エントリーライン 200MHz Arm® Cortex®-M33 汎用マイクロコントローラ
ページセクションへ移動：
概要
Description

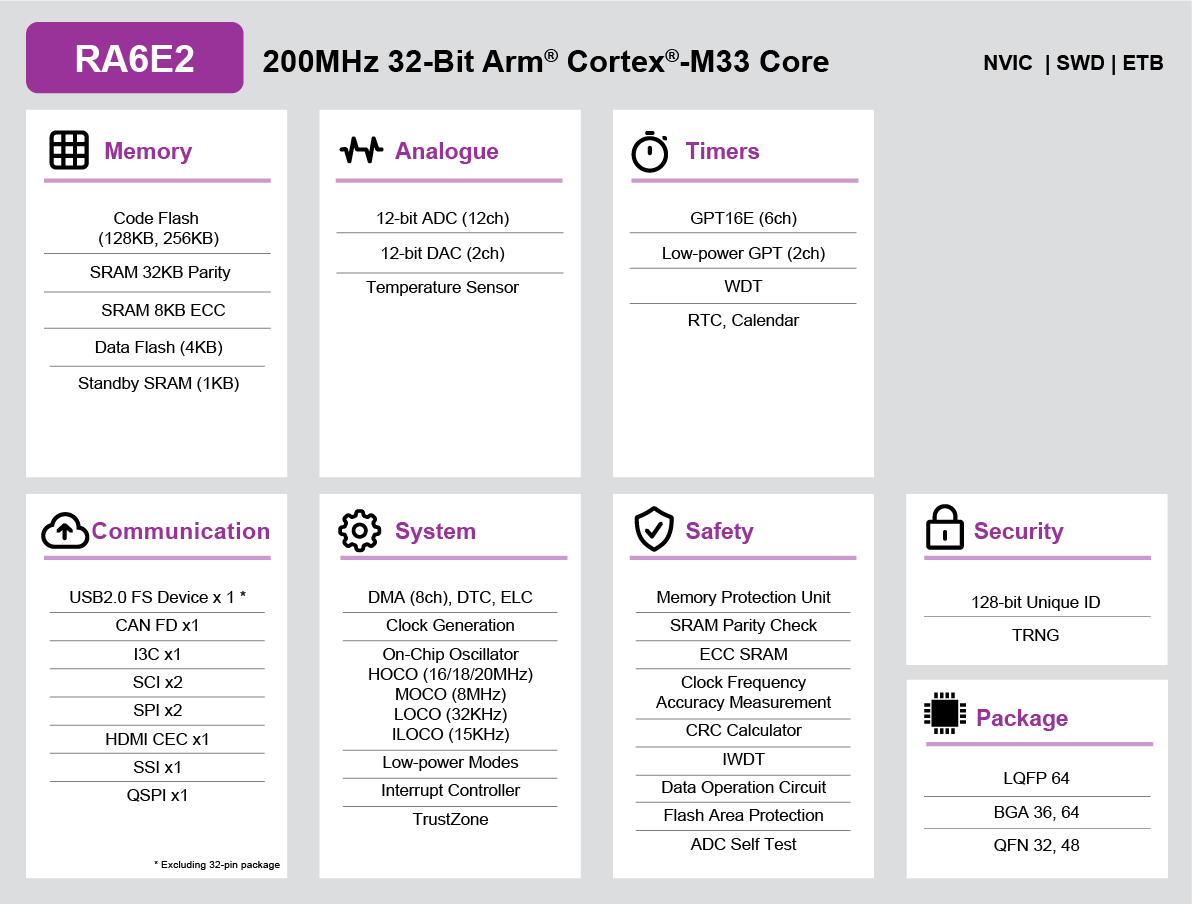

RA6E2グループは、TrustZoneを備えた200 MHz動作のArm® Cortex®-M33コアをベースに、コストと機能のバランスを追求しており、エントリーラインのマイクロコントローラとしてクラス最高の性能を実現しています。
RA4E2グループとピン・周辺機能互換になっており、共に使用することで、より幅広い製品企画と展開が可能となります。
特長
- 200MHzのArm Cortex-M33とTrustZone
- 128KB - 256KBフラッシュメモリと40KB SRAM
- EEPROMのようにデータを保存する4KBのデータフラッシュ
- 1KBのスタンバイSRAM
- 32ピンから64ピン・パッケージへの拡張性
- USB2.0フルスピード
- CAN FD、I3C
- HDMI CEC、SSI
- クワッド SPI
- 12ビットA/Dコンバータ
- 12ビットD/Aコンバータ
- 一般的なPWMタイマ
アプリケーション
アプリケーション
- 汎用
- センサーアプリケーション（医療、産業、ウェアラブル）
- 通信/ネットワークモジュール
- 家電
- 指紋読取モジュール
- ホームエンターテイメント（音声コマンド/認識）
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
データシート
|
|||
マニュアル－ハードウェア
|
|||
PDF1.91 MB
|
アプリケーションノート
|
||
PDF84 KB 関連ファイル：
|
アプリケーションノート
|
||
PDF3.75 MB 関連ファイル：
|
アプリケーションノート
|
||
PDF252 KB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
カタログ
|
|||
パンフレット
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
PDF429 KB
|
製品別信頼性資料
|
||
クイックスタートガイド
|
|||
PDF3.02 MB
|
リリースノート
|
||
PDF2.64 MB
|
リリースノート
|
||
PDF2.87 MB
|
リリースノート
|
||
PDF2.32 MB
|
リリースノート
|
||
PDF3.00 MB
|
リリースノート
|
||
ZIP71.92 MB
|
回路図
|
||
テクニカルアップデート
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| E2エミュレータ [RTE0T00020KCE00000R]オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX] | Emulator | ルネサス |
| E2エミュレータLite [RTE0T0002LKCE00000R]オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX] | Emulator | ルネサス |
| 統合開発環境e² studio RAファミリ向け情報Eclipseベース ルネサス統合開発環境 | IDE and Coding Tool | ルネサス |
| E2エミュレータ (書き込み機能)オンチップデバッギングエミュレータによるマイコン内蔵フラッシュメモリのオンボード書き込み機能 [書き込み用ソフト: Renesas Flash Programmer] [Support MCU/MPU and devices: RE, RX, RL78, RH850, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC] | Programmer (Unit/SW) | ルネサス |
| E2エミュレータLite (書き込み機能)オンチップデバッギングエミュレータによるマイコン内蔵フラッシュメモリのオンボード書き込み機能 [書き込み用ソフト: Renesas Flash Programmer] [Support MCU/MPU and devices: RX, RL78, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC] | Programmer (Unit/SW) | ルネサス |
| PG-FP6フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C] | Programmer (Unit/SW) | ルネサス |
| Renesas Flash Programmer (Programming GUI)フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0] | Programmer (Unit/SW) | ルネサス |
| センサソフトウェアルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。 | Sensor | ルネサス |
| Flexible Software Package (FSP)FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。ダウンロード: | Software Package | ルネサス |
| RA スマート・コンフィグレータRAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。 | Solution Toolkit | ルネサス |
| Security Key Management ToolルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。 | Solution Toolkit | ルネサス |
サンプルコード
ボード＆キット
ボード＆キット
RA6E2 MCUグループ評価キット
EK-RA6E2 評価キットを使用すると、RA6E2 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
型名 |
PLP |
Program Memory (KB) |
Data Flash (KB) |
RAM (KB) |
Lead Count (#) |
Pkg. Type |
Supply Voltage (V) |
Operating Freq (Max) (MHz) |
RTC |
LVD |
DMA |
I/O Ports |
Timer |
ADC |
DAC |
CAN Interface |
Ethernet |
USB |
Human Machine Interface |
Bit Size |
CPU |
Temp. Range |
Security & Encryption |
ご購入 / サンプル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 対象外 | 256 | 4 | 40 | 64 | LQFP | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 256 | 4 | 40 | 48 | HWQFN | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 29 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 8-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 256 | 4 | 40 | 32 | HWQFN | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 16 | 16-bit x 4-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 5-ch | 12-bit x 1-ch | CAN FD x 1ch | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | ||||
| 対象外 | 256 | 4 | 40 | 64 | LFBGA | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 85°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 256 | 4 | 40 | 36 | LFBGA | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 20 | 16-bit x 5-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 4-ch | 12-bit x 1-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 85°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 128 | 4 | 40 | 64 | LQFP | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 128 | 4 | 40 | 64 | LQFP | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 128 | 4 | 40 | 48 | HWQFN | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 29 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 8-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 128 | 4 | 40 | 32 | HWQFN | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 16 | 16-bit x 4-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 5-ch | 12-bit x 1-ch | CAN FD x 1ch | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | ||||
| 対象外 | 128 | 4 | 40 | 64 | LFBGA | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 85°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 128 | 4 | 40 | 36 | LFBGA | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 20 | 16-bit x 5-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 4-ch | 12-bit x 1-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 85°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, | |||
| 対象外 | 256 | 4 | 40 | 64 | LQFP | 2.7 - 3.6 | 200 | いいえ | いいえ | DMAC x 8ch, DTC | 45 | 16-bit x 6-ch, Low-Power 32-bit Asynchronous Timer x 2-ch | 12-bit x 12-ch | 12-bit x 2-ch | CAN FD x 1ch | USB Full-Speed Support | 32 | ARM CM33 | -40 to 105°C | 128-bit Unique ID, Arm TrustZone, TRNG | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
関連製品
play_circle_filledビデオ&トレーニング
RA6E2 200 MHz Arm® Cortex®-M33 Entry-Line MCUs in Compact Packages
An overview of the RA6E2 32-bit Entry-Line MCUs with rich peripheral and connectivity options in compact packages designed for communication and networking modules, appliances, fingerprint readers and cost-sensitive general purpose applications.
