クロック&タイミング

概要

8T49N241は、フラクショナルフィードバックPLLを1つ搭載しており、ジッタ減衰を伴う周波数トランスレータや周波数シンセサイザとして使用することが可能です。 1つの整数、3つの分数出力分周器を搭載し、8kHz～1GHzの範囲で最大4種類の干渉しない出力周波数を生成することが可能です。 出力周波数は入力周波数から完全に独立させることができ、これら4つの周波数はすべて互いに完全に独立させることができます。 4つの出力は、LVPECL、LVDS、HCSL、LVCMOSから出力レベルを選択することができます。

8T49N241は、10G/40G/100G SONET/SDHおよびイーサネットネットワークラインカード、無線基地局ベースバンドユニット、ビデオ放送、キャリアイーサネット・スイッチ、OTN、またはテストおよび測定アプリケーションなどの幅広い機器での使用に最適です。 例えば、8T49N241はGbE/10GbE/100GbE 同期イーサネット ラインカードアプリケーションで、タイミングカード上のSETS（タイミング ソース同期装置）においてG.8262に準拠するために使用することができます。

第3世代ユニバーサル周波数トランスレータ・ファミリには、8T49N242（2入力／1PLL／4出力）、8T49N285（2入力／1PLL／8出力）、8T49N286（4入力／2PLL／8出力）、8T49N287（2入力／2PLL／8出力）なども含まれています。 これらのデバイスは、同期イーサネット（SyncE）用の82P33714と10G-40G SyncE用の82P33731タイミングソース同期装置（SETS）で補完されます。

この製品ファミリの他のデバイスを参照する際、ユニバーサル周波数トランスレータのページをご覧ください。

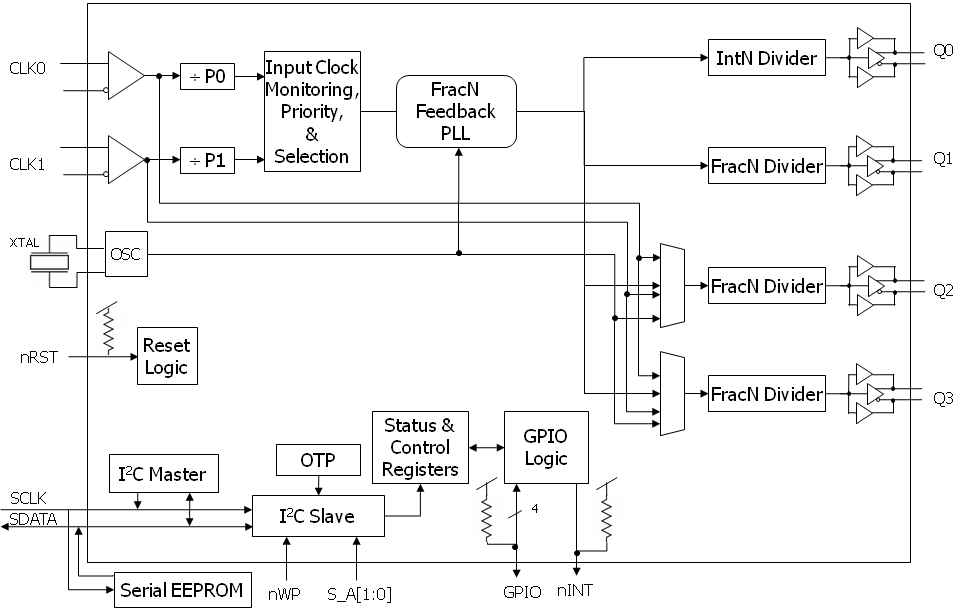

8T49N241 - Block Diagram

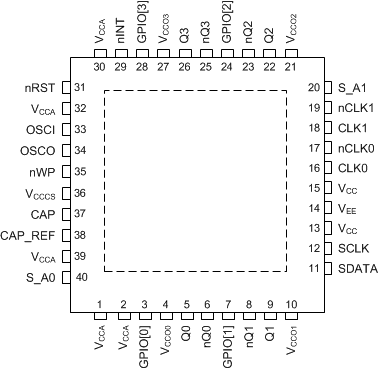

8T49N241 - Pin Assignment
8T49N241 - Block Diagram
8T49N241 - Pin Assignment
  • Compliant with the requirements outlined in Telcordia GR-253-CORE (SONET) & ITU-T G.813/G.8262 (SDH/SONET & SyncE) when paired with a Synchronous Equipment Timing Source (SETS ) device
  • Generates up to 4 LVPECL / LVDS/HCSL or 16 LVCMOS output clocks ranging from 8 kHz up to 1.0 GHz (diff), 8 kHz to 250 MHz (LVCMOS), that meet jitter limits for 10G up to 25G Ethernet applications
  • 0.35ps RMS (including spurs), 12 kHz to 20 MHz
  • Accepts up to two LVPECL, LVDS, LVHSTL, HCSL or LVCMOS input clocks ranging from 8 kHz up to 875 MHz
  • Auto and manual input clock selection with hitless switching
  • Clock input monitoring, including support for gapped clocks
  • Phase-Slope Limiting and Fully Hitless Switching options to control output phase transients
  • Operates from a 10 MHz to 50 MHz
  • Register programmable through I2C or via external I2C EEPROM
  • 8T49N241-998 “Boot from EEPROM”
  • 8T49N241-999 “powers up disabled”
  • Supported by Renesas Timing Commander Software™
