PC4701U (保守製品)

info追加詳細

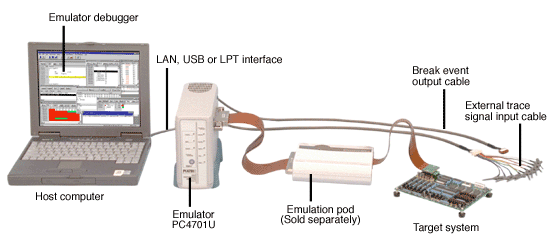

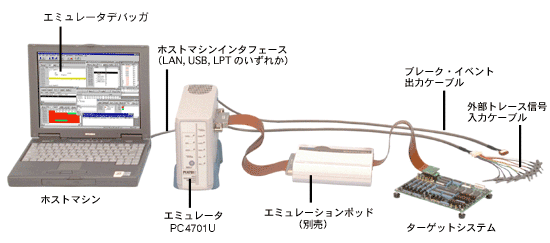

製品パッケージ内容

• エミュレータ本体（PC4701U）
• AC電源ケーブル（3m）
• USBインタフェースケーブル（1.9m）
• LPTパラレルインタフェースケーブル（1.9m, IEEE1284-Aオス - IEEE1284-Cオス）
• ブレーク・イベント出力ケーブル（1m）
• 外部トレース信号入力ケーブル（1m）
• ユーザーズマニュアル
• CD-ROM（エミュレータデバッガ他）

注：LANインタフェース用10BASE-Tケーブルは付属していません。お客様にてご用意ください。

オプション製品

PC4701エミュレータシステム関連製品情報

画像

エミュレータデバッガ(エミュレータソフトウェア)

PC4701エミュレータにはエミュレータデバッガ （またはその使用権）がバンドルされています。 最新バージョンは無償で ダウンロードできます。

デバッガ拡張オプション （別売）

エミュレータデバッガ M3T-PDxxは次のユーティリティによる 拡張が可能です。

• PDSDK COMキット
  カスタマイズウィンドウの作成、外部アプリケーションとの連携をサポート
• PDxxSIM I/O DLLキット
  Visual C++によるI/O DLL作成をサポート
• RZIP
  キャッツ社製CASEツールZIPCとの連携による設計書レベルデバッグをサポート

エミュレーションポッド／ポッド プローブ（別売）



対応エミュレータデバッガ（同梱）およびエミュレーションポッド（別売）

各MCUに対応するエミュレータデバッガ（付属ソフトウェア ）およびエミュレーションポッド（別売）は以下のとおりです。
現在ご採用中のお客様限定でユーザサポートのみを提供しています。

注：

• *1：エミュレータデバッガは最新版がインターネットから ダウンロードできます。
• *2：M32C PC4701エミュレータデバッガ、M16C PC4701エミュレータデバッガ、740 PC4701エミュレータデバッガは、High-performance Embedded Workshop V.4に組み込んで使用します。動作環境は、Windows XP, Windows 2000です。M3T-PDxxは、High-performance Embedded Workshop環境では外部ツールとしての使用となります。共通の動作環境は、Windows XP, Windows Me, Windows 98, Windows 2000, Windows NT 4.0です。なお、USBインタフェースは、Windows XP, Windows Me, Windows 98, Windows 2000で使用可能です（WindowsNT4.0では使用できません）
• *3：M16C PC4701エミュレータデバッガは、2005年10月1日リリース分よりOSデバッグ機能を搭載しています。
• *4：77xxシリーズではエミュレーションポッド使用時に交換用MCU基板キット M377xxT-RPDMが必要な場合があります。
• *5：エミュレーションポッドは海外規格適合品です（M3xxxxT-RPDを除く）。
• *6：PC4701用エミュレーションポッドやエミュレータバッガなどは販売を終了しておりますので、新規採用の際は、コンパクトエミュレータ M38000T2-CPE をご購入ください。コンパクトエミュレータは、小型でありながらリアルタイムトレースなどのフルスペックエミュレータに迫る充実したデバッグ機能を持つイ ンサーキットエミュレータです。また、PC4701システムの約1/5の価格で購入いただけますので、大幅なコスト削減も実現できます。

製品詳細

ユーザーズマニュアル

ターゲットデバイス

• M16Cファミリ (32/16ビット, 16ビット)
• 7700ファミリ (16ビット)
• 740ファミリ (8ビット)
