The F1420 is a high-gain/high-linearity RF amplifier used in high-performance RF applications. The F1420 provides 17.4dB gain with +42dBm OIP3 and 4.5dB noise figure at 960MHz, and uses a single 5V supply and 105mA of ICC. The F1420 is packaged in a 4 x 4 mm 24-QFN with 50Ω RF input and RF output impedances for ease of integration into the signal-path.


特長

  • Broadband 700MHz to 1.1GHz
  • 17.4dB typical gain at 960MHz
  • 4.5dB noise figure at 960MHz
  • +42dBm OIP3 at 960MHz
  • +23.2dBm output P1dB at 960MHz
  • Single 5V supply voltage
  • ICC = 105mA
  • -40°C to +105°C operating temperature
  • 50Ω single-ended input/output impedances
  • Standby mode for power savings

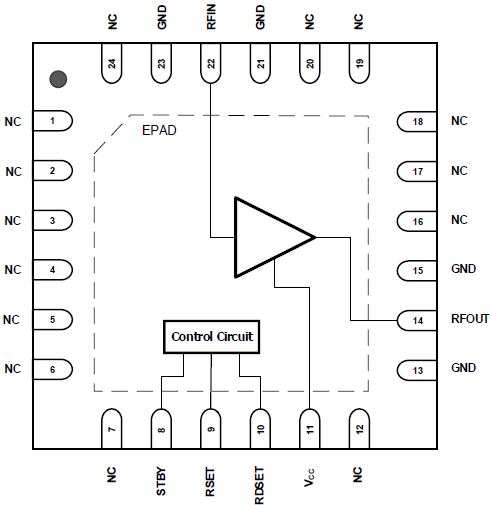

  • 4  x 4 mm 24-QFN package

製品選択

製品名 Part Status Pkg. Type Lead Count (#) Temp. Grade Pb (Lead) Free Carrier Type 購入/サンプル
F1420NLGK
Active VFQFPN 24 K はい Tray
Availability
F1420NLGK8
Active VFQFPN 24 K はい Reel
Availability

ドキュメント&ダウンロード

タイトル 他の言語 分類 形式 サイズ 日付
データシート
F1420 Datasheet - RevO データシート PDF 2.11 MB
ユーザーガイド、マニュアル
RF Product Selection Guide ガイド PDF 3.64 MB
PCN / PDN
PCN# : TB1912-02(R1) Convert Shipping Media
from Tube or Tray to Cut Reel
製品変更通知 PDF 5.71 MB
PCN# : TB1912-02 Convert Shipping Media
from Tube or Tray to Cut Reel
製品変更通知 PDF 5.61 MB
PCN#: TB1901-01 Add Alternate Test Location on Select Devices 製品変更通知 PDF 24.55 MB
その他資料
RF Amplifiers with Zero-Distortion Technology 製品概要 PDF 981 KB
IDT Products for Radio Applications (Japanese) English 製品概要 PDF 6.27 MB

ボード&キット

製品名 タイトル 分類 Company
F1420EVB Evaluation Board for F1420 RF Amplifier 700MHz to 1.1GHz 評価 Renesas
