The ISL80136 is a high voltage, low quiescent current linear regulator ideally suited for “always-on” and “keep alive” applications. The ISL80136 operates from an input voltage of +6V to +40V under normal operating conditions, consuming only 18µA of quiescent current at no load. The ISL80136 offers adjustable output voltages from 2.5V to 12V. It features an EN pin that can be used to put the device into a low-quiescent current shutdown mode where it draws only 1.8µA of supply current. The device features over-temperature shutdown and current limit protection. The ISL80136 is rated across the -40°C to +125°C temperature range and is available in an 8 lead EPSOIC with an exposed pad package.

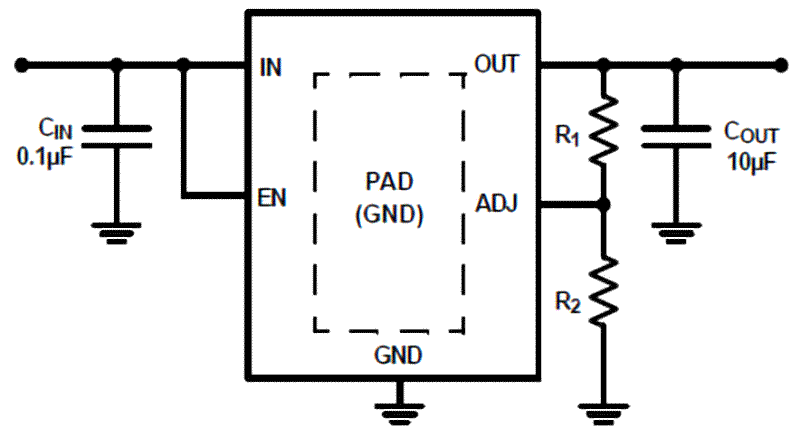

特長

  • Wide VIN range of 6V to 40V
  • Adjustable output voltage from 2.5V to 12V
  • Ensured 50mA output current
  • Ultra low 18µA typical quiescent current
  • Low 1.8µA of typical shutdown current
  • ±1% accurate voltage reference (over temperature, load)
  • Low dropout voltage of 120mV at 50mA
  • Low 26µVRMS noise
  • 40V tolerant logic level (TTL/CMOS) enable input
  • Stable operation with 10µF output capacitor
  • 5kV ESD HBM rated
  • Thermal shutdown and current limit protection

アプリケーション

  • Industrial
  • Networking
  • Telecom

tune製品選択

製品名 Part Status Pkg. Type Carrier Type MOQ 購入/サンプル
Active SOICN-EP Tube 980
Availability
Active SOICN-EP Reel 2500
Availability
Active SOICN-EP Reel 250
Availability

descriptionドキュメント

タイトル language 分類 形式 サイズ 日付
データシート
star ISL80136 Japanese Datasheet English データシート PDF 559 KB
ユーザーガイド、マニュアル
ISL8013xEVAL1Z User Guide マニュアル-開発ツール PDF 610 KB
アプリケーションノート、ホワイトペーパー
Five Easy Steps to Create a Multi-Load Power Solution ホワイトペーパー PDF 846 KB
AN1681: Grounding Techniques アプリケーションノート PDF 509 KB
AN1684: Nonideality of Ground アプリケーションノート PDF 397 KB
PCN / PDN
PA19027 - Package Outline Correction for 8L / SOIC-EP Product Advisory PDF 314 KB
PCN13060 - Test Site Change for the Listed Intersil Products 製品変更通知 PDF 223 KB

file_downloadダウンロード

タイトル language 分類 形式 サイズ 日付
Hardware
ISL80136EVAL1Z Design Files PCB設計ファイル ZIP 675 KB

memoryボード&キット

製品名 タイトル 分類 Company
ISL80136EVAL1Z 40V, Low Quiescent Current, 50mA/150mA Linear Regulator Evaluation Board Evaluation Renesas
