電子レンジ（ローエンド）

ページセクションへ移動：

概要

ルネサスでは、各種センサ入力用のA/Dコンバータや割込み入力、外付けEEPROMの代替としてお使いいただける内蔵DataFlash、PWM出力やパルス入力可能なタイマを搭載したRL78/G13グループやRL78/G14グループ、RX130グループ、RA4M1グループ、RA2L1グループなど、電子レンジに適したマイコンを多数ラインアップしています。

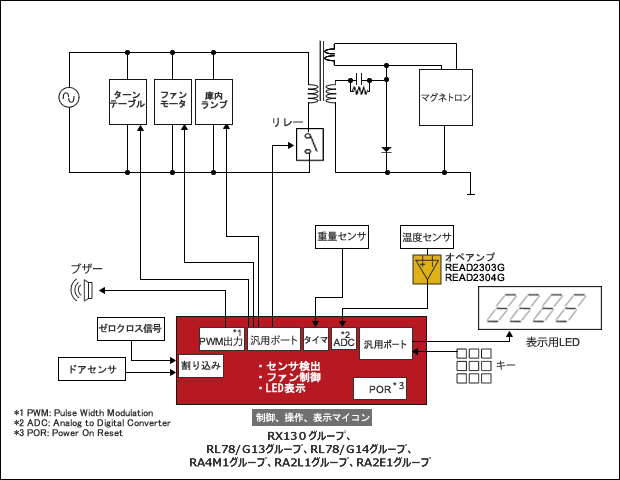

電子レンジ（ローエンド）ブロック図

ブロック	半導体	推奨品名	特長他
システム制御	マイコン	RX130グループ	5V対応、タッチキー機能を強化
		RL78/G13グループ	5V動作、ラインアップ充実
		RL78/G14グループ	三相PWMタイマー、ラインアップ充実
		RA4M1グループ	Arm Cortex-M4コア、LCDコントローラ、タッチ機能
		RA2L1グループ RA2E1グループ	Arm Coretex-M23コア、５V、システムコントロール、タッチ機能搭載、セーフティ
センサ出力	CMOSオペアンプ	READ2303G READ2304G	フルレンジ入出力、高スルーレート低消費電量、高スルーレート

ドキュメント

	タイトル	分類	日付
	R2A20114BFP アプリケーションノート PDF3.05 MBEnglish	アプリケーションノート	2017年7月25日
	RL78/G14 CPUボードを用いた音声再生/録音デモ Rev.1.02 PDF850 KBEnglish 関連ファイル： RL78/G14 RL78/G14 CPU ボードを用いた音声再生/録音デモ Rev.1.02 - Sample Code	アプリケーションノート	2015年10月1日
	RL78/G12 タイマアレイユニット（インターバルタイマ） Rev.2.01 PDF649 KBEnglish 関連ファイル：サンプルコード	アプリケーションノート	2015年9月2日
	RL78/G12 初期設定 Rev.2.00 PDF625 KBEnglish, 简体中文関連ファイル：サンプルコード, RL78/G12 群初始设定 Rev.1.00 - Sample Code	アプリケーションノート	2015年4月21日
	RL78/G13 初期設定【開発環境：CubeSuite+、IAR、e2 studio】 Rev.3.01 PDF293 KBEnglish, 简体中文関連ファイル： RL78/G13 Initialization [for CubeSuite+, IAR, and e2 studio] Rev.2.01 - Sample Code, サンプルコード, RL78/G13 群初始设定 Rev.1.00 - Sample Code	アプリケーションノート	2014年5月16日
	RL78/G13 タイマ・アレイ・ユニット（インターバル・タイマ） Rev.3.00 PDF541 KBEnglish, 简体中文関連ファイル： RL78/G13 Timer Array Unit (Interval Timer) Rev.2.00 - Sample Code, サンプルコード, RL78/G13群定时器阵列单元（间隔定时器） Rev.1.00 - Sample Code	アプリケーションノート	2013年12月27日
	R2A20112A Application Note PDF224 KB	アプリケーションノート	2012年2月22日
	RL78ファミリ　ノイズに関する注意事項と対策例 Rev.1.00 PDF230 KBEnglish, 简体中文	アプリケーションノート	2011年10月4日
	RXファミリ用音声録音・再生システム (独自ADPCMコーデック) M3S-S2-Tiny V.3.01 Release 00へのバージョンアップのお知らせ PDF530 KBEnglish	ツールニュース－リリース	2012年12月16日
	RL78ファミリ用M3S-S2-Tiny (音声録音再生システム) V.3.00 Release 00 リリースのお知らせ PDF317 KBEnglish	ツールニュース－リリース	2012年3月1日
	The Sound Playback System and Compression Library M3S-S2-Tiny for the RX Family Published PDF470 KB	ツールニュース－リリース	2010年7月16日
