SuperHは、1992年の発売開始から多くのお客様に使われてきた信頼と実績のハイエンドマイコンです。広範な製品ラインアップを揃え、各種アプリケーションの小型・高性能化に貢献してきました。

大容量フラッシュメモリに加え、タイマ、シリアル、A/Dコンバータなど多彩な周辺機能を内蔵するSH-2AをCPUコアとするシリーズ、キャッシュメモリやMMUを搭載し高速データ処理が可能なSH-4AをCPUコアとした高性能なシリーズのラインアップ化により、自動車、産業、情報端末、通信端末、家電等のあらゆるシステムに対応可能です。

このファミリのすべての製品は生産中止となっているか、新規のデザインには推奨されていない製品です。特定の製品に関する情報やドキュメントをお探しの場合は、サイト検索機能を使用して情報を検索してください。

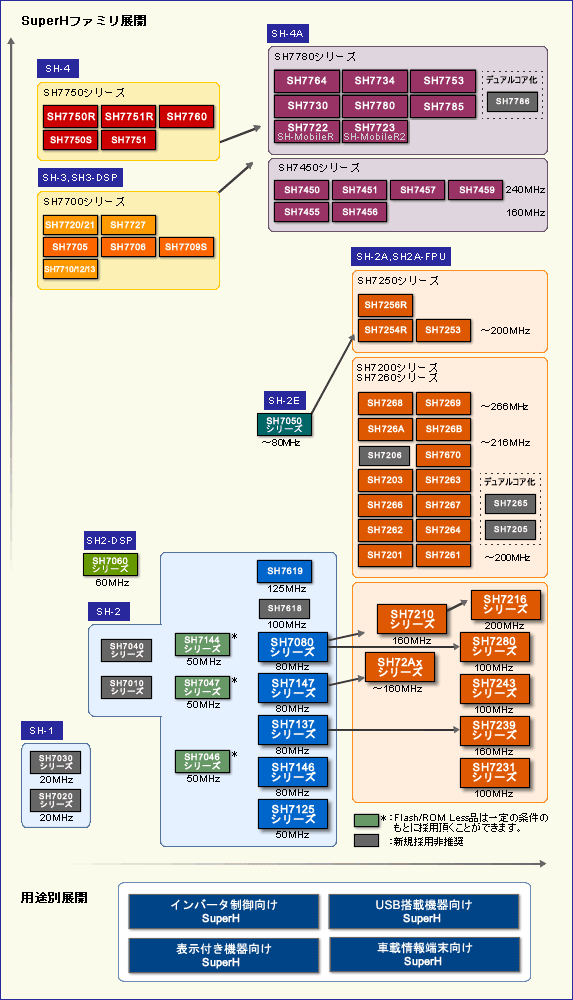

ロードマップ

SuperHファミリロードマップSH7256RSH7231SH7239SH7243SH7280SH7216SH72AxSH7210SH7125SH7146SH7137SH7147SH7080SH7020SH7030SH7048SH7047SH7144SH7010SH7040SH7618SH7619SH7050SH7060SH7205SH7265SH7206SH7261SH7201SH7264SH7262SH7266SH7267SH7263SH7203SH7670SH726BSH726ASH7269SH7268SH7253SH7254RSH7456SH7455SH7459SH7457SH7451SH7450SH7786SH7723SH7722SH7785SH7780SH7730SH7753SH7734SH7764SH7709SSH7706SH7710/12/13SH7705SH7727SH7720/21SH7751SH7750SSH7760SH7751RSH7750R

セレクションテーブル

    Processing table
    型名
    CPU
    Bit Size
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    Lead Count (#)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    CAN (ch)
    I/O Ports
    Timer
    ADC
    DAC
    USB
    DMA
    Ethernet
    RTC
    LVD
    Human Machine Interface
    PLP
    Pkg. Type
    Temp. Range
    SH7016
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 64 0 3 112 4.5 - 5.5 28.7 0 82 16-bit x 5-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C
    SH7020
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-1 32 16 0 1 100 3 - 5.5 20 0 32 16-bit x 5-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7021
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-1 32 32 0 1 100 3 - 5.5 20 0 32 16-bit x 5-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7034
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-1 32 64 0 4 112, 120 3 - 5.5 20 0 40 16-bit x 5-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7034B
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-1 32 64 0 4 112, 120 3 - 3.6 12.5 0 40 16-bit x 5-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7040
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 64 0 4 112, 120 3 - 5.5, 3 - 3.6 16.7, 28.7 0 82 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7041
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 64 0 4 144 3 - 5.5 28.7 0 106 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7042
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 128 0 4 112, 120 3 - 5.5, 3 - 3.6 16.7, 28.7 0 82 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7043
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 128 0 4 144 3 - 5.5 28.7 0 106 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -40 to 85°C
    SH7044
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 256 0 4 112 4.5 - 5.5 28.7 0 82 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7045
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 256 0 4 144 4.5 - 5.5 28.7 0 106 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7048
    32 ビットマイクロコントローラ    		 SH-2 32 128 0 4 80 4 - 5.5 50 0 54 16-bit x 7-ch 10-bit x 12-ch Yes No いいえ いいえ 対象外 -40 to 85°C
    SH7049
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 128 0 8 100 4.5 - 5.5 40, 50 1 69 16-bit x 7-ch 10-bit x 16-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7055
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2E 32 512 0 32 256 3 - 3.6 40 2 149 16-bit x 13-ch, 32-bit x 1-ch 10-bit x 32-ch Yes No いいえ いいえ 対象外 FQFP -40 to 125°C
    SH7058S
    32 ビットマイクロコントローラ    		 SH-2E 32 1024 0 48 256 3 - 3.6 80 2 149 16-bit x 13-ch, 32-bit x 1-ch 10-bit x 32-ch Yes No いいえ いいえ 対象外 FQFP -40 to 125°C
    SH7059
    32 ビットマイクロコントローラ    		 SH-2E 32 1536 0 80 256 3 - 3.6 80 2 149 16-bit x 13-ch, 32-bit x 1-ch 10-bit x 32-ch Yes No いいえ いいえ 対象外 FQFP -40 to 125°C
    SH7065
    32 ビットマイクロコントローラ    		 SH2-DSP 32 256 0 8 176 3 - 3.6 60 0 118 16-bit x 9-ch 10-bit x 8-ch 8-bit x 2-ch Yes No いいえ いいえ 対象外 -20 to 75°C
    SH7083
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 16 100, 112 3 - 5.5 80 0 73 16-bit x 11-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 85°C, -40 to 85°C
    SH7084
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 16 112 3 - 5.5 80 0 84 16-bit x 11-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 85°C, -40 to 85°C
    SH7085
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 16 144 3 - 5.5 80 0 108 16-bit x 11-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 85°C, -40 to 85°C
    SH7101
    32 ビットマイクロコントローラ    		 SH-2 32 32 0 2 80 4 - 5.5 40 0 54 16-bit x 7-ch 10-bit x 8-ch No No いいえ いいえ 対象外 -40 to 85°C
    SH7104
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 4 80 4 - 5.5 50 0 54 16-bit x 7-ch 10-bit x 12-ch No No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7106
    32 ビットマイクロコントローラ    		 SH-2 32 64 0 4 80 4 - 5.5 50 0 54 16-bit x 7-ch 10-bit x 12-ch No No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7108
    32 ビットマイクロコントローラ    		 SH-2 32 128 0 4 80 4 - 5.5 50 0 54 16-bit x 7-ch 10-bit x 12-ch No No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7144
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 8 112 3 - 3.6 50 0 82 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7145
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 8 144 3 - 3.6 50 0 106 16-bit x 7-ch 10-bit x 8-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7146
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 8 80 4 - 5.5 80 0 57 16-bit x 11-ch 10-bit x 12-ch No No いいえ いいえ 対象外 -20 to 85°C, -40 to 85°C
    SH7147
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 SH-2 32 256, 384, 512 0 16, 12 100 4.5 - 5.5 64, 80 1, 2 57 16-bit x 10-ch 12-bit x 16-ch Yes No いいえ いいえ 対象外 LQFP -40 to 85°C, -40 to 125°C
    SH7148
    32 ビットマイクロコントローラ    		 SH-2 32 64 0 4 80 4 - 5.5 50 0 54 16-bit x 7-ch 10-bit x 12-ch Yes No いいえ いいえ 対象外 -20 to 75°C, -40 to 85°C
    SH7149
    32 ビットマイクロコントローラ    		 SH-2 32 256 0 8 100 4 - 5.5 80 0 75 16-bit x 11-ch 10-bit x 12-ch No No いいえ いいえ 対象外 -20 to 85°C, -40 to 85°C
    SH7211
    32 ビットマイクロコントローラ    		 SH-2A 32 384, 512 0 24, 32 144 3 - 3.6 160 75 16-bit x 11-ch 12-bit x 8-ch 8-bit x 2-ch Yes No いいえ いいえ 2029 1月 LQFP -40 to 85°C
    SH7214
    32 ビットマイクロコントローラ    		 SH-2A 32 512, 768, 1024 32 64, 96, 128 176 3 - 3.6 100, 200 1 112 16-bit x 11-ch 12-bit x 8-ch USB Endpoints x 10, USB Peripheral, USB Ports (ch) x 1 Yes No, Yes いいえ いいえ 2027 12月, 2029 1月, 2034 1月 LFBGA, LQFP -40 to 85°C
    SH7216
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 512, 768, 1024 32 64, 96, 128 176 3 - 3.6 100, 200 1 112 16-bit x 11-ch 12-bit x 8-ch USB Endpoints x 10, USB Peripheral, USB Ports (ch) x 1 Yes No, Yes いいえ いいえ 2027 12月, 2029 1月, 2034 1月 LFBGA, LQFP -40 to 85°C
    SH7237
    32 ビットマイクロコントローラ    		 SH-2A 32 256, 512 32 32, 64 120 4.5 - 5.5, 3 - 3.6 100, 160 1 85 16-bit x 11-ch 12-bit x 16-ch Yes No いいえ いいえ 2029 1月 LQFP -40 to 85°C
    SH7239
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 256, 512 32 64, 32 120 3 - 3.6, 4.5 - 5.5 100, 160 1 85 16-bit x 11-ch 12-bit x 16-ch Yes No いいえ いいえ 2029 1月 LQFP -40 to 85°C
    SH7243
    32 ビットマイクロコントローラ    		 SH-2A 32 128, 256 0 12, 8 100 3 - 5.5 100 71 16-bit x 11-ch 12-bit x 8-ch Yes No いいえ いいえ 2029 1月 LQFP -20 to 85°C, -40 to 85°C
    SH7266
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 1600 144 3 - 3.6 144 2 80 16-bit x 7-ch 10-bit x 6-ch
    USB Endpoints x 10, USB Hi-Speed Support, USB Host and more...
    		 Yes No はい いいえ Display Function 2029 1月 LQFP -20 to 85°C, -40 to 85°C
    SH7267
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 1600 176 3 - 3.6 144 2 104 16-bit x 7-ch 10-bit x 6-ch
    USB Endpoints x 10, USB Hi-Speed Support, USB Host and more...
    		 Yes No はい いいえ Display Function 2029 2月 LQFP -20 to 85°C, -40 to 85°C
    SH7268
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 2624 208 3 - 3.6 266 3 111 16-bit x 7-ch 10-bit x 6-ch
    USB Endpoints x 10, USB Hi-Speed Support, USB Host and more...
    		 Yes No はい いいえ Display Function 2029 2月 LQFP -20 to 85°C, -40 to 85°C
    SH7269
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 2624 256, 272 3 - 3.6 266 3 149 16-bit x 7-ch 10-bit x 8-ch
    USB Endpoints x 10, USB Hi-Speed Support, USB Host and more...
    		 Yes No はい いいえ Display Function 2029 2月 FBGA, LQFP -20 to 85°C, -40 to 85°C
    SH726A
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 1344 120 3 - 3.6 216 2 73 16-bit x 7-ch 10-bit x 6-ch
    USB Endpoints x 10, USB Host, USB Isochronous Transfer Support and more...
    		 Yes No はい いいえ 2029 2月 LQFP -40 to 85°C
    SH726B
    32 ビットマイクロコントローラ    		 SH2A-FPU 32 0 0 1344 144 3 - 3.6 216 2 94 16-bit x 7-ch 10-bit x 8-ch
    USB Endpoints x 10, USB Host, USB Isochronous Transfer Support and more...
    		 Yes No はい いいえ 2029 2月 LQFP -40 to 85°C
    SH7285
    32 ビットマイクロコントローラ    		 SH-2A 32 512, 768 0 24, 32 144 3 - 5.5 100 99 16-bit x 11-ch 12-bit x 8-ch USB Endpoints x 4, USB Peripheral, USB Ports (ch) x 1 Yes No いいえ いいえ 2029 1月 LQFP -20 to 85°C, -40 to 85°C
    SH7286
    32 ビットマイクロコントローラ    		 SH-2A 32 512, 768, 1024 0 24, 32 176 3 - 5.5 100 1 113 16-bit x 11-ch 12-bit x 12-ch 8-bit x 2-ch USB Endpoints x 4, USB Peripheral, USB Ports (ch) x 1 Yes No いいえ いいえ 2029 1月 LQFP -20 to 85°C, -40 to 85°C
    SH72A0
    32 ビットマイクロプロセッサ    		 SH2A-FPU 32 256, 512 0, 16, 32 32, 64 64 3.3 - 5.5 64, 80 2 46 16-bit x 30-ch 10-bit x 8-ch, 12-bit x 6-ch Yes No いいえ はい 対象外 -40 to 125°C
    SH72A2
    32 ビットマイクロプロセッサ    		 SH2A-FPU 32 256, 512 0, 16, 32 32, 64 100 3.3 - 5.5 80, 100 2 80 16-bit x 30-ch 10-bit x 24-ch, 12-bit x 6-ch Yes No いいえ はい 対象外 -40 to 125°C
    SH72AW
    32 ビットマイクロプロセッサ    		 SH2A-FPU 32 512, 768 32 96 176 4.5 - 5.5 160 3 82 16-bit x 12-ch 12-bit x 22-ch Yes No いいえ いいえ 対象外 -40 to 125°C
    SH72AY
    32 ビットマイクロプロセッサ    		 SH2A-FPU 32 512, 768 32 96 176 4.5 - 5.5 160 3 82 16-bit x 12-ch 12-bit x 22-ch Yes No いいえ いいえ 対象外 -40 to 125°C
    SH7451
    32 ビットマイクロコントローラ    		 SH-4A 32 1536 0 536 292 3 - 5.5 240 5 166 16-bit x 6-ch, 32-bit x 5-ch 12-bit x 24-ch Yes No いいえ いいえ 対象外 FBGA -40 to 125°C
    SH7456
    32 ビットマイクロコントローラ    		 SH-4A 32 1024 280 176 3 - 5.5 160 4 12-bit x 16-ch No No いいえ いいえ 対象外 -40 to 125°C
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
