ルネサスは、半導体として初めてDALI 規格化団体( Digital Illumination Interface Alliance: DiiA ) に参画したメーカです。10 年以上に渡り、DALI インタフェースを搭載したマイコン製品、評価ボード、プロトコルスタックなどのソリューションをご提供しており、世界各国の多くのお客様にご採用頂いております。ルネサスのDALIプロトコルスタックは、DiiA のメンバーのみ実行できる公式テスタでテスト済*1 なので、安心してお使いいただくことができます。 また、パートナー企業との協同で幅広い規格に対応したライブラリもご用意し、今後もパートナー企業と共にお客様開発のサポートを通じてDALI の普及に貢献して参ります。

特長

DALI-2 TOTAL SolutionはControl Device ( ルータ等のマスタ機器 ) と Control Gear ( 照明灯具等のスレーブ機器 ) の両方をサポートしたソリューションです。ソリューションを活用いただくことで、セット開発をされるお客様は、スタック及びアプリケーション開発にかかる時間を半年~1年間程度短縮することが可能です。

画像

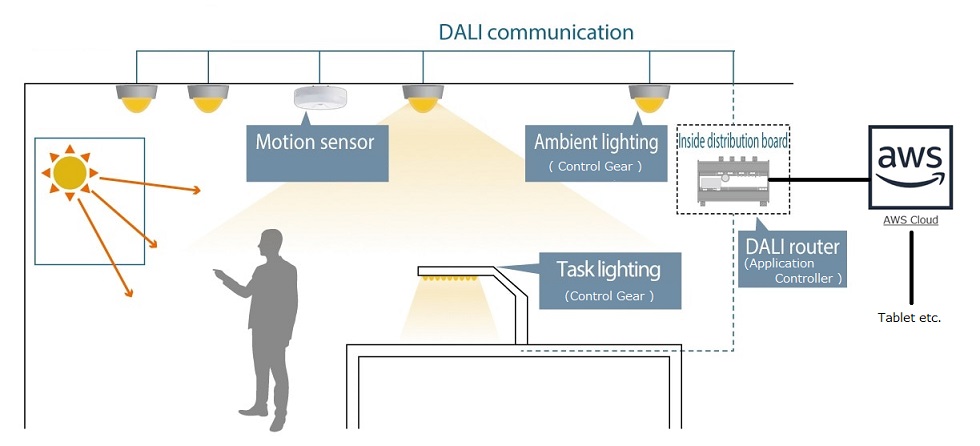

DALI-2 Total Solution

DALI-2 Total Solutionの特徴

Control Device : Application Controller

  • クラウド環境に対応したFreeRTOSとDALI Application Controller ライブラリ ( IEC62386-103対応 )
  • Web(AWS), PC(GUI), スイッチ(Local)の3方式で調光制御可能
  • ユーザ認証, OTAに対応
  • 将来の拡張を見据えたプロプラエタリフレーム対応DALIドライバ

Control Gear

  • 実績あるDALI Control Gear ライブラリ ( IEC62836-102対応 )
  • DALI通信とデジタル電源対応周辺機能 (RL78/I1A)により低CPU負荷、コードサイズ削減、セットトータルのコストダウンを実現
  • 自動生成ツールで簡単に評価可能

new_releasesリリース情報

ソリューション対応表

用途 主な規格 推奨製品 評価用ボード ソリューション
照明灯具 IEC62386-102 ed.2.0 Control Gear (General Requirement) RL78/I1A EZ-0012 +
DALI-2
EXPANSION BOARD
ソフトウェア自動生成ツール
アプリケーションノート:RL78/I1A DALI-2対応通信ドライバ アプリケーションノート (ZIP | English, 日本語)
ルータ IEC62386-103 ed.1.0
Control Device (General Requirement) Application Controller
RX65N RX65N Cloud kit +
DALI-2 Option board
アプリケーションノート:RX65Nグループ アプリケーションノート Cloud kitを使用したDALI-2照明通信(Control Device/Application Controller編) (ZIP | English, 日本語)
DALI Master Control GUI



プロトコルスタックライブラリ一覧 (2020年6月現在)

規格 IEC 62386 用途 規格 IEC 62386 RL78 *3 Synergy *2 RX
102 Ed.1.0 照明灯具/PWM変換器など Control Gear (General Requirement) check - -
207 Ed.1.0 LED modules (Particular Requirement) check - -
102 Ed.2.0 Control Gear (General Requirement) check check -
207 Ed.2.0 LED modules (Particular Requirement) check check -
103 Ed.1.0 スイッチ/ルータ/センサなど Control Device (General Requirement)
Application Controller
- check check
Control Device (General Requirement) Input Device 開発中*4 check -
301 Ed.1.0 Push buttons (Particular Requirement) 開発中 check -

*1:DALI通信部分について公式テスタおよびテストシーケンスで動作確認を実施
*2:MBS/CS-Lab GMBH製
*3:ルネサス製, テセラテクノロジ製ライブラリがあり(テセラテクノロジ社製の詳細については こちら をご覧ください)
*4:シンプルバージョンをルネサスからリリース済み。Input Device版は開発中
