概要
Description
RapidWave™ RWM6050は、無線バックホールおよび固定インフラストラクチャ無線アクセスアプリケーションに向けた、ミリ波（mmWave）ベースバンド無線モデムです。 このRWM6050により、バックホールおよびアクセスポイント等の新興市場に対応できる、コストパフォーマンスと電力効率に優れたソリューションが実現できます。 mmWave RFチップセットと組み合わせることで、数百メートルの距離で数ギガビットのスループットを実現することが可能です。RWM6050は、RFソリューションとの統合を容易にする無線インタフェースを備え、高度に設定可能です。
RWM6050は、柔軟なチャネル化モードと変調コーディングによる高度な設定機能を備え、数ギガビットのデータレートまで帯域を拡張することができます。 内部には混合信号フロントエンドを含むデュアルモデムを搭載し、最もコスト効率と電力効率に優れたソリューションを提供する統合戦略を実現しています。
RWM6050は、Blu Wireless Technology社からライセンスを受け、共同で開発した技術を搭載しています。Blu Wireless Technology社は、ルネサスRWM6050用のプラットフォーム「Typhoon」の開発を提供します。TyphoonはルネサスRWM6050デバイスを活用した高度にプログラマブルな無線通信モジュール群です。
お客様のmmWaveネットワークを展開する前に、特定のリンク特性を使用した無線接続の範囲とスループットの推定を調べてください。 詳細については、Blu Wireless Technology社のウェブサイトにあるmmWave Link Budget Calculatorをご覧ください。
特長

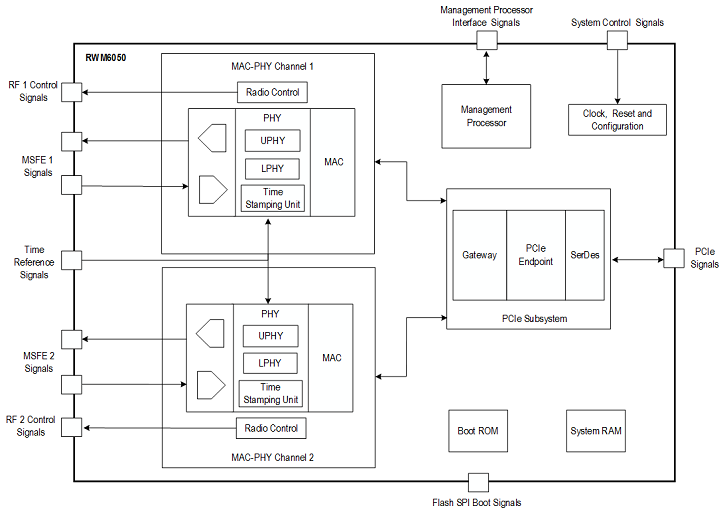

- PHY + MAC + ADC/DAC + ビーム形成サブシステムを備えたmmWaveモデム
- 変調およびチャネル化サポート
- フェーズドアレイアンテナによるビームフォーミング対応
- 長距離伝送に対応するための拡張機能
- デジタルフロントエンド処理
- プログラム可能なリアルタイムスケジューラ
- 統合ネットワーク同期
アプリケーション
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF569 KB
|
データシート
|
||
PDF816 KB
|
アプリケーションノート
|
||
PDF630 KB
|
アプリケーションノート
|
||
TXT8 KB
|
Carrier/Package
|
||
PDF165 KB
|
デバイスエラッタ
|
||
PDF733 KB
|
ガイド
|
||
PDF661 KB
|
マニュアル－ハードウェア
|
||
PDF970 KB
|
マニュアル－ハードウェア
|
||
PDF625 KB
|
マニュアル－ハードウェア
|
||
PDF2.66 MB
|
マニュアル－ソフトウェア
|
||
PDF766 KB
|
マニュアル－ソフトウェア
|
||
PDF417 KB
|
製品概要
|
||
PDF877 KB
|
回路図
|
||
PDF3.34 MB
|
回路図
|
||
PDF735 KB
|
ホワイトペーパー
|
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
RapidWave RWM6050 Introduction - mmWave Baseband Wireless Modem
An introduction to the RapidWave™ RWM6050, a millimeter wave (mmWave) baseband wireless modem for wireless backhaul and fixed infrastructure wireless access applications. The RWM6050 device delivers cost effective and power efficient solutions for the emerging backhaul and access markets. It can be paired with mmWave RF chipsets to deliver multi-gigabit throughput at several hundred meters distance. The RWM6050 is highly configurable with a radio interface that provides easy integration with RF solutions.
For more information about the RWM6050 visit www.IDT.com/RWM6050.
