ZMOD4450

センサ製品

概要

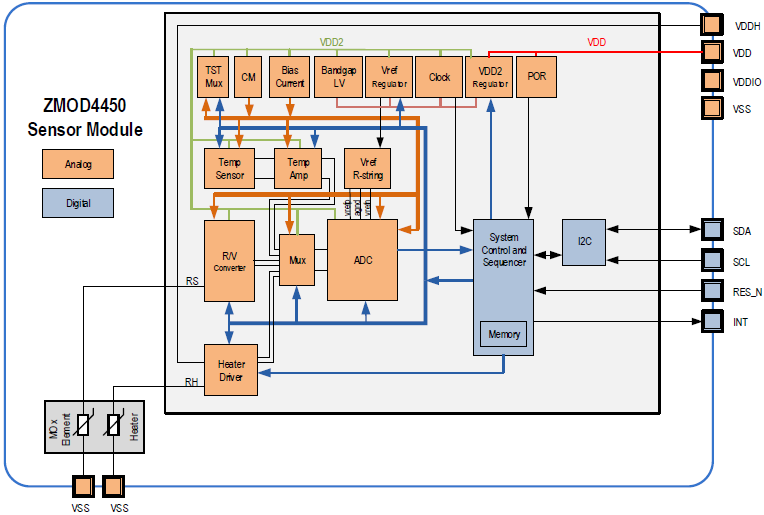

ZMOD4450ガスセンサモジュールは、食品の熟成や腐敗に関連するガスを検出するために設計された、ソフトウェア設定可能なプラットフォームで、冷凍空気品質（RAQ）アプリケーションに最適です。センサは、ガスセンサ素子とCMOS信号処理ICからなる12ピンLGA（3.0 × 3.0 × 0.7mm）です。モジュールのセンサ素子は、シリコンベースのMEMS構造上にマイクロヒータとセンシング材料が集積されています。ガス濃度の関数である金属酸化物（MOx）伝導度を測定します。

測定結果はI²Cインタフェース経由でユーザのマイクロプロセッサに読み込まれ、マイクロプロセッサはデータを処理してガスのレベルを決定し、食品の腐敗の可能性を示すことができます。このセンサは、空気質の浄化・改善システムの起動や管理に使用することができます。 ZMOD4450は消費電流が低いため、冷蔵庫の制御システム、果物や野菜の品質測定、保存状態のモニタなどのアプリケーションに最適なセンサです。

エチレン、アミン、揮発性硫黄化合物など、食品の熟成や保存に関連するガスを微量（ppb）濃度で測定
アプリケーションやユースケースに応じてソフトウェアで設定可能な操作方法
RAQ (refrigeration air quality: 冷凍空気品質) に基づき、制御信号を設定するアルゴリズム
超低消費電力バッテリアプリケーションなど、アプリケーションの最適化に対応したファームウェアアップグレード可能なプラットフォーム
すべてのセンサはエチレンで校正されており、ロット間の一貫性を提供
シロキサンなどの過酷なケースに対応した品質管理

	ワイヤレスセンサハブ
	冷蔵庫内臭気検知器
	ホームアプライアンス用HMIソリューション
	多目的空気質センサ・ソリューション
	クラウド接続 Wi-Fi & Bluetooth® Low Energy センサハブ
	Matter対応Wi-Fiセンサーソリューション

ドキュメント

Document title タイトル		Document type 分類	日付日付
	ZMOD4450 Datasheet PDF 243 KB	データシート	2021年6月30日
	Overview of TVOC and Indoor Air Quality PDF 236 KB	ホワイトペーパー	2021年5月10日
	RL78 Family Sensor Control Modules Software Integration System Rev.1.50 PDF 1.61 MB	アプリケーションノート	2023年7月4日
	RL78 Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.22 PDF 127 KB 関連ファイル：サンプルコード	アプリケーションノート	2023年7月4日
	Renesas Sensor Control Modules Firmware Integration Technology Rev.1.70 PDF 1.73 MB	アプリケーションノート	2023年7月4日
	RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System PDF 190 KB 関連ファイル：サンプルコード	アプリケーションノート	2023年3月3日
	RX Family Sensor I2C Communication Middleware Control Module Firmware Integration Technology Rev.1.22 PDF 197 KB 関連ファイル： Sample Code	アプリケーションノート	2022年8月31日
	ZMOD4450 Programming Manual - Read Me PDF 150 KB	マニュアル－ソフトウェア	2020年3月5日
	ZMOD4xxx Sample application - Sample Code PDF 4.98 MB 英語関連ファイル：サンプルコード	アプリケーションノート	2023年9月7日
	センサソフトウェア組み合わせマニュアル PDF 2.70 MB 英語	アプリケーションノート	2023年9月7日
10 items

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

センサソフトウェアルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。ダウンロード RX Family Sensor I2C Communication Middleware Control Module Firmware Integration Technology Rev.1.22 RX Family Sensor I2C Communication Middleware Control Module Firmware Integration Technology Rev.1.22 - Sample Code ZMOD4xxx Sample application - Sample Code Renesas Sensor Control Modules Firmware Integration Technology Rev.1.70 RL78 Family Sensor Control Modules Software Integration System Rev.1.50 RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System RL78 Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.22 RX Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Firmware Integration Technology Rev.1.31 - Sample Code RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System RL78 Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.22 - Sample Code センサソフトウェア組み合わせマニュアル ZMOD4xxx Sample application - Sample Code	Sensor	ルネサス
1 item

ソフトウェアダウンロード

Software title タイトル	Software type 分類	日付日付
ZMOD4450 Firmware ZIP 1.75 MB	ソフトウェア／ツール－その他	2020年3月10日
1 item

サンプルコード

フィルター
タイトルタイトル	分類	日付日付日付
	ZMOD4xxx Sample application - Sample Code [Software=FSP\|v4.5.0;RX Driver Package\|v1.35],[Toolchains=GNU ARM Embedded\|v10.3.1.20210824;CC-RX\|v3.02.00;GNURX\|8.3.0.202004;CC-RL\|v1.10.00;GNURL\|4.9.2.202103;] ZIP 202.84 MB アプリケーション: IoTアプリケーション Compiler: CC-RL, CC-RX, GNU ARM Embedded, GNURL78, GNURX, ICCARM, ICCRL78, ICCRX Function: Application Example, Communication Interface IDE: e2 studio, IAR EWARM, IAR EWRL78, IAR EWRX 関連ファイル：アプリケーションノート	サンプルコード	2023年9月7日
	RL78 Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.22 - Sample Code ZIP 3.06 MB アプリケーション: IoTアプリケーション Function: Application Example, Communication Interface, Driver or Library 関連ファイル：アプリケーションノート	サンプルコード	2023年7月4日
	RX Family ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Firmware Integration Technology Rev.1.31 - Sample Code ZIP 4.41 MB アプリケーション: IoTアプリケーション Compiler: CC-RX, GNURX, ICCRX Function: Application Example, Communication Interface, Driver or Library IDE: CS+, e2 studio, IAR EWRX 関連ファイル：アプリケーションノート	サンプルコード	2023年7月4日
	RL78 Family Sensor I2C Communication Middleware Control Module Software Integration System ZIP 3.74 MB アプリケーション: IoTアプリケーション Function: Application Example, Communication Interface, Driver or Library 関連ファイル：アプリケーションノート	サンプルコード	2023年3月3日
	RX Family Sensor I2C Communication Middleware Control Module Firmware Integration Technology Rev.1.22 - Sample Code ZIP 3.48 MB アプリケーション: IoTアプリケーション Compiler: CC-RX, GNURX, ICCRX Function: Application Example, Communication Interface, Driver or Library IDE: CS+, e2 studio, IAR EWRX 関連ファイル：アプリケーションノート	Sample Code	2022年8月31日
5 items

ボード＆キット

ZMOD4450-EVK

Evaluation

ご購入

Refrigeration Air Quality Sensor Evaluation Kit

The ZMOD4450-EVK creates an easy way to evaluate the ZMOD4450 Gas Sensor for Refrigeration Air Quality (RAQ) sensor. While the ASIC inside the sensor module controls...

主要ドキュメント:

US082-ZMOD4450EVZ

Evaluation

ご購入

冷蔵庫内空気質(RAQ)センサ Pmod™ ボード（ルネサス Quick-Connect IoT）

US082-ZMOD4450EVZ ボードは冷蔵庫内空気質（RAQ: Refrigerator Air Quality）向けの ZMOD4450 ガスセンサモジュールを搭載し、システムの迅速な開発、試作を可能にします。このボードは搭載センサ用に標準の Pmod™ タイプ 6A（拡張 I²C）接続を提供し...

主要ドキュメント:

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

モデル

タイトルタイトル	分類分類	日付日付
ZMOD4xxx Altium Integrated Library and Step File ZIP 131 KB	モデル－その他	2022年1月4日
1 item

製品選択

Processing table

	Pkg. Type	Lead Count (#)	Temp. Grade	Pb (Lead) Free	Carrier Type	ご購入 / サンプル
(2) アクティブ (0) Obsolete / NRND / LTB	LGA		I	Yes	Reel Tray	サンプルを入手購入/見積
型名	Logical Operator		Logical Operator	Logical Operator	Logical Operator	Logical Operator
ZMOD4450AI1V play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	LGA	12	I	Yes	Tray	サンプルを入手, 購入/見積
ZMOD4450AI1R play_circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	LGA	12	I	Yes	Reel	購入/見積

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product
