Description
The SLG46620-A provides a small, low power component for commonly used mixed-signal functions. The user creates their circuit design by programming the one time Non-Volatile Memory (NVM) to configure the interconnect logic, the I/O Pins and the macrocells of the SLG46620-A. This highly versatile device allows a wide variety of mixed-signal functions to be designed within a very small, low power AEC-Q100 qualified integrated circuit.
特長
- Logic & Mixed Signal Circuits
- Highly Versatile Macrocells
- Read Back Protection (Read Lock)
- 1.8V (±5%) to 3.3V (±10%) Supply
- RoHS Compliant / Halogen-Free
- AEC-Q100 Grade 2

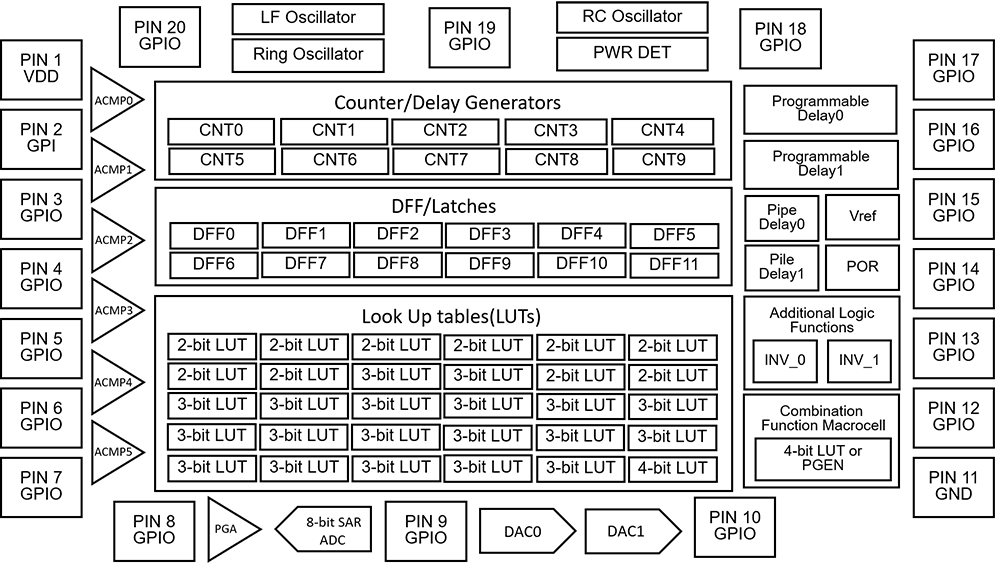

Marcocells Overview
- 8-bit Successive Approximation Register Analog-to-Digital Converter (SAR ADC);
- ADC 3-bit Programmable Gain Amplifier (PGA);
- Two Digital-to-Analog Converters (DAC);
- Six Analog Comparators (ACMP);
- Two Voltage References (Vref);
- Twenty Five Combinatorial Look Up Tables (LUTs);
- Eight 2-bit LUTs;
- Sixteen 3-bit LUTs;
- One 4-bit LUT;
- One Combination Function Marcocells:
- Pattern Generator or 4-bit LUT;
- Three Digital Comparators/Pulse Width Modulators (DCMPs /PWMs) w/ Selectable Deadband;
- Ten Counters / Delays (CNT/DLY):
- Two 14-bit Delay/Counter;
- One 14-bit Delay/Counter (Wake-Sleep Control);
- One 14-bit Delay/Counter/Finite State Machine;
- Five 8-bit Delay/Counter;
- One 8-bit Delay/Counter/Finite State Machine;
- Twelve D Flip-flops/Latches;
- Two Pipe Delays - 16 stage/2 output;
- Two Bandgaps;
- Two Programmable Delays w/ Edge Detection;
- Three Internal Oscillators:
- Low-Frequency;
- Ring;
- RC 25 kHz and 2 MHz;
- Power-On-Reset (POR);
- Slave SPI.
アプリケーション
アプリケーション
- In-Vehicle Navigation
- Infotainment
- Advanced Driver Assistance Systems (ADAS)
- Automotive Display Clusters
- Body Electronics
