概要
Description
ISL2110, ISL2111は100V耐圧、高周波、ハーフブリッジのNチャンネルパワーMOSFETドライバICで、好評のハーフブリッジドライバHIP2100、HIP2101をベースに性能を向上させています。ピーク出力プルアップ/プルダウン電流は3A/4Aに増加してスイッチング電源の損失を大幅に低減し、多くのアプリケーションで外付けトーテムポールバッファが不要になりました。また、VDD動作電源範囲の下限が8VDCに拡張されました。ISL2110はノイズの多い環境で優れた動作を実現するために入力ヒステリシスを追加し、ISL2111の入力はISL2110と同様にVDD電源レールまで安全にスイングできるようになりました。

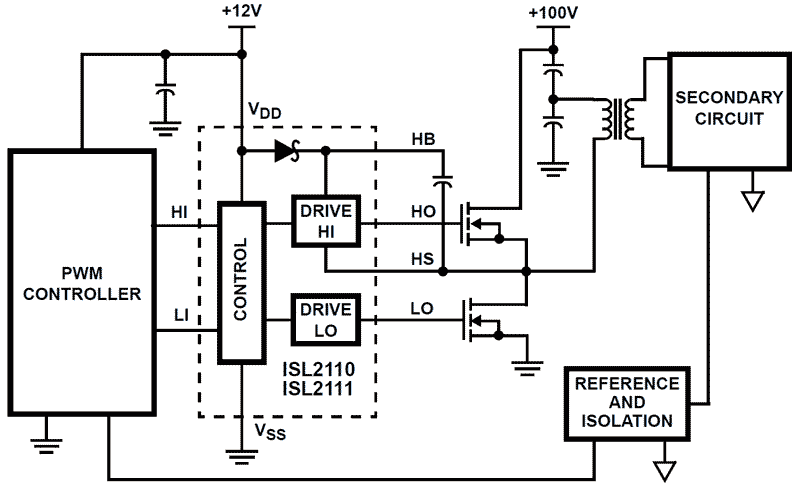

特長
- NチャンネルMOSFETハーフブリッジドライバ
- SOIC、DFN、TDFNパッケージから選択可能
- IPC-2221の100V導体間隔ガイドラインに準拠したSOIC, DFN, TDFNパッケージ
- 鉛フリー（RoHS指令準拠）
- ブートストラップ電源の最大電圧：114VDC
- オンチップ1Wブートストラップ・ダイオード
- マルチMHz回路向けの高速伝搬時間
- 1nF負荷を9ns/7.5nsの標準的な立ち上がり/立ち下がり時間で駆動可能
- CMOS互換入力スレッショルド(ISL2110)
- 3.3V/TTL互換入力スレッショルド (ISL2111)
- 独立した入力により柔軟性を確保
- 起動時のトラブルがない
- 電源グリッチ、グラウンド以下でのHSリンギング、高dv/dtでのHSスルーイングの影響を受けずに出力可能
- 低消費電力
- 広い電源電圧範囲 (8V～14V)
- 電源電圧低下保護機能
- 1.6W/1W (Typical) 出力プルアップ/プルダウン抵抗
アプリケーション
アプリケーション
- テレコム用ハーフブリッジDC/DCコンバータ
- テレコム用フルブリッジDC/DCコンバータ
- 2スイッチフォワードコンバータ
- アクティブクランプ式フォワードコンバータ
- D級オーディオアンプ
