概要
説明

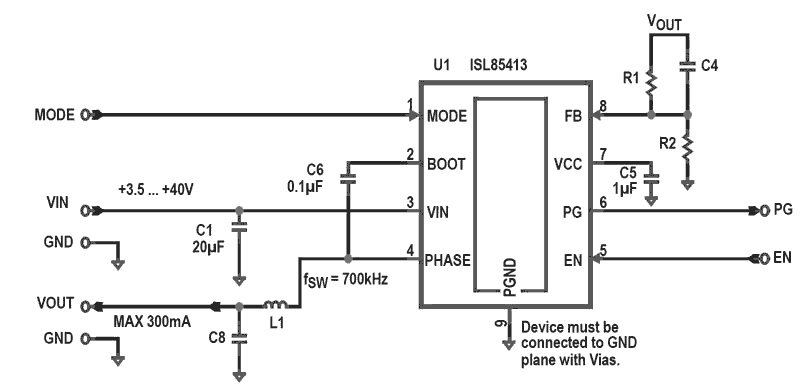

ISL85413は、入力範囲が3.5V～40Vの300mA同期整流式降圧レギュレータです。このレギュレータは、さまざまな用途に適用できる、簡単操作で高効率、・低BOMカウントのソリューションを提供します。ハイサイドとローサイドの両方のNMOS FETを内蔵し、軽負荷時の効率を向上させるPFMモードを備えています。 強制PWMモードが必要な場合、この機能をオフにすることもできます。 デバイスはデフォルトの周波数700kHzで切り替わります。 両方のNMOSデバイスを統合し、内部構成を提供することにより、必要な外付け部品が最小限に抑えられ、BOM数と設計の複雑さが軽減されます。
広いVIN範囲とBOMの低減により、優れた性能を提供しながら、さまざまなアプリケーション向けに実装が容易な設計ソリューションを提供します。 高電圧産業用アプリケーション向けの非常に堅牢な設計と、バッテリ駆動アプリケーション向けの効率的なソリューションを提供します。小型の鉛フリー 3mm x 3mm TDFNプラスチック・パッケージで供給され、動作ジャンクション温度範囲が-40°C〜+125°Cです。
特長
- 3.5V〜40Vの広い入力電圧範囲
- 効率を高めるための同期整流動作
- 補償不要
- ハイサイドとローサイドのNMOSFETを内蔵
- PFMモードまたは強制PWMモードを軽負荷で選択可能
- 内部スイッチング周波数 700kHz
- 最大300mAの連続出力電流
- 内部ソフトスタート
- 最低限の外付け部品のみ必要
- パワーグッドおよびイネーブル機能が利用可能
アプリケーション
アプリケーション
- 産業用機器制御
- 医療用機器
- 携帯用計測器
- 分散型電源
- クラウドインフラストラクチャ
ドキュメント
| Document title | Document type
|
日付 日付 | |
|---|---|---|---|
| PDF 1.36 MB | データシート | ||
| PDF 592 KB | アプリケーションノート | ||
| PDF 2.35 MB | アプリケーションノート | ||
| PDF 509 KB | アプリケーションノート | ||
| PDF 397 KB | アプリケーションノート | ||
| PDF 650 KB | アプリケーションノート | ||
| PDF 387 KB | アプリケーションノート | ||
| PDF 349 KB | アプリケーションノート | ||
| PDF 169 KB | 製品変更通知 | ||
| PDF 1.07 MB | ホワイトペーパー | ||
| PDF 468 KB | ホワイトペーパー | ||
11 items
|
|||
設計・開発
ボード＆キット
ボード＆キット
Synchronous Buck Demo Board with 3.6V to 40V Input Range, 3.3V 300mA Output
The ISL85413DEMO1Z demonstration kit is intended for use in point-of-load (POL) applications sourcing from 3.5V to 40V. The kit is used to demonstrate the performance...
Synchronous Buck Demo Board with 9V to 40V Input Range, 5V 150mA Output and -5V 150 mA Secondary Output
The ISL85413DEMO3Z demonstration board is used to demonstrate the performance of the ISL85413 wide VIN low quiescent current, high-efficiency, synchronous buck...
主要ドキュメント:
Synchronous Buck EVB with 3.6V to 40V Input Range, 3.3V 300mA Output
The ISL85413EVAL1Z evaluation kit is intended for use in point-of-load applications sourcing from 3.5V to 40V. The kit is used to demonstrate the performance of the
