概要
Description
The 70V38 is a high-speed 64K x 18 Dual-Port Static RAM designed to be used as a stand-alone 576K-bit Dual-Port RAM or as a combination MASTER/SLAVE Dual-Port RAM for 36-bit or more word systems. This MASTER/SLAVE approach in 36-bit or wider memory system applications results in full-speed, error-free operation without the need for additional discrete logic. An automatic power down feature controlled by Chip Enable (CE) permits the on-chip circuitry of each port to enter a very low standby power mode.
特長
- Dual-Ported allows simultaneous access of the same memory location
- Dual chip enables allow for depth expansion without external logic
- Easily expands data bus width to 36 bits or more
- Busy and Interrupt Flags
- On-chip port arbitration logic
- Full on-chip hardware support of semaphore signaling between ports
- Fully asynchronous operation from either port
- Separate upper-byte and lower-byte controls for multiplexed bus and bus matching compatibility
- LVTTL-compatible, single 3.3V (±0.3V) power supply
- Available in a 100-pin TQFP package
- Industrial temperature range (–40C to +85C) is available
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF324 KB
|
データシート
|
||
PDF129 KB
|
アプリケーションノート
|
||
PDF197 KB
|
アプリケーションノート
|
||
PDF182 KB
|
アプリケーションノート
|
||
PDF198 KB
|
アプリケーションノート
|
||
PDF156 KB
|
アプリケーションノート
|
||
PDF183 KB
|
アプリケーションノート
|
||
PDF97 KB
|
アプリケーションノート
|
||
PDF938 KB
|
EOL通知
|
||
PDF909 KB
|
EOL通知
|
||
PDF645 KB
|
EOL通知
|
||
PDF567 KB
|
製品変更通知
|
||
PDF398 KB
|
製品変更通知
|
||
PDF24 KB
|
製品変更通知
|
||
PDF252 KB
|
製品変更通知
|
||
PDF164 KB
|
製品変更通知
|
||
PDF290 KB
|
製品変更通知
|
||
PDF80 KB
|
製品変更通知
|
||
PDF26 KB
|
製品変更通知
|
||
PDF150 KB
|
製品変更通知
|
||
PDF65 KB
|
製品変更通知
|
||
PDF138 KB
|
製品変更通知
|
||
PDF150 KB
|
製品変更通知
|
||
PDF48 KB
|
製品変更通知
|
||
PDF47 KB
|
製品変更通知
|
||
PDF274 KB
|
製品変更通知
|
||
PDF44 KB
|
製品変更通知
|
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
型名 |
Pkg. Type |
Lead Count (#) |
Temp. Grade |
Pb (Lead) Free |
Carrier Type |
ご購入 / サンプル |
|---|---|---|---|---|---|---|
| 100 | I | Yes | Tray | サンプルを入手, | ||
| 100 | I | Yes | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product

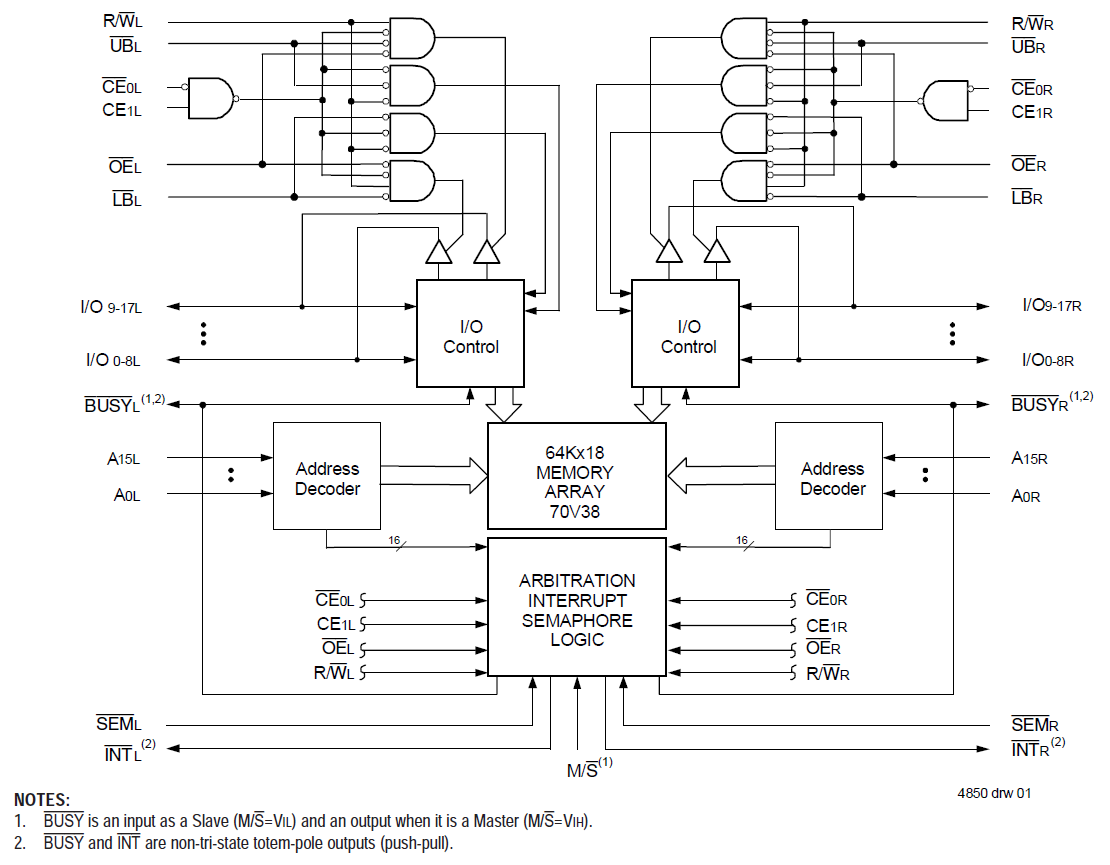

- Chip icon next to the right of the document icon in row: View the block diagram for this product
