Automotive Grade TFT-LCD Power Supply Evaluation Board
The ISL78010EVAL1Z evaluation board is used to demonstrate the performance of the ISL78010 automotive grade TFT-LCD power supply IC.
The ISL78010 is a multiple...
概要
説明

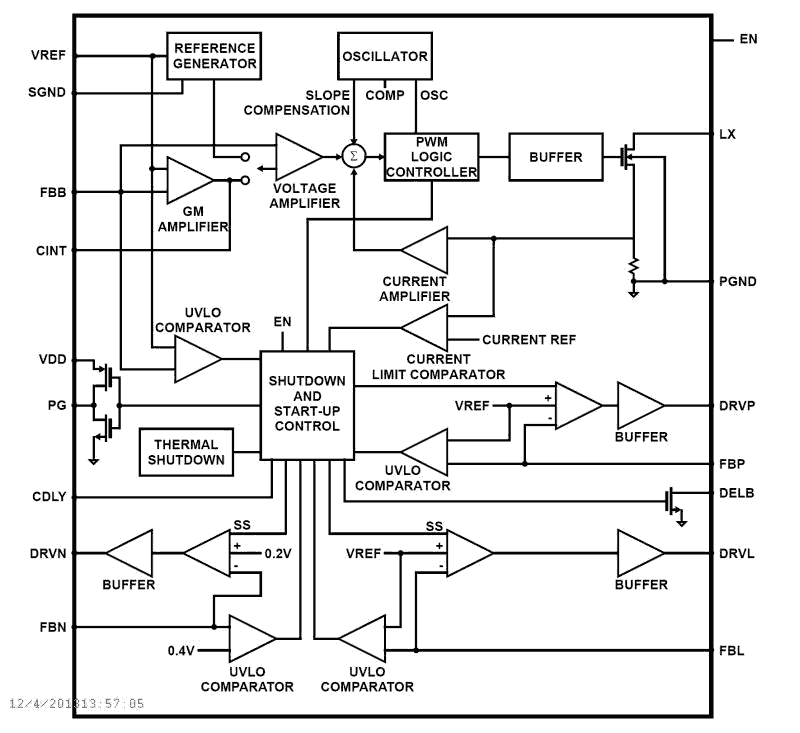

ISL78010は、あらゆるTFT-LCD車載アプリケーションに使用できるマルチ出力レギュレータです。2A FET内蔵のシングル昇圧コンバータ、VONおよびVLOGIC生成用の2つの正極LDO、VOFF生成用の1つの負極LDOを備えています。ブースト・コンバータは、過渡応答を最適化するPモードまたは負荷レギュレーションを改善するPIモードのいずれかで動作するようにプログラムできます。ISL78010は、4チャネルすべてにフォルト保護機能を備えています。VBOOST、VON、VOFFのいずれかのチャンネルでフォルトが検出されると、入力電源またはENが再投入されるまでデバイスはラッチオフされます。VLOGICチャンネルでフォルトが検出されると、入力電源が再投入されるまでデバイスはラッチオフされます。VLOGIC チャネルは EN 機能の影響を受けません。ISL78010には、VLOGIC、VBOOST、VOFF、VONの順、またはVLOGIC、VOFF、VBOOST、VONの順のスタートアップ・シーケンスも内蔵されています。後者のシーケンスでは、外部トランジスタが1つ必要になります。起動シーケンスのタイミングは、外付けコンデンサで設定します。ISL78010は32Ld 5x5 TQFPパッケージで、-40℃～+105℃の温度範囲で動作します。AEC-Q100定格です。
特長
- 2A電流FET
- 3V～5V入力
- 最大20V昇圧出力
- 昇圧出力1%レギュレーション
- VLOGIC-VBOOST-VOFF-VONまたはVLOGIC-VOFF-VBOOST-VONシーケンス制御
- プログラム可能なシーケンス遅延
- 完全故障保護
- サーマルシャットダウン
- 内部ソフトスタート
- 32Ld 5x5 TQFPパッケージ
- AEC-Q100テスト済み
- 鉛フリー（RoHS対応）
アプリケーション
アプリケーション
- すべての車載用LCDディスプレイ
ドキュメント
| 分類 | 日付 | |
|---|---|---|
| PDF 994 KB | データシート | |
| PDF 264 KB | 製品変更通知 | |
| PDF 85 KB | 製品変更通知 | |
| PDF 363 KB | Product Advisory | |
| PDF 60 KB | Product Advisory | |
