概要

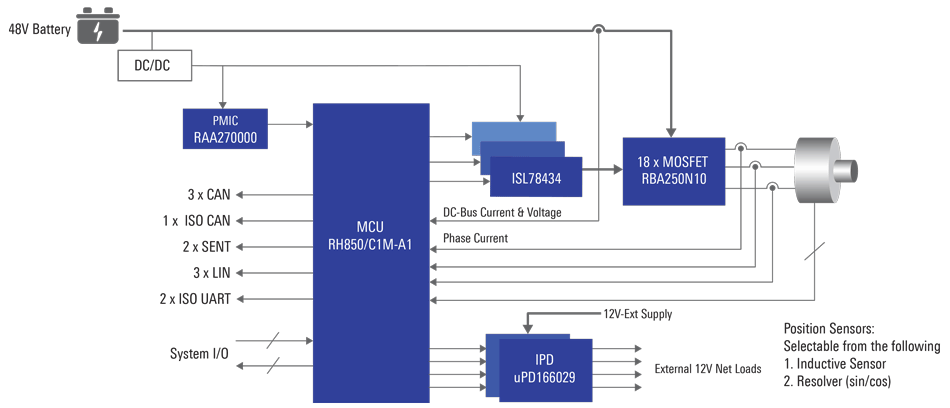

2/3 ホイールトラクションモータ 制御用低電圧インバータは、RH850/C1M-A1 MCU及びアナログ製品を使用した高出力 48V モータ制御アプリケーションのためのリファレンスデザインです。
リファレンスデザインには、インバータハードウェア設計ファイル (回路図・Gerber) および周辺機能のサンプルコード(モータコントロールユニット、レゾルバ/デジタルコンバータに対応)が含まれており、お客様での迅速な評価と開発を実現“車両との信号の入出力、ブレーキセンサ、アクセル、ギア、ドライブモード、デジタルクラスタへのパルス幅変調 (PWM) 出力との接続に対応。
このシステムのメリット
- パワーステージは最大10kWのモータを駆動可能であり、適切なヒートシンクと温度モニタによりお客様での完全なシステムレベルの検証環境を提供。
- お客様のご要望に応じて、48Vパワーステージの拡張をサポート。
- ビークル入出力 (I/O)、ブレーキセンサ、アクセル、ギア、ドライブモード、デジタルクラスタのパルス幅変調 (PWM) 出力との接続に対応。
関連製品
| 製品 | 概要 | 主なテクニカルドキュメント | 注文 |
|---|---|---|---|
| マイクロコントローラ | |||
| RH850/C1M-A1 | HEV/EV用モータ制御に最適。レゾルバ/ディジタルコンバータ搭載のハイエンド車載マイコン | ユーザーズマニュアル | 営業お問い合わせ |
| ゲートドライバ | |||
| ISL78434 | ブート100V、ピーク4A、ハーフブリッジ・ドライバ、シングルPWM入力、アダプティブ・デッドタイム制御 | データシート | 購入/サンプル |
| インテリジェントパワーデバイス (IPD) | |||
| UPD166029T1J | チャージポンプ、電圧制御入力、比例負荷電流検出による診断フィードバック、保護機能内蔵のNチャネルハイサイドスイッチ | データシート | 営業お問い合わせ |
| パワーマネジメントIC（PMIC） | |||
| RAA270000KFT | 自動車用RH850マイコン用電源IC（PMIC） | データシート | 営業お問い合わせ |
| MOSFET | |||
| RBA250N10 | 大電流スイッチング用100V/250A NチャネルMOSFET | データシート | 営業お問い合わせ |
| 車載用位置センサ(IPS) | |||
| IPS2550 | 高速モータの回転制御向け誘導型位置センサ（車載用） | データシート | 購入/サンプル |
