産業用マルチプロトコルの実装が簡単に!

RZ/N1シリーズは、単一デバイス上で複数の産業用ネットワークプロトコルと冗長ネットワーク技術に対応する、高い拡張性と性能を誇る Arm® を搭載した通信デバイスです。 RZ/N1 にはデュアル/シングル Arm® Cortex®-A7、最大 6MB の SRAM、そして高度なネットワーキング機能、オンチップセキュリティを備えた 5 ポートギガビットスイッチが搭載され、全体的に消費電力を削減しながらネットワーク性能を最大 5 倍まで向上させる、業界実証済みのR-INエンジン (以下、R-INエンジン)を利用しています。

RZ/N1 は、インテリジェントゲートウェイやプロトコルコンバータ、プログラマブルロジックコントローラ (PLC)、リモート IO ユニット、アプリケーションのインダストリー 4.0/インダストリアル IoT 領域向けネットワークインテリジェントエンドポイントなど、多くの産業用途に最適です。

プロトコルの実装を簡素化するため、RZ/N1 は、ユーザが同じプラットフォームで、特定のプロトコルから別のプロトコルにすばやく切り替えることができる産業ネットワーク プロトコルスタックを備えています。

特長

  • デュアル/シングル  Arm® Cortex®-A7 500MHz
  • 最大6MBの内蔵SRAM
  • ギガビットイーサスイッチ 5ポート
  • R-INエンジン搭載

製品ラインナップ

画像

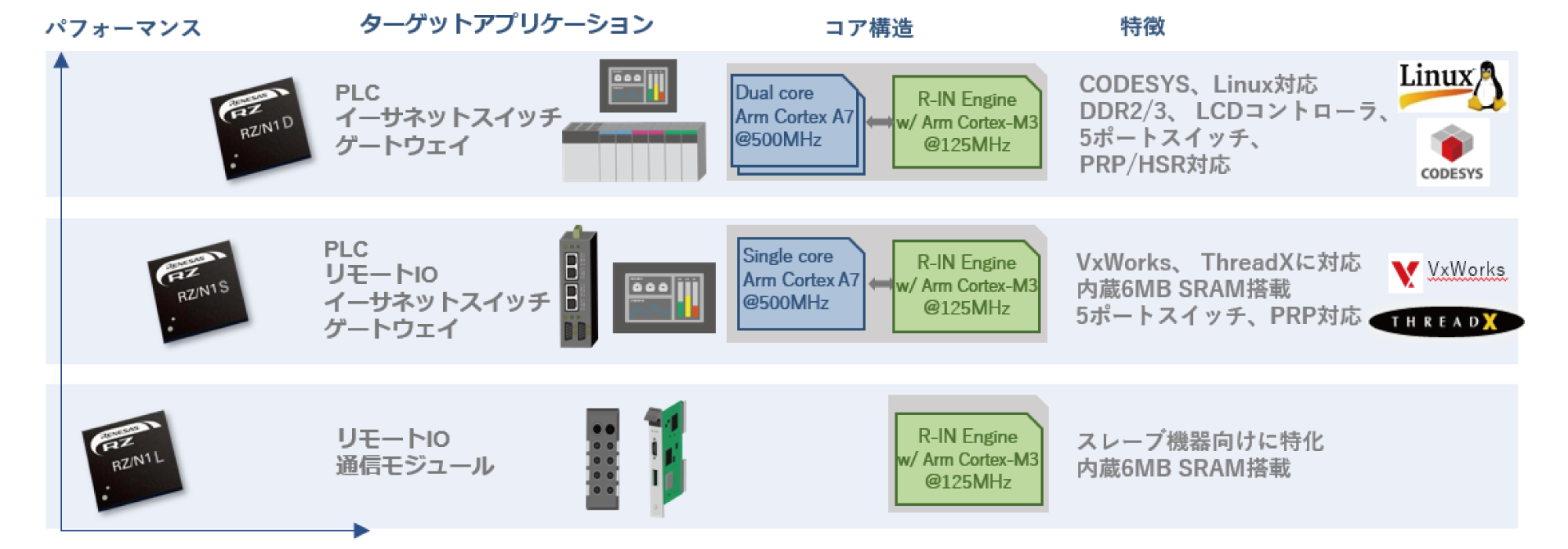

RZ/N1製品ラインナップ

RZ/N1Dの詳細はこちら
RZ/N1Sの詳細はこちら
RZ/N1Lの詳細はこちら

製品情報

項目 RZ/N1D RZ/N1S RZ/N1L
型名 R9A06G032NGBG R9A06G032PGBG R9A06G032VGBG R9A06G032EGBG R9A06G032VGBA R9A06G032EGBA R9A06G033NGBG R9A06G033PGBG R9A06G033VGBA R9A06G033EGBA R9A06G034VGBA
供給電圧 3.3 V for I/O, 1.15V for CPU 3.3 V for I/O, 1.15 V for CPU 3.3 V for I/O, 1.15V for CPU
1.5 V/1.8 V for DDR3 or DDR2
CPUコア Dual Arm® Cortex®-A7 + Arm® Cortex®-M3 (R-IN エンジン) Arm® Cortex®-A7 + Arm® Cortex®-M3 (R-IN エンジン) Arm® Cortex®-M3 (R-IN エンジン)
最大動作周波数 500 MHz (Cortex®-A7) / 125 MHz (Cortex®-M3) 500 MHz (Cortex®-A7) / 125 MHz (Cortex®-M3) 125 MHz
SRAM(ECC付) 2 MB 6 MB 6 MB
外部メモリ DDR2/DDR3 コントローラ あり なし なし
NAND フラッシュ コントローラ あり あり あり
Quad-I/O SPI 1 チャネル 2 チャネル 1 チャネル 1 チャネル
SDIO-eMMC 2 チャネル 2 チャネル 2 チャネル
表示機能 LCD コントローラ LCD コントローラ なし なし
ネットワーク機能 R-INエンジン あり あり あり
イーサネットポート 5 ポート(4+1) 3 ポート(2+1) 5 ポート(4+1) 3 ポート(2+1) 3 ポート(2+1)
GMAC、EtherCAT®、Sercos® Ⅲから選択可能 GMAC、EtherCAT®、Sercos® Ⅲから選択可能 GMAC、EtherCAT®、Sercos® Ⅲから選択可能
Independent GMAC 最大 2 ポート N/A 最大 2 ポート 最大 1 ポート 最大 1 ポート
(スイッチ経由で1port使用可能)
EtherCAT スレーブコントローラ 最大 3 ポート 最大 2 ポート 最大 3 ポート 最大 2 ポート 最大 2 ポート
SercosIII スレーブコントローラ 最大 2 ポート 最大 2 ポート 最大 2 ポート
HSR スイッチ(オプション) あり(オプション) なし なし なし
タイマ機能 汎用タイマ (16 ビット x 6 チャネル + 32 ビット × 2 チャネル) × 2 (16 ビット x 6 チャネル + 32 ビット × 2 チャネル) × 2 (16 ビット x 6 チャネル + 32 ビット × 2 チャネル) × 2
リアルタイムクロック(RTC) あり あり なし
ウォッチドッグ Arm® Cortex®-A7 コア用 + Arm® Cortex®-M3 コア用 Arm® Cortex®-A7 コア用 + Arm® Cortex®-M3 コア用 あり
アナログ機能(12-ビット 分解能 A/D コンバータ) 8 チャネル x 2 ユニット 8 チャネル x 1 ユニット 8 チャネル x 1 ユニット 8 チャネル x 1 ユニット
通信インタフェース UART 8 チャネル 8 チャネル 8 チャネル
I2C 2 チャネル 2 チャネル 2 チャネル
MSEBI マスタ / スレーブ マスタ / スレーブ スレーブ
(Parallel Bus Interface)
USB 2.0 2 チャネル ( ホスト + ホスト/ファンクション) 2 チャネル ( ホスト + ホスト/ファンクション) 2 チャネル ( ホスト + ホスト/ファンクション)
Mailbox あり あり なし
SPI マスタ 4 チャネル + スレーブ 2 チャネル マスタ 4 チャネル + スレーブ 2 チャネル マスタ 4 チャネル + スレーブ 2 チャネル
CAN 2 チャネル 2 チャネル 2 チャネル
I/O ポート 最大 170本 最大 132本 最大 160本 最大 95本 最大 95本
パッケージ 400ピン LFBGA 324ピン LFBGA 324ピン LFBGA 196ピン LFBGA 196ピン LFBGA
(17 x 17 mm, 0.8mmピッチ) (15 x 15 mm, 0.8 mmピッチ) (15 x 15 mm, 0.8 mmピッチ) (12 x 12 mm, 0.8 mmピッチ) (12 x 12 mm, 0.8 mmピッチ)
動作温度範囲 Tj = -40℃ ~ +110℃ Tj = -40℃ ~ +110℃ Tj = -40℃ ~ +110℃
セキュリティ機能(オプション): 非対応 対応 非対応 対応 非対応 対応 非対応 対応 非対応 対応 非対応
セキュアブート、JTAGロック、チップID
