RL78/G1D 評価キット は、RL78/G1D評価、Bluetooth Low Energyアプリケーションの新たな開発をすることができます。RL78/G1D評価キットは、FCC、IC、CE、KC、MIC(日本)の認証を取得済みです。

RL78/G1D評価キットは、開発とデバックのためオンチップエミュレータE1シミュレータの接続できる評価ボードにRL78/G1D評価モジュールを接続する構成です。

評価ボードは、アプリケーションレベル評価のため、PCのGUIツールと動作することができます。

*ご購入は、弊社営業または特約店までお問合せください。

画像

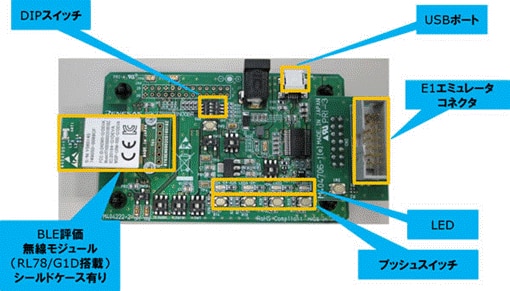

evaluation_board

特長

  • 搭載モジュール
  • PC通信機能
  • 入力機能
    • RESET スイッチ(1個)
    • ディップスイッチ(4極1個)
    • プッシュスイッチ(4個)
  • 表示機能
  • 電源電圧
    • 1.8V~5.0V
    • 以下のどの電源を使用するか設定が可能。
    • ① AC アダプタ5.0V または 電池BOX 入力用DC ジャック
      電源ジャック:外形φ5.5mm、内径φ2.0mm、
      外側マイナス、内側プラス
    • ② USB VBUS 5V
    • ③ E1 エミュレータから3.3V の電源供給
  • 外形寸法
    注意事項:本製品には、電源、開発ツール、プロトコルスタックは付属していません。プロトコルスタックの提供については、プロトコルスタックのページを参照してください。

アプリケーション

  • HIDライティング
  • 入退室管理
  • ビル管理システム
  • モバイル機器
