概要

最新のメモリ技術により低電源電圧動作・低消費電力・高速動作・高信頼性を実現するルネサスシリアルEEPROMを制御します。シリアルEEPROMの業界標準バス方式に合わせたドライバを提供しています。

  • MCU内蔵のI2C制御回路を使って制御
  • ユーザAPI関数をコールするだけで、データの読み出し/書き込み可能
  • 複数チャネルを使用した同時通信が可能
  • 1つのチャネル・バス上の複数かつ型名が異なるスレーブデバイスの制御が可能
  • Learn More
RL78/G14
RL78/G1C
RL78/L12
RL78/L13
RL78/L1C
RX110
RX111
RX113
RX210
RX21A
RX621
RX62N
RX631
RX63N
RX63T
RX64M
RX71M

Synergy Download

ドキュメント

タイトル 分類 日付
RXファミリ、RL78ファミリ Renesas R1EX24xxxシリーズ Serial EEPROM制御ソフトウェア Rev.1.03
PDF1.20 MBEnglish
関連ファイル：
アプリケーションノート
RX600, RX200 シリーズ RIIC を使ったI²C シングルマスタ制御ソフトウェア Rev.1.03
PDF2.12 MBEnglish
関連ファイル：
アプリケーションノート
【注意事項】 RX600、RX200シリーズ RIICを使ったI²Cシングルマスタ制御ソフトウェア
PDF356 KBEnglish
ツールニュース－注意事項
RXファミリMCUのRIICを使ったシリアル通信用シングルマスタ制御ソフトウェア リビジョンアップのお知らせ
PDF556 KBEnglish
ツールニュース－リリース
I²CシリアルEEPROM制御ミドルウェア リビジョンアップのお知らせ
PDF732 KBEnglish
ツールニュース－リリース
RX600およびRX200シリーズMCUのRIICを使ったシリアル通信用シングルマスタ制御ソフトウェア リビジョンアップのお知らせ
PDF666 KB
ツールニュース－リリース
RX600およびRX200シリーズMCUのRIICのシリアル通信用シングルマスタドライバ リリースのお知らせ
PDF667 KB
ツールニュース－リリース
Renesas R1EX24xxxシリーズ Serial EEPROM制御用ミドルウェア リリースのお知らせ
PDF695 KB
ツールニュース－リリース

設計・開発

サンプルコード

タイトル Type Date
RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ IICAを使ったI2Cシングルマスタ制御ソフトウェア Rev.1.04 - Sample Code
ZIP1.42 MBEnglish
関連ファイル：
Compiler: CC-RL, CA78K0R, ICCRL78
IDE: CS+ for CA,CX, CS+ for CC, IAR EWRL78
サンプルコード
RXファミリ、RL78ファミリ Renesas R1EX24xxxシリーズ Serial EEPROM制御ソフトウェア Rev.1.03 - Sample Code
ZIP1.11 MBEnglish
関連ファイル：
Compiler: CC-RL, CA78K0R, ICCRL78
IDE: CS+ for CA,CX, CS+ for CC, IAR EWRL78
サンプルコード
RX600, RX200シリーズ RIICを使ったI²Cシングルマスタ制御ソフトウェア Rev.1.03 - Sample Code
ZIP1.29 MBEnglish
関連ファイル：
サンプルコード

詳細情報

システム構成

本ドライバは以下を搭載したシステムに使用します。

スレーブデバイス ルネサス I2CシリアルEEPROM（R1EX24xxx、R1EV24xxxおよびHN58X24xxxシリーズ）
マスタデバイス ルネサスマイコン（RX, RL78ファミリ）

サポートするスレーブデバイスの詳細は「対応メモリ」に、マイコンの詳細は「ターゲットデバイスと製品展開」の「サンプルプログラムリスト」に記載しています。

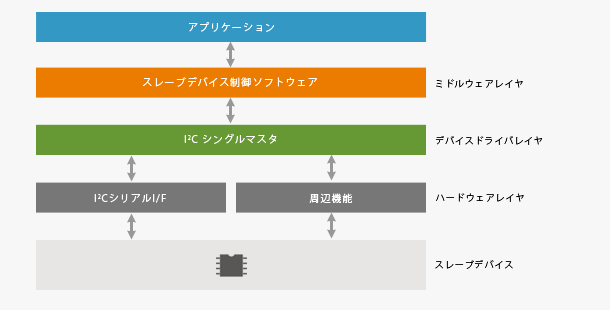

i2c-eeprom-app-config-ja
アプリケーション構成図



対応メモリ

R1EX24xxxシリーズ
  • R1EX24512A (512K bit)
  • R1EX24512B (512K bit)
  • R1EX24256A (256K bit)
  • R1EX24256B (256K bit)
  • R1EX24128A (128K bit)
  • R1EX24128B (128K bit)
  • R1EX24064A (64K bit)
  • R1EX24032A (32K bit)
  • R1EX24016A (16K bit)
  • R1EX24008A (8K bit)
  • R1EX24004A (4K bit)
  • R1EX24002A (2K bit)
R1EV24xxxシリーズ
  • R1EV24064A (64K bit)
  • R1EV24004A (4K bit)
  • R1EV24002A (2K bit)
HN58X24xxxシリーズ
  • HN58X241000I (1M bit)

ターゲットデバイスと製品展開

ここではマイコン別に各ソフトウェアの展開をご紹介しています。なお、対応する統合開発環境は、各アプリケーションノートでご確認ください。

RXファミリ（FIT）の場合

ここでご紹介する各ソフトウェアは、Firmware Integration Technology（FIT）に対応した「FITモジュール」であり、他のFITモジュールと組み合わせることにより、ユーザアプリケーションへ各サン プルコードを組み込む事が容易になります。（FITとは？）

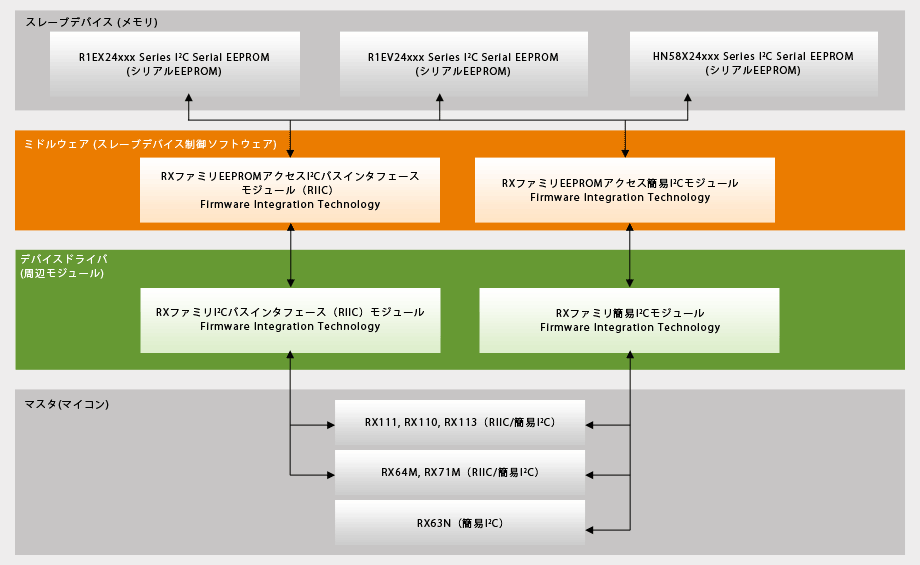

i2c-eeprom-rx-fit-b-ja
ブロック図
サンプルプログラムリスト
スレーブデバイス用制御ソフトウェア(上位層ソフトウェア)
制御するメモリ アプリケーションノートタイトル
I2C Serial EEPROM: R1EX24xxxシリーズ, R1EV24xxxシリーズ, HN58X24xxxシリーズ RX Family I2C Bus Interface (RIIC) Module for EEPROM Access Using Firmware Integration Technology Rev.1.41 - Sample Code (ZIP)
RX Family Simple I2C Module for EEPROM Access Using Firmware Integration Technology Rev.1.31 - Sample Code (ZIP)
マスタデバイス用制御ソフトウェア(下位層ソフトウェア)
制御するマイコン アプリケーションノートタイトル
RX71M, RX64M, RX113, RX111, RX110 RX Family I2C Bus Interface (RIIC) Module Using Firmware Integration Technology Rev.2.60 - Sample Code (ZIP)
RX71M, RX64M, RX113, RX111, RX110, RX63N（簡易I2C） RX Family Simple I2C Module Using Firmware Integration Technology Rev.2.50 - Sample Code (ZIP)

RX（FITを除く）, RL78, 78Kファミリの場合

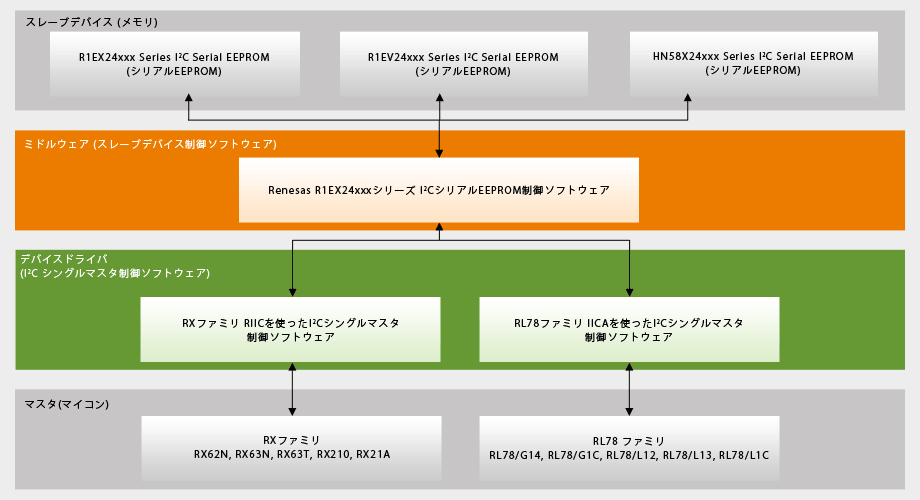

i2c-eeprom-b-ja
ブロック図
サンプルプログラムリスト
スレーブデバイス用制御ソフトウェア(上位層ソフトウェア)
制御するメモリ アプリケーションノートタイトル
I2C Serial EEPROM: R1EX24xxxシリーズ, R1EV24xxxシリーズ, HN58X24xxxシリーズ RXファミリ、RL78ファミリ Renesas R1EX24xxxシリーズ Serial EEPROM制御ソフトウェア Rev.1.03 - Sample Code (ZIP | English, 日本語)
I2Cシングルマスタドライバ（下位層ソフトウェア）
制御するマイコン アプリケーションノートタイトル
RXファミリ: RX62N, RX63N, RX63T, RX210, RX21A RX600, RX200シリーズ RIICを使ったI²Cシングルマスタ制御ソフトウェア Rev.1.03 - Sample Code (ZIP | English, 日本語)
RL78ファミリ: RL78/G14, RL78/G1C, RL78/L12, RL78/L13, RL78/L1C RL78/G14、RL78/G1C、RL78/L12、RL78/L13、RL78/L1Cグループ IICAを使ったI2Cシングルマスタ制御ソフトウェア Rev.1.04 - Sample Code (ZIP | English, 日本語)
