概要
Description

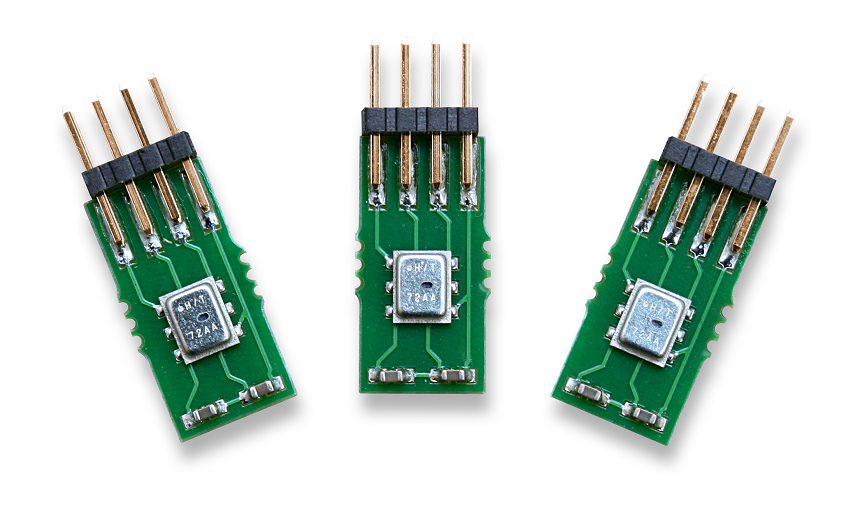

HS3002 は高い精度で校正された相対湿度・温度センサです。高精度、高速測定応答時間、長期安定性、そして小型パッケージサイズにより、ポータブルから過酷な環境まで幅広いアプリケーションに最適な製品となっています。
内蔵された校正・温度補正ロジックにより、完全に校正されたRHとTの値を標準I²C出力経由で提供します。測定データは内部で補正され、広い温度・湿度範囲で正確に動作するため、ユーザーによる校正は必要ありません。
特長
- RH精度：±1.8% RH Typical
- 高速なRH応答時間（Typical 6秒）
- 温度センサ精度：±0.2℃ Typical（-10～+80℃）。
- 14ビット分解能：0.01% RH Typical
- 低消費電力 平均1.0μA（1秒間に1回のRH+T測定、8ビット分解能、1.8V供給時）
- 拡張電源電圧：2.3V～5.5V
アプリケーション
ドキュメント
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| センサソフトウェアルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
ダウンロード:
HS300x Sample application - Sample CodeRX Family HS300x Sensor Firmware Integration Technology Rev.1.22RX Family HS300x Sensor Firmware Integration Technology Rev.1.22 - Sample CodeRL78 Family HS300x Sensor Control Module Software Integration SystemRL78 Family HS300x Sensor Control Module Software Integration System
|
Sensor | ルネサス |
サンプルコード
サンプルコード
| タイトル | Type | Date | |
|---|---|---|---|
ZIP3.74 MB 関連ファイル：
Application: IoT Applications Compiler: CC-RX, CC-RL, ICCRL78 Function: Communication Interface, Application Example, Driver or Library IDE: CS+, e2 studio, IAR EWRL78 |
サンプルコード |
||
ZIP3.74 MB 関連ファイル：
Application: IoT Applications Function: Communication Interface, Application Example, Driver or Library |
サンプルコード |
||
ZIP2.39 MB 関連ファイル：
Application: Consumer Electronics, Industrial Compiler: CC-RX, GNURX, ICCRX Function: Analog, Communication Interface, Driver or Library, OS IDE: CS+, e2 studio, IAR EWRX |
サンプルコード |
||
ZIP2.93 MB 関連ファイル：
Application: Consumer Electronics, Industrial Compiler: CC-RX, ICCRX, GNURX Function: Analog, Communication Interface, Driver or Library, OS IDE: CS+, e2 studio, IAR EWRX |
サンプルコード |
ボード＆キット
ボード＆キット
Relative Humidity Sensor Evaluation Kit
The SDAH01 evaluation kit is used to assess the HS300x high performance humidity and temperature sensor chip. The hardware allows users to carry out data logging...
主要ドキュメント:
Portable Relative Humidity and Temperature Sensing System
IDT’s SDAH02 LCD evaluation board allows for easy monitoring of the ambient relative humidity and temperature. The system combines the HS300x relative humidity and...
主要ドキュメント:
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
製品選択
Processing table
| LGA | 6 | I | Yes | Cut Tape | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
play_circle_filledビデオ&トレーニング
Relative Humidity Sensors (RH Sensors)
A brief introduction to Renesas’ relative humidity sensors that offer high accuracy and fast measurement response times, enabling customers to improve overall system performance and feedback control. The humidity sensors feature excellent long-term stability as a result of a robust silicon carbide construction and an innovative design, improving useful lifetime and lowering effective cost.
