概要
Description

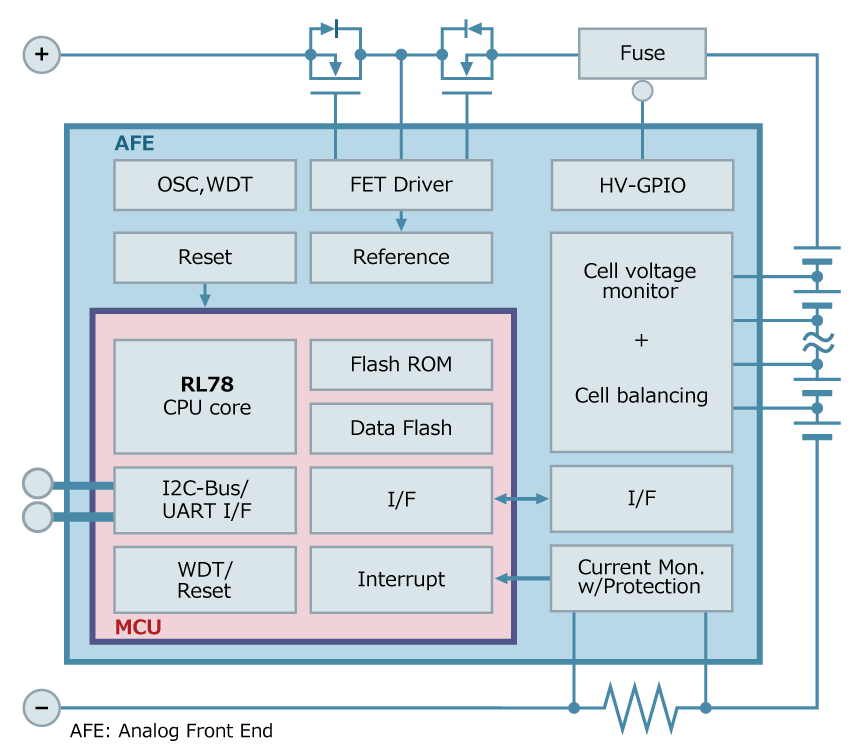

RAJ240090/RAJ240100は、MCUとアナログ・フロントエンド デバイスを1パッケージ化したルネサス リチウムイオン・バッテリ用残量ゲージIC（FGIC）です。 複数の低消費電力モードを持ち、超低消費電力動作で高いパフォーマンスを実現できるルネサスRL78 CPUコアと、様々なバッテリ管理機能を内蔵した製品です。 RAJ240090／RAJ240100残量ゲージ IC は、制御ファームウェアを内蔵フラッシュメモリに格納し、内蔵されたアナログ回路およびデジタル回路を制御して、電池の電圧／電流／温度測定、残量推定、過電流／電圧／温度保護などの電池管理動作を実行することができます。
特長
- 電池容量測定とプログラマブル保護機能を備えたバッテリ管理ソリューション
- リチウムイオンバッテリまたはリチウムポリマーバッテリを最大10個まで直列に接続可能。RAJ240090は3～8直列セル、RAJ240100は3～10直列セルをサポート
- ルネサス超低消費電力CPUコア「RL78」を搭載し、マルチ機能プロセスに対応
- メモリ
コードフラッシュメモリ：128KB
データフラッシュメモリ（最大10万回の消去／書き込み可能）：4KB
SRAM: 7KB - クロック・ジェネレータ
高速オンチップ・オシレータ：最大32MHz
低速オンチップ・オシレータ：32KHz
アナログ・フロントエンド(AFE) オンチップオシレータ：4.194MHz
アナログ・フロントエンド(AFE) 低速オンチップオシレータ: 131.072KHz - 汎用入出力ポート
合計：31ピン
CMOS入力/出力：20
CMOS入力：4
オープンドレイン入出力 [6V耐圧]：4
高電圧入出力[VCC公差]：3 - シリアルインタフェース
CSI（SPI）：2チャネル
I2C：2チャネル
UART：2チャネル
簡易I2C：2チャネル
CAN インタフェース（RS-CAN lite）: 1チャネル - タイマ
MCU 16ビットタイマ：6チャネル
MCU 12ビットインターバルタイマ：1チャネル
MCU リアルタイムクロック：1ch
アナログ・フロントエンド(AFE)タイマ：2チャネル
- アナログ・フロントエンド(AFE) タイマA：設定範囲: 125 ms～64 s
- アナログ・フロントエンド(AFE) タイマB：設定範囲：30.52us～125ms - 組込型A/Dコンバータ
アナログ・フロントエンド(AFE) 15ビット分解能シグマデルタA/Dコンバータ
MCU 8/10ビット分解能 A/Dコンバータ - バッテリセル電圧・温度（ANポート電圧）検出回路
MCUから制御することなく、シグマデルタADコンバータ（アナログ・フロントエンド）で電圧・温度の過不足を監視 - 電流積分回路
18ビット分解能シグマデルタA/Dコンバータ - インピーダンス測定回路
バッテリの電圧・電流を同時測定 - 過電流検出回路
短絡電流検出
充電過電流検出
放電過電流検出
充電覚醒電流検出
放電覚醒電流検出 - シリーズレギュレータ
3.3Vまたは5.0V CREG2
外付けNch MOSFETにより100mA以上の出力電流を実現 - MOSFETの充放電制御
ハイサイドNch MOSFET駆動回路内蔵
8ビットPWMによるプログラマブルMOSFET制御 - RTC機能対応
外部水晶振動子（32.768kHz）を接続し、内部クロックを生成 - 電圧および温度条件
電源電圧：VCC = 4.0～50 V
動作周囲温度：Ta = -40～+85°C - パッケージ情報
64ピン プラスチックモールドLQFP（[本体] 10.0 mm × 10.0 mm、0.5 mmピッチ）
