128K x 36 Synchronous Bank-Switchable Dual-Port SRAM
ページセクションへ移動：
Back to top
ECADモデルを調べる
概要
Description

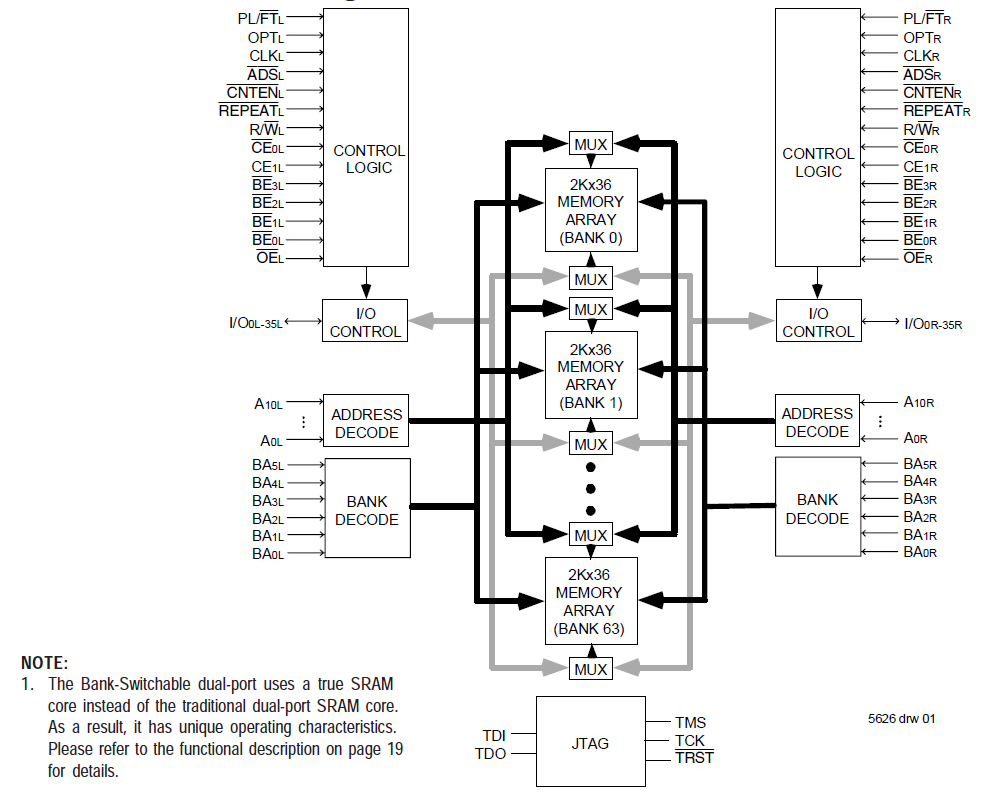

The 70V7599 is a high-speed 128K x 36 (4Mbit) synchronous Bank-Switchable Dual-Ported SRAM is organized into 64 independent 2Kx36 banks and has two independent ports with separate control, address, and I/O pins for each port, allowing each port to access any 2Kx36 memory block not already accessed by the other port. An automatic power down feature, controlled by CE0 and CE1, permits the on-chip circuitry of each port to enter a very low standby power mode.
特長
- Bank access controlled via bank address pins
- Selectable Pipelined or Flow-Through output mode
- Counter enable and repeat features
- Dual chip enables allow for depth expansion without additional logic
- Full synchronous operation on both ports
- Separate byte controls for multiplexed bus and bus matching compatibility
- LVTTL- compatible, 3.3V (±150mV) power supply for core
- LVTTL compatible, selectable 3.3V (±150mV) or 2.5V (±100mV) power supply for I/Os and control signals on each port
- Available in a 208-pin PQFP, 208-pin fpBGA, and 256-pin BGA packages
- Includes JTAG functionality
- Industrial temperature range (-40C to +85C) is available
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
PDF435 KB
|
データシート
|
||
PDF225 KB
|
アプリケーションノート
|
||
PDF154 KB
|
アプリケーションノート
|
||
PDF112 KB
|
アプリケーションノート
|
||
PDF138 KB
|
アプリケーションノート
|
||
PDF14 KB
|
デバイスエラッタ
|
||
PDF14 KB
|
デバイスエラッタ
|
||
PDF645 KB
|
EOL通知
|
||
PDF24 KB
|
製品変更通知
|
||
PDF252 KB
|
製品変更通知
|
||
PDF194 KB
|
製品変更通知
|
||
PDF729 KB
|
製品変更通知
|
||
PDF16 KB
|
製品変更通知
|
||
PDF290 KB
|
製品変更通知
|
||
PDF80 KB
|
製品変更通知
|
||
PDF38 KB
|
製品変更通知
|
||
PDF26 KB
|
製品変更通知
|
||
PDF197 KB
|
製品変更通知
|
||
PDF150 KB
|
製品変更通知
|
||
PDF13 KB
|
製品変更通知
|
||
PDF40 KB
|
製品変更通知
|
||
PDF274 KB
|
製品変更通知
|
||
PDF44 KB
|
製品変更通知
|
設計・開発
ソフトウェア／ツール
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
モデル
| Title | Type 降順で並び替え | Date | |
|---|---|---|---|
ZIP9 KB |
モデル－BSDL |
||
ZIP37 KB |
モデル－IBIS |
||
ZIP19 KB |
モデル－SPICE |
||
ZIP6 KB |
モデル－VHDL |
||
ZIP11 KB |
モデル－Verilog |
製品選択
Processing table
型名 |
Pkg. Type |
Lead Count (#) |
Temp. Grade |
Pb (Lead) Free |
Carrier Type |
ご購入 / サンプル |
|---|---|---|---|---|---|---|
| CABGA | 256 | C | No | Tray | ||
| CABGA | 256 | C | No | Reel | ||
| CABGA | 256 | C | No | Tray | サンプルを入手, | |
| CABGA | 256 | C | No | Reel | ||
| CABGA | 208 | C | No | Tray | サンプルを入手, | |
| CABGA | 208 | C | No | Reel | ||
| CABGA | 256 | C | No | Tray | サンプルを入手, | |
| CABGA | 256 | C | No | Reel | ||
| CABGA | 208 | C | No | Tray | サンプルを入手, | |
| CABGA | 208 | C | No | Reel |
