概要

説明

The 5PB1108 is a high-performance 1:8 LVCMOS clock buffer. It has best-in-class Additive Phase Jitter of 50 fsec RMS.

The 5PB1108 also supports an Output Enable function. It is available in 16-pin QFN and TSSOP packages and can operate from a 1.8 V to 3.3 V supply.


特長

  • High performance 1:8 LVCMOS clock buffer
  • Very low pin-to-pin skew <50 ps
  • Very low additive jitter <50 fs
  • Supply voltage: 1.8 V to 3.3 V
  • fmax = 200 MHz
  • Integrated serial termination for 50ohm channel

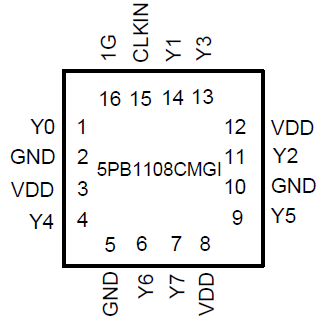

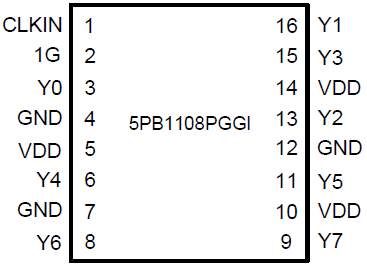

  • Packaged in 16-pin TSSOP and small QFN packages
  • Extended (-40°C to +105°C) temperature range

ドキュメント

Document title Document type
分類
日付 日付
PDF 431 KB データシート
PDF 146 KB アプリケーションノート
PDF 495 KB アプリケーションノート
PDF 442 KB アプリケーションノート
PDF 565 KB アプリケーションノート
PDF 217 KB 概要
PDF 252 KB 概要
PDF 1.83 MB 概要
PDF 268 KB 製品変更通知
PDF 611 KB 製品変更通知
PDF 611 KB 製品変更通知
PDF 596 KB 製品変更通知
PDF 544 KB 製品変更通知
13 items

設計・開発

モデル

モデル

タイトル 分類 分類 日付 日付
ZIP 24 KB モデル-IBIS
1 item
