R-Car H3Neは、R-Car H3eと同様の位置付けとしながら、データ通信速度や周辺ペリフェラルの最適化を行いました。R-Car H3eと同様に、車載情報システムや統合コックピットを含む、幅広いアプリケーションに適用できると共に、自動車用機能安全規格ISO 26262 (ASIL-B)に対応し、セキュリティ機能を強化しています。

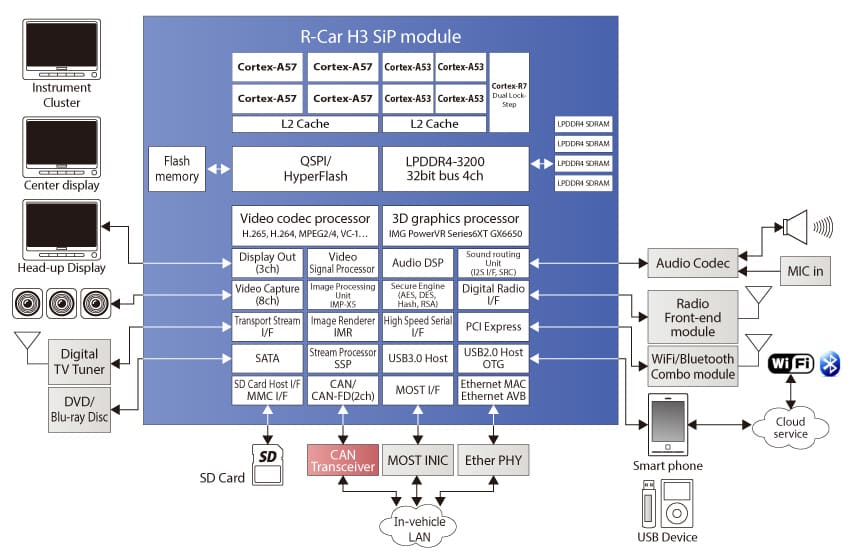

R-Car H3 Block Diagram
R-Car H3 Block Diagram
  • 自動車用機能安全規格ISO26262(ASIL-B)に対応
  • アーキテクチャを刷新し車載情報システム向けSoCとして最高レベルの性能を実現
  • 既存製品との互換性によるエコシステム活用、R-Carコンソーシアム 180社以上のパートナと連携

アプリケーション

  • 車載情報システム
  • 統合コックピット

ドキュメント

タイトル
分類 		日付
R-Car Gen3 User's Manual
PDF 40.63 MB 		マニュアル－ハードウェア
Guideline for Vector DaVinci Configurator Tool
PDF 763 KB 		アプリケーションノート
R-Car Series, 3rd Generation Modifying the LPDDR4 SDRAM Initialization Code
PDF 483 KB 		アプリケーションノート
R-Car Series, 3rd Generation Sequences of Activation and De-activation for Third-Generation R-Car Series Products
PDF 871 KB 		アプリケーションノート
R-Car Series, 3rd Generation Thermal Sensor Module (THS)
PDF 921 KB 		アプリケーションノート
R-Car Series, 3rd Generation USB High Speed Electrical Characteristics Tuning Guideline
PDF 305 KB 		アプリケーションノート
R-Car Series, 3rd Generation Using the BD9571MWF-M Power-Supply IC from ROHM in the Design of Power-Supply Circuits
PDF 3.26 MB 		アプリケーションノート
R-Car Series, 3rd Generation DRAM Refresh Rate Setting Application Notes
PDF 299 KB 		アプリケーションノート
R-Car Series, 3rd Generation R-Car DRAM Backup Function
PDF 966 KB 		アプリケーションノート
R-Car Series, 3rd Generation Guide on the Mechanical Handling of Renesas FCBGAs
PDF 2.12 MB 		アプリケーションノート
R-Car Gen3e User's Manual
PDF 492 KB 		マニュアル－ハードウェア
R-Car Gen3 User's Manual Initialization Sequence of LPDDR4 Interface
PDF 1.27 MB 		マニュアル－ハードウェア
12 items

設計・開発

ソフトウェアダウンロード

タイトル
分類 日付
R-Car Gen3 Bus Monitoring Tool for Linux
ZIP 2.35 MB 		ソフトウェア／ツール－評価版ソフトウェア
1 item

サンプルコード
タイトル
分類 日付
DRAM Sample Program R-Car Gen3 LPDDR4
ZIP 2 KB 		サンプルコード
1 item

製品仕様

項 目 R-Car H3Ne(-1.7G) 仕様
製品名 (型名) R-Car H3Ne (R8A779M8)
R-Car H3Ne-1.7G (R8A779MB)
電源電圧 3.3/1.8 V(IO), 1.1V(LPDDR4), 0.8V(core), 2.5V(EthernetAVB)
CPUコア Arm®Cortex®-A57
Quad		 Arm®Cortex®-A53
Quad		 Arm®Cortex®-R7
Dual Lock-Step対応
キャッシュ
メモリ		 L1命令キャッシュ：48Kバイト
L1データキャッシュ：32Kバイト
L2キャッシュ：2Mバイト		 L1命令キャッシュ：32Kバイト
L1データキャッシュ：32Kバイト
L2キャッシュ：512ｋバイト		 L1命令キャッシュ：32Kバイト
L1データキャッシュ：32Kバイト
外部メモリ
  • DDR専用バスにLPDDR4-SDRAMを接続可能
  • 最大動作周波数： 1600MHz
  • データバス幅： 32ビット x 2 チャンネル (12.8GB/s x 2)
外部拡張
  • PCIエクスプレス2.0 (1レーン) x 2チャネル
3Dグラフィクス
  • IMG PowerVR Series6XT GX6650
ビデオ機能
  • ビデオ表示インタフェースx 3チャネル
  • ビデオ入力インタフェースx 8チャネル
  • ビデオcodecモジュール(H.265、H.264/AVC、MPEG-4、VC-1等)
  • I/P変換モジュール
  • TS インタフェース x 2チャネル
  • ストリームプロセッサ
  • ビデオ画像処理機能 (リサイズ、ダイナミックガンマ補正、色空間変換、超解像、回転、Lossy圧縮、可逆データ伸張)
  • 歪み補正モジュール x 4チャネル(IMR-LSX4)
オーディオ
機能
  • オーディオDSP
  • サンプリングレート変換 × 10チャネル
  • サウンドシリアルインタフェース × 10チャネル
  • MOST DTCP暗号対応
ストレージ
インタフェース
  • USB 3.0 ホストインタフェース(DRD対応) x 1ポート(wPHY)
  • USB 2.0 ホスト/ファンクション/OTGインタフェース x 2ポート(wPHY)
  • SDホストインタフェースx 4チャネル(SDR104対応)
  • マルチメディアカードインタフェース × 2チャネル
  • Serial ATAインタフェース × 1チャネル
車載
インタフェース
  • メディアローカルバス(MLB)インタフェース x １チャネル(3線式)
  • コントローラエリアネットワークインタフェース(CAN-FD対応)× 2チャネル
  • Ethernet AVB 1.0対応MAC内蔵
    インタフェース：RGMII
    Ethernet AVB (802.1BA)
    • IEEE802.1BA
    • IEEE802.1AS
    • IEEE802.1Qav
    • IEEE1722
暗号処理部
  • 暗号処理エンジン(AES、DES、ハッシュ関数、RSA)x 2チャンネル
  • SystemRAM
その他周辺機能
  • SYS-DMAC x48チャネル、Realtime-DMAC x16チャネル
    Audio-DMACx32チャネル、Audio(周辺)-DMAC x29チャネル
  • 32bitタイマ x26チャネル
  • PWMタイマ × 7チャネル
  • I2C バスインタフェース × 7 チャネル
  • シリアルコミュニケーションインタフェース(SCIF) × 11チャネル
  • クワッド・シリアルペリフェラルインタフェース(QSPI) x 2チャネル(HyperFlash対応)
  • クロック同期シリアルインタフェース(MSIOF) × 4チャネル（SPI/IISサポート）
  • Ethernetコントローラ (IEEE802.3uに準拠したMAC内蔵、RGMIIインタフェース、PHYデバイスと接続可能)
  • デジタルラジオインターフェース(DRIF) x 4チャネル
  • 割り込みコントローラ(INTC)
  • クロック発振器(CPG)： PLL 内蔵
  • オンチップデバッグ機能
低消費電力
モード
  • モジュール電源遮断機能
  • AVS（Adaptive Voltage Scaling）機能、DVFS(Dynamic Voltage and Frequency Scaling)機能 及びDDR-SDRAM 電源バックアップモードをサポート
パッケージ 1022-pin FBGA 0.8mmピッチ(29mm × 29mm)
開発環境 ベンダ各社が提供しているArm対応ICEが使用可能
評価ボード 以下の特長をもつリファレンスプラットフォームを準備しています
(1) 車載情報機器向けの周辺回路を搭載し、ユーザシステムの実機検証環境を実現
(2) アプリケーションソフト等のソフトウェア開発ツールとして使用可能
(3) ユーザによるオリジナル機能の追加が可能
ソフトウェア
プラットフォーム
  • 対応OS:Linux、Android、QNX® Neutrino® RTOS、Green Hills INTEGRITY® RTOS and MultivisorTM 他
  • OpenGL ES3.1に対応したグラフィックスライブラリ、OpenMAX IL I/Fに対応したH.265、H.264、MPEG-4、VC-1ビデオコーデックライブラリ、OS標準のAPIに対応したBSPを準備しており、トータルシステム へのソフトウェアソリューションを提供します
