アナログフロントエンドの設定を環境変化に応じて柔軟に変更可能なスマートアナログIC
ページセクションへ移動：
Back to top
ECADモデルを調べる
概要
Description

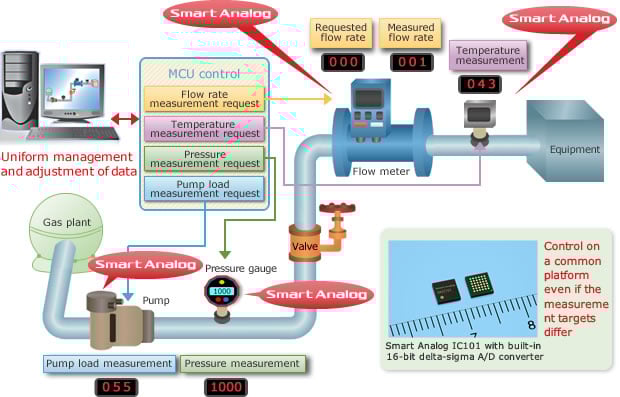

Smart Analog IC101は16ビットΔΣA/Dコンバータ、プログラマブルゲインアンプを搭載し、圧力・流量・電力・温度計測等の産業機器、血圧・体重測定等のヘルスケア機器に最適です。.
- 高性能・高機能AFEを小型パッケージに搭載
- 回路設定情報格納用にフラッシュメモリを内蔵
- 様々なセンサに対応
RAA730101は，流量・圧力計測に用いられる差動出力センサに最適なプログラマブル・ゲイン計装アンプ付き，16ビット∆Σ A/DコンバータICです。温度センサ回路，センサ（外部デバイス）用電源回路，内部基準電圧生成回路を内蔵しています。シリアル・ペリフェラル・インタフェース（SPI）通信，または調歩同期式シリアル通信（UART）を用い，各機能ブロックのシステム設定を外部デバイスから制御し，計測結果データを外部デバイスへ出力します。また，各機能ブロックのシステム設定データを格納するフラッシュ・メモリも内蔵しています。パッケージは，36ピンFBGAを採用し，流量・圧力計測等のセットの小型化に貢献します。
特長
- RAA730101（RAA7301014CBG、RAA7301013CBG）16 ビットΔΣA/Dコンバータ内蔵型・プログラマブル・ゲイン計装アンプ搭載
- Input Mux：4 チャネル(差動入力モード/シングルエンドモードを選択可能)
- プログラマブル・ゲイン計装アンプ（PGIA）(ゲイン / オフセット調整機能)
- ローパス・フィルタ(16 ビットΔΣA/Dコンバータに内蔵)
- 5 ビットD/Aコンバータ(オフセット調整機能)
- 出力電圧可変レギュレータ(Sensor Bias)
- 温度センサ回路(内部で16 ビットΔΣA/Dコンバータに接続)
- 通信形式：SPI / UART (選択可能)
- システム設定データ格納用フラッシュ・メモリ256 bytes
- 動作電圧範囲：2.7 – 5.5 V
- 動作温度範囲：RAA7301014CBG Ta= -40 to +125 ℃; RAA7301013CBG Ta= -40 to +105 ℃
- パッケージ：36-pin FPBGA (4 x 4)
アプリケーション
アプリケーション
- 圧力・流量・電力・温度計測等の産業機器
- 血圧・体重測定等のヘルスケア機器
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Smart Analog Easy StarterSmart Analog Easy Starter is a GUI evaluation tool for designing the analog front-end circuit of Smart Analog devices.ダウンロード: | Circuit Design Tool | ルネサス |
| API Builder SAIC101API Builder SAIC101 is a coding assistance tool for editing the API for controlling the Smart Analog IC101.ダウンロード: | Code Generator | ルネサス |
サンプルコード
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
