概要

Description

ルネサスは、インテリジェントパワーデバイス(IPD)を用いた効率的な配電ネットワークソリューションを提供します。IPDの持つ保護・診断機能により、機械式リレーよりも高い安全性を実現します。

このソリューションは、電流監視機能を追加することによってワイヤハーネスの最適化および信頼性向上に貢献します。

E-Fuse:Electronic Fuse with IPD

このシステムのメリット:

  • 従来のヒューズからの置き換えによりヒューズボックスのサイズと重量を低減。10本の出力を搭載したコンパクトなリファレンスボードを実現。
  • E-Fuse(IPD)はソフトウェアにてメンテナンスフリーとワイヤ保護を実現。各種ケーブルにあわせたヒューズ特性に対応可能なため、細径化によるワイヤハーネスの軽量化に貢献。
  • IPDの出力電流をMCUで監視して、演算することで高精度な溶断回避制御を実現するソフトウェアを提供
  • パーキングモード*1時に、IPDをオンにして電流をモニタしながらMCUを低消費電力モードに切り替え可能

*1 パーキングモード:エンジンをOFFにして駐車している時に低消費電力で動作させる状態

画像

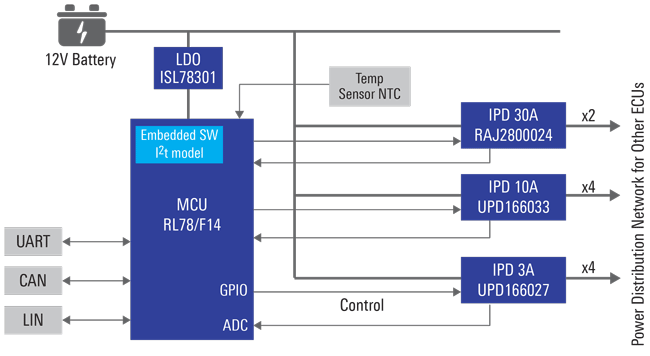

Power Distribution Box with E-Fuse
