USB-Type-C® 1ポート搭載・3セル (直列接続) リチウムイオンバッテリPower Bankリファレンスボード
ページセクションへ移動：
概要
説明

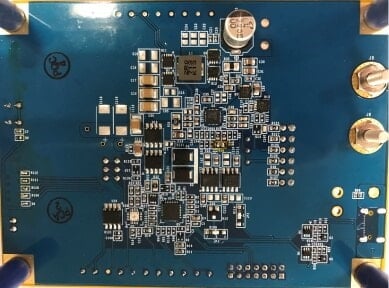

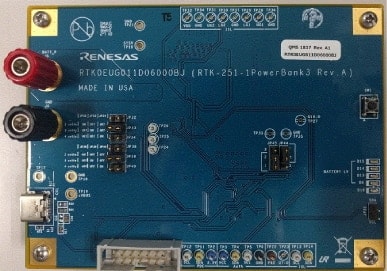

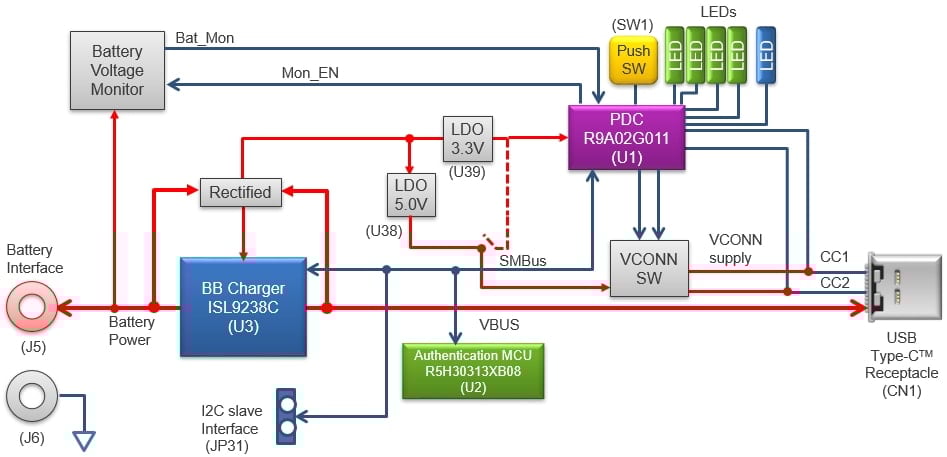

2~4セルのリチウムイオン電池パワーバンクのUSB認定リファレンスソリューションです。 このリファレンス・デザインは、電圧変換とバッテリ充電を行う昇降圧チャージャISL9238Cと、PDコントローラR9A02G011で構成されています。
USB Type-C® ポートは、デュアル ロールパワー (DRP) をサポートし、ソース ロールでProgramable Power Supply (PPS) をサポートする機能を備えています。 また、USB Type-C®ポートで充電する、バッテリーが内蔵製品を評価するためのシンク専用ロールもサポートしています。
ファームウェア(ソフトウェア)設計用に、この評価ボードには以下が付属しています。
- ファームウェア生成支援ツール(PDC image generator、PDC-IMGGEN)は、GUIツールにより、必要なUSB PD機能をパラメータとして設定でき、USB PD3.0準拠ファームウェアを使用して、標準のUSB PD機能の迅速なターンアラウンドソリューションを提供します。
- ソフトウェアデザインキット(SDK)は、USB PD3.0準拠ファームウェアを搭載しており、R9A02G011 PDC内のリソースを利用して追加機能や独自機能を実装するための優れた柔軟性を提供します。
このようなリファレンスソリューションを提供することで、エンジニアはすぐに製品設計を開始できます。
USB認証:
TID: 1090007, RTK-251-1PowerBank3, 45W
TID: 1090008, RTK-251-1PowerBank3, 15W PPS
特長
- USB Power Delivery および USB-Type-C®
- USB-Type-C® 1ポート
- Power Role: Dual Role (Try.SRCモード対応)
- Source時出力電圧 (PPSなし): 5, 9, 12, 15, 20V および 2種類の追加電圧まで。
- Source時出力電圧(PPSあり): 5V および 5VProg.
- Power Sink: 5 - 20V (可変入力対応)
- USB-Type-C® Authentication レスポンダ機能サポート (RTK0EUG011D06010BJのみ)
- USB Power Delivery Firmware Update feature (PDFU) 機能サポート(RTK0EUG011D06010BJのみ)
- バッテリチャージャ
- バッテリタイプ: リチウムイオンバッテリ
- セル数: 2, 3 または 4 シリーズセル (通常機能: デフォルト設定 = 3シリーズセル)
- トリクル充電（細流充電）
- 5 LED表示
- USB-Type-C® ポートステータス表示用 (1 LED)
- バッテリ残量表示用 (4 LED)
- 保護機能
- 過熱保護 (USB-Type-C® レセプタクル)
- 過電圧保護 (VBUS電圧)
- 過電流保護 (VBUS電流)
