概要

iW1821 AccuSwitch™デジタルPWMコンバータは、高精度の制御回路と1200Vバイポーラ接合トランジスタ（BJT）パワースイッチを統合し、最大12Wの出力電力でオフライン電力変換のためのソリューションを提供します。

ルネサスのPrimAccurate™一次側デジタル制御アルゴリズムにより、故障の原因となるオプトカプラが不要となり、優れたクロスレギュレーション精度を実現し、 産業アプリケーションや家電製品に求められる長寿命化、高性能化、低コスト化を実現します。

出力は大容量コンデンサへの起動がスムーズに行えるように設計されており、かつ起動時間が短いのが特徴です。 効率を最適化する擬似共振モードで動作し、無負荷時の消費電力50mW未満を実現する低消費電力モードを搭載し、世界のエネルギー効率規制をクリアしています。

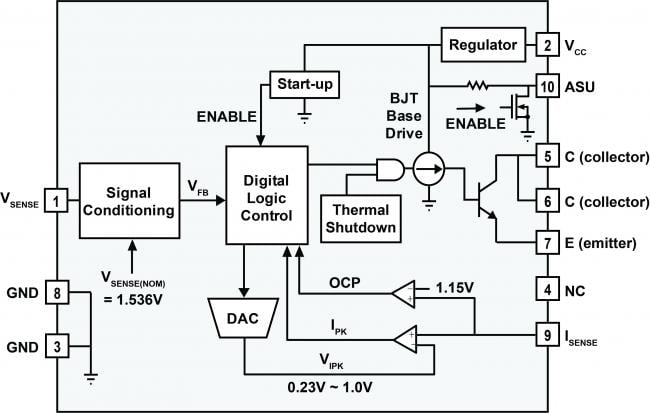

iW1821 Functional Block Diagram

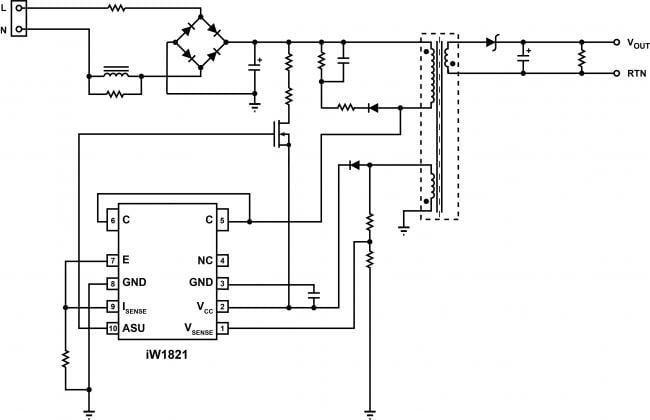

iW1821 Typical Applications Diagram
iW1821 Functional Block Diagram
iW1821 Typical Applications Diagram
  • 出力電力12W
  • AccuSwitch™内蔵1200V Power BJT
  • PrimAccurate™一次側制御
    • オプトカプラ不要
  • 正確な電圧クロスレギュレーションを実現するインテリジェントなデジタル制御ループ
  • グローバルなエネルギー効率規格に適合
    • 無負荷時の消費電力50mW未満
  • 擬似共振制御による最適な効率化
  • 適応制御型ソフト起動
    • 大容量負荷（最大6,000μF）への高速かつスムーズな起動
  • EZ-EMI™設計
    • フィルタ処理の必要性を軽減
    • グローバルEMI規格を容易にクリア
  • 保護機能
    • 過温度保護機能内蔵
    • 出力過電圧および過電流の防止
    • 検出抵抗器の短絡保護
  • 熱効率に優れたSO-10 Batwingパッケージ
グリーン産業革命に向けた3相スマート電力メータ
Solar Irrigation Pump Controller スマートソーラー灌漑ポンプコントローラ
電気自動車（EV）用充電器ウォールボックス

アプリケーション

  • Three-Phase Smart Electricity Meters
  • Industrial Applications

ドキュメント

タイトル 分類 日付
iW1821 Product Summary
PDF515 KB
製品概要
iW1821 Datasheet
PDF1.38 MB
データシート
Reference Design EBC10241: iW1821-00 Three-Phase Input Voltage, 12V, 1A Output Design
ZIP2.32 MB
その他資料
Reference Design EBC10308: iW1821-00 Three-Phase Input Voltage, 12V, 0.8A Nominal, 1.5A Peak Output Design
ZIP2.94 MB
その他資料

設計・開発

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

    Processing table
    型名
    Pkg. Type
    Carrier Type
    ご購入 / サンプル
    iW1821-00
    play_circleActive
    memory
    view_in_ar
    サンプル入手可能
    		 SO-10 Batwing Tape & Reel サンプルを入手,
    iW1821-01
    play_circleActive
    memory
    view_in_ar
    サンプル入手可能
    		 SO-10 Batwing Tape & Reel サンプルを入手,
    iW1821-11
    play_circleActive
    memory
    view_in_ar
    サンプル入手可能
    		 S0-10 Batwing サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
