FemtoClock™ 2評価キット
本製品は，ポイント・オブ・ユースのジッタ減衰器およびクロックジェネレータであるRC32504AおよびRC22504A用の評価キットです。 本ボードにはRC32504Aデバイスが搭載されています。RC22504Aは機能的にはRC32504Aのサブセットですので、本ボードを使ってどちらか、あるいは両方のデバイスを評価することができます...
FemtoClock™ 2 Jitter Attenuator or Clock Generator
ページセクションへ移動：
概要
説明

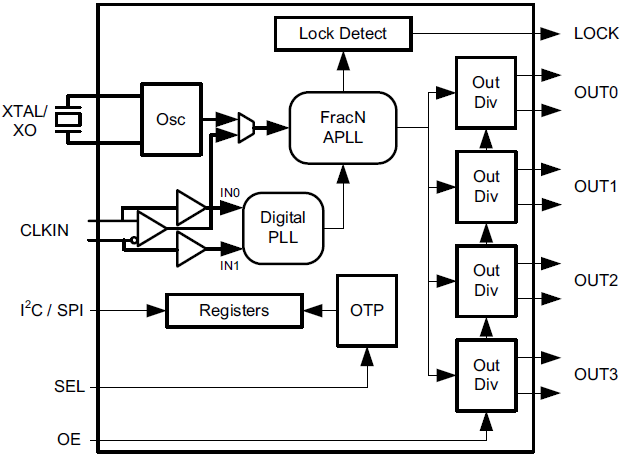

The RC32504A is a small, low-power timing component designed to be placed immediately adjacent to a PHY, switch, ASIC or FPGA that requires several reference clocks with jitter performance less than 100fs. The RC32504A can act as a frequency synthesizer to locally generate the reference clock, a jitter attenuator to perform local clean-up and/or frequency translation of a centrally-supplied reference, a synchronous Ethernet equipment clock to perform passband filtering and clean-up of network-supplied references or as a DCO for frequency margining or OTN clock applications.
特長
- Jitter below 100fs RMS (10kHz to 20MHz)
- Compliant with ITU-T G.8262 for synchronous Ethernet/OTN (EEC/OEC) and ITU-T G.8262.1 for enhanced synchronous Ethernet/OTN (eEEC/eOEC)
- PLL core consists of fractional-feedback Analog PLL (APLL) which can optionally be steered by a Digital PLL (DPLL)
- Operates from a 25MHz to 80MHz crystal or XO
- APLL frequency independent of input/crystal frequency
- Operates as a frequency synthesizer, jitter attenuator, synchronous equipment slave clock or Digitally Controlled Oscillator (DCO)
- DPLL loop filter programmable from 0.1Hz to 12kHz
- DCO has tuning granularity of < 1ppb
- Programmable input buffer supports HCSL, LVDS, or two LVCMOS with no external terminations needed
- Input frequencies: 1MHz to 800MHz (250MHz for LVCMOS)
- Reference monitor qualifies/disqualifies input clock
- Programmable status output
- 4 differential/8 LVCMOS outputs
- Any frequency from 10MHz to 1GHz (180MHz for LVCMOS)
- Programmable output buffer supports HCSL (DC-coupled), LVDS/LVPECL/CML (AC-coupled) or two LVCMOS
- Differential output swing is selectable: 400mV to 800mV
- Output clock phase individually adjustable in 100ps steps
- Output Enable input with programmable effect
- Supports up to 1MHz I2C or up to 20MHz SPI serial processor port
- Can configure itself automatically after reset through internal customer-definable One-Time Programmable (OTP) memory with up to four different configurations

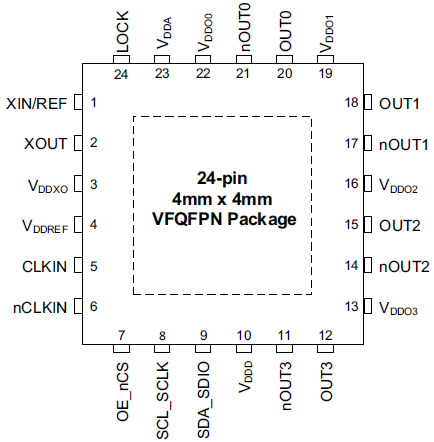

- 4 × 4 mm 24-VFQFPN package
製品比較
アプリケーション
ドキュメント
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日付 |
| データシート | PDF 2.82 MB | |
| アプリケーションノート | PDF 91 KB | |
| アプリケーションノート | PDF 1.16 MB | |
| 概要 | PDF 872 KB | |
| マニュアル－ソフトウェア | PDF 1.53 MB | |
| アプリケーションノート | PDF 1.99 MB | |
| アプリケーションノート | PDF 377 KB | |
| アプリケーションノート | PDF 129 KB | |
| アプリケーションノート | PDF 256 KB | |
| アプリケーションノート | PDF 433 KB | |
| マニュアル－ソフトウェア | PDF 1.22 MB | |
| その他資料 | XLSX 482 KB | |
| ガイド | PDF 80 KB | |
| レポート | PDF 15.98 MB | |
| アプリケーションノート | PDF 353 KB | |
| アプリケーションノート | PDF 395 KB | |
| アプリケーションノート | PDF 170 KB | |
| アプリケーションノート | PDF 495 KB | |
| アプリケーションノート | PDF 442 KB | |
| アプリケーションノート | PDF 115 KB | |
| アプリケーションノート | PDF 233 KB | |
| アプリケーションノート | PDF 131 KB | |
| アプリケーションノート | PDF 180 KB | |
| アプリケーションノート | PDF 160 KB | |
| アプリケーションノート | PDF 120 KB | |
| アプリケーションノート | PDF 143 KB | |
| アプリケーションノート | PDF 565 KB | |
| アプリケーションノート | PDF 136 KB | |
| アプリケーションノート | PDF 202 KB | |
| アプリケーションノート | PDF 438 KB | |
| アプリケーションノート | PDF 108 KB | |
31 items
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Renesas IC Toolbox (RICBox) Renesas IC Toolbox（RICBox）ソフトウェアプラットフォームは、ソフトウェアを実行するコンピュータに接続することで、評価キット上のルネサスデバイスをお客様が設定することを可能にします。
|
Software Package | ルネサス |
1 item
|
||
ボード＆キット
ボード＆キット
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
| VFQFPN | 24 | -40 to 85°C | I | Yes | Tray | サンプルを入手, | |
| VFQFPN | 24 | -40 to 85°C | I | Yes | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
サポート
Renesas Samples
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
注文可能な製品番号を選択
| 発注型名 | サンプル |
|---|---|
| RC32504A000GNK#BB0 | Availability |
