ルネサスでは、冷蔵庫のインバータ制御に適したマイコンとしてFPU搭載のベクトル制御に適したRX23Tグループや、少ピンでもベクトル制御が可能なRL78/G14グループをラインアップし、冷蔵庫のエコ化を実現します。冷蔵庫のシステム制御には、庫内温度を精密に制御するため豊富なA/Dコンバータを搭載したRL78/G13グループ、RX230グループ、RA4M1グループが最適です。また、インタフェース用マイコンとしてRX130グループ、RX230グループ、RX651グループ、RA4M1グループ、RA2L1グループを使用することにより、操作パネルの凹凸をなくし清掃容易性や整備性が向上します。

画像

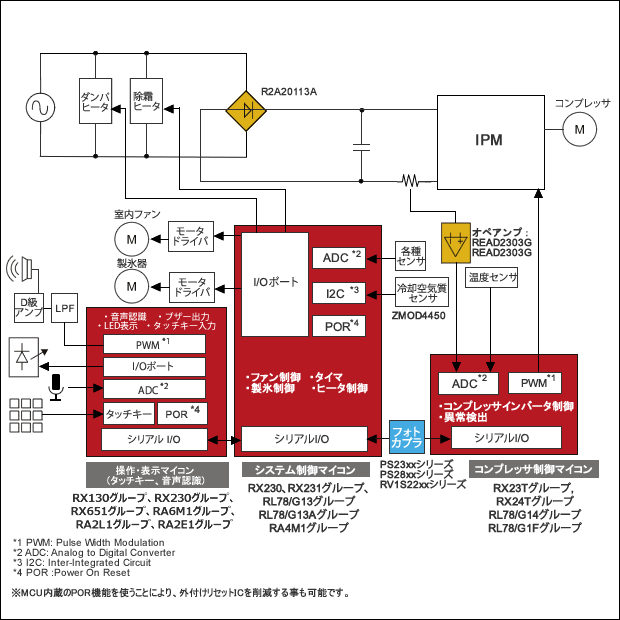

冷蔵庫(ハイエンド)ブロック図
ブロック 半導体 推奨品名 特長他
システム制御部 システム制御マイコン RX230グループ
RX231グループ
DSP/FPUを強化、タッチ機能を搭載、機能安全
RL78/G13グループ
RL78/G13Aグループ
5V動作、小型パッケージ、ラインアップ充実
5V動作、動作電流を低減した
RA4M1グループ Arm Cortex-M4コア、LCDコントローラ、タッチ機能
センサ ZMOD4450 庫内空気質監視
コンプレッサ制御部 コンプレッサ制御マイコン RX23Tグループ
RX24Tグループ
FPU搭載で1インバータ制御に最適
FPU搭載、2モータ同時制御可能
RL78/G14グループ
RL78/G1Fグループ
三相PWMタイマ*1、小型パッケージ、ラインアップ充実
モータ制御機能強化の多機能マイコン
タッチキー、操作部 操作マイコン RX130グループ 5V対応、タッチキー機能を強化
RX230グループ 音声認識
DSP/FPUを強化、タッチ機能を搭載、機能安全
RX651グループ 音声認識
大容量RAM、セキュリティ、コネクティビティ搭載
RA6M1グループ タッチキー+音声認識
Arm Cortex-M4コア、タッチと高度なアナログ機能搭載
RA2L1グループ
RA2E1グループ
Arm Coretex-M23コア、5V、システムコントロール、タッチ機能搭載、セーフティ
センサ出力 CMOSオペアンプ READ2303G
READ2304G
フルレンジ入出力、高スルーレート
低消費電量、高スルーレート
PFC電源 PFC IC R2A20112ASP 臨界モード シングル
制御部の
マイコンI/F
汎用フォトカプラ PS23xxシリーズ
PS28xxシリーズ
RV1S22xxシリーズ
高絶縁耐圧(5kVr.m.s.)、4p-LSOP Ta=115℃対応
高絶縁耐圧(2.5kVr.m.s.)、4p-SSOP Ta=110℃対応
高絶縁耐圧(5kVr.m.s.)、4p-LSSOP Ta=115℃対応

*1 PWM: Pulse Width Modulation
