3Dジェスチャリファレンスデザイン

ルネサス静電容量タッチキーソリューションを応用した空間上の手の位置を検出するリファレンスデザインです。センサから最大200mmの高さまでの手の位置を(x,y,z)の座標に変換します。また、正確かつ高速に変換出来るのでジェスチャ動作や簡単な図形認識による機器の操作を可能とします。

2Dジェスチャリファレンスデザイン

2Dジェスチャリファレンスデザインは、複数の静電容量近接センサを組み合わせて一定時間、電極の上に手をかざしたり、近づけたり、複数の電極をまたがる様な手の動きを検知し簡易的にジェスチャ操作を可能とします。

特長

  • 高感度・高ノイズ耐性のルネサス静電容量タッチキーソリューションがベース
  • センサから最大200mmの高さまで手の位置を認識
  • 最大精度1 mm
  • ノイズ、遮蔽物に強い
  • 壁、ガラス、紙などの遮蔽物越しにセンシング可能
  • イミュニティノイズ規格IEC61000 4-3,4-6 Level3 class B* 対応
  • *class B: ノイズ環境下且つ物体の接近が無い状態で誤検出しないこと。
  • 様々な製品に応用可能
  • 高性能、省電力の32bitマイコン+タッチIPが製品のシステムコントロール+3Dジェスチャ操作を実現
  • 従来のタッチキーとの混在もOK(ジェスチャ+タッチボタン)

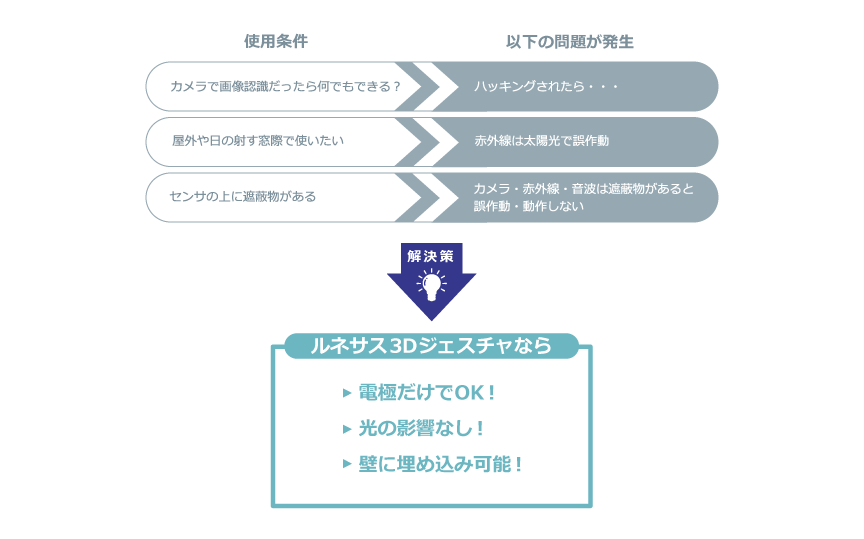

従来技術(赤外線、音波、カメラ等)の問題点を、ルネサス"非接触ユーザインタフェース・リファレンスデザイン"が解決!

画像
3Dジェスチャソリューション

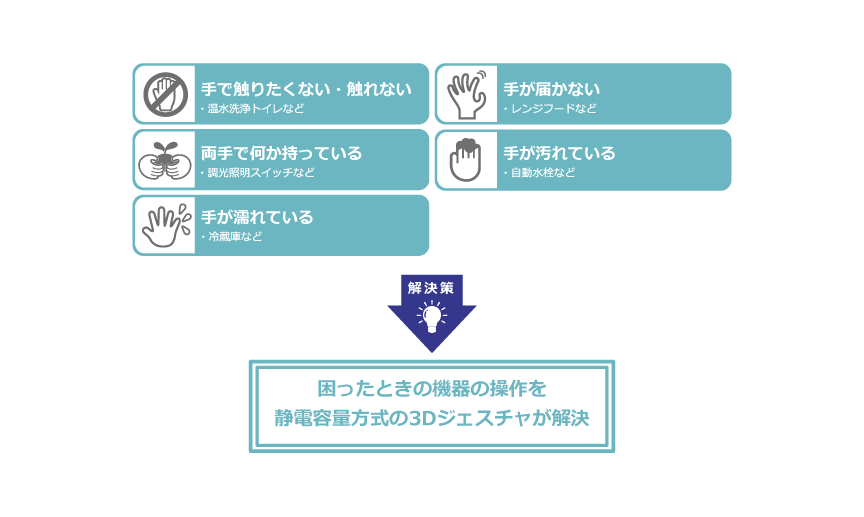

触れずに操作するユーザーインタフェースのご提案

画像
触れずに操作するユーザーインタフェースのご提案

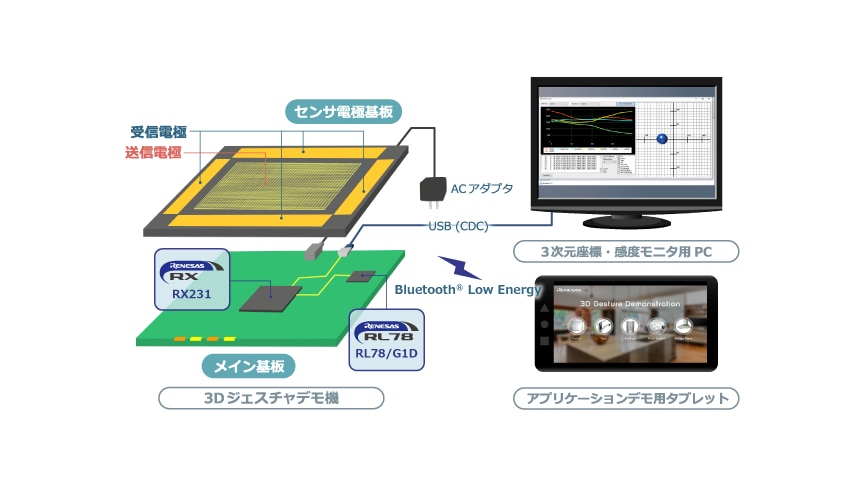

ハードウェア構成

画像
ハードウェア構成
リファレンスデザイン アプリケーションノート ガーバデータ
3D標準版 (160mm) RX231 CTSU応用事例 3Dジェスチャ デモセット ハードウェア Rev.1.00 (PDF | English, 日本語) CTSU 3Dジェスチャリファレンデザイン標準版ガーバデータ (ZIP | English, 日本語)
3D小型版 (80mm) RX130 CTSU 応用事例 3D ジェスチャ デモセット ハードウェア(小型版) Rev.1.00 (PDF | English, 日本語) CTSU 3Dジェスチャリファレンスデザイン小型版・ガーバデータ (ZIP | English, 日本語)
3Dスリム版(100mm) RX130 5月初旬公開予定 CTSU 3Dジェスチャリファレンスデザインスリム版・ガーバデータ (ZIP | English, 日本語)
2Dジェスチャ(300*50mm) RX130 5月初旬公開予定 CTSU 2Dジェスチャリファレンスデザイン・ガーバデータ (ZIP | English, 日本語)

ソフトウェア構成

RXファームウェア ご提供内容 コードサイズ
3D標準版(160mm) RX231
CTSU 3Dジェスチャデモセットサンプルソフトウェア - Sample Code (r01an4101jj0210) (ZIP | English, 日本語)
ジェスチャ認識バイナリコード
座標検出ミドルウエア
タッチAPI
ROM: 34.2 KB
RAM: 5.8 KB
3D小型版 (80mm) RX130
CTSU 3Dジェスチャデモセットサンプルソフトウェア - Sample Code (r01an4101jj0210) (ZIP | English, 日本語)
ジェスチャ認識バイナリコード
座標検出ミドルウエア
タッチAPI
ROM: 27.4 KB
RAM: 4.8 KB
3Dスリム版(100mm) RX130
CTSU 3Dジェスチャデモセットサンプルソフトウェア - Sample Code (ZIP | English, 日本語)
ジェスチャ認識バイナリコード
座標検出ミドルウエア
タッチAPI
ROM: 27.3 KB
RAM: 4.9 KB
2Dジェスチャ(300*50mm) RX130
CTSU 2Dジェスチャデモセットサンプルソフトウェア (ZIP | English, 日本語)
サンプルプログラム
タッチAPI
ROM: 38.8 KB
RAM: 3.8 KB

*電極の配置、USBの有無などを除きジェスチャ認識、座標検出ミドルウエアは同一です。

PCソフトウェア ご提供内容 コードサイズ
CTSU 3Dジェスチャデモセット評価ツール「3D Monitor」 Rev.1.00 - Sample Code (ZIP | English, 日本語)
3次元座標、ジェスチャ動作、電極感度などご評価いただけます。
実行形式のexeファイル
CTSU 2Dジェスチャデモセット評価ツール「2D Monitor」 Rev.1.00 - Sample Code (ZIP | English, 日本語)
2次元簡易ジェスチャ動作、電極感度などご評価いただけます。
実行形式のexeファイル

descriptionドキュメント

タイトル language 分類 形式 サイズ 日付
Workbench6 V1.07.00 静電容量タッチ統合開発環境 ユーザーズマニュアル Rev.1.00 English マニュアル-開発ツール PDF 9.22 MB
CTSU 応用事例 3D ジェスチャ デモセット ハードウェア(小型版) Rev.1.00 English アプリケーションノート PDF 1.73 MB
CTSU 3Dジェスチャデモセット評価ツール「3D Monitor」 Rev.1.00
関連ファイル: サンプルコード
English アプリケーションノート PDF 1.12 MB
CTSU 3Dジェスチャデモセットサンプルソフトウェア Rev.2.10
関連ファイル: サンプルコード
English アプリケーションノート PDF 1.03 MB
CTSU応用事例 3Dジェスチャ デモセット ハードウェア Rev.1.00 English アプリケーションノート PDF 4.25 MB

file_downloadダウンロード

タイトル language 分類 形式 サイズ 日付
CTSU 3Dジェスチャリファレンスデザインスリム版・ガーバデータ English ソフトウェア/ツール-その他 ZIP 106 KB
CTSU 2Dジェスチャリファレンスデザイン・ガーバデータ English ソフトウェア/ツール-その他 ZIP 46 KB
CTSU 3Dジェスチャリファレンスデザイン小型版・ガーバデータ English ソフトウェア/ツール-その他 ZIP 194 KB
CTSU 3Dジェスチャリファレンデザイン標準版ガーバデータ English ソフトウェア/ツール-その他 ZIP 474 KB
CTSU 2Dジェスチャデモセットサンプルソフトウェア English サンプルコード ZIP 340 KB
CTSU 2Dジェスチャデモセット評価ツール「2D Monitor」 Rev.1.00 - Sample Code English サンプルコード ZIP 1.08 MB
CTSU 3Dジェスチャデモセットサンプルソフトウェア - Sample Code English サンプルコード ZIP 368 KB
CTSU 3Dジェスチャデモセット評価ツール「3D Monitor」 Rev.1.00 - Sample Code English サンプルコード ZIP 1.20 MB
- CTSU 3Dジェスチャデモセット評価ツール「3D Monitor」 Rev.1.00 English アプリケーションノート PDF 1.12 MB
CTSU 3Dジェスチャデモセットサンプルソフトウェア - Sample Code (r01an4101jj0210) English サンプルコード ZIP 2.17 MB
- CTSU 3Dジェスチャデモセットサンプルソフトウェア Rev.2.10 English アプリケーションノート PDF 1.03 MB
