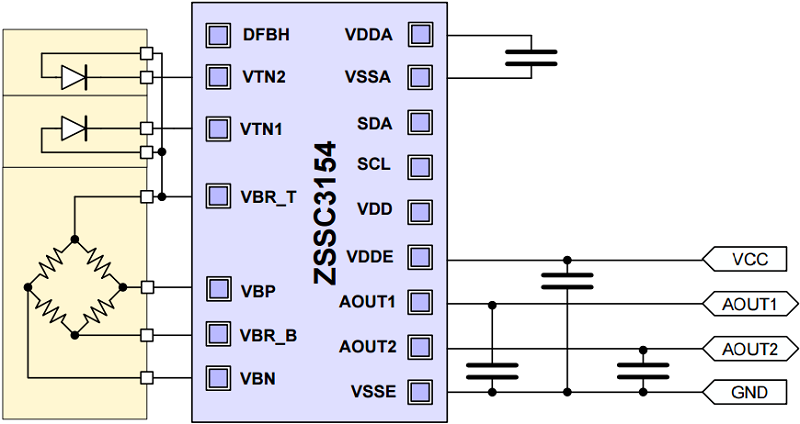

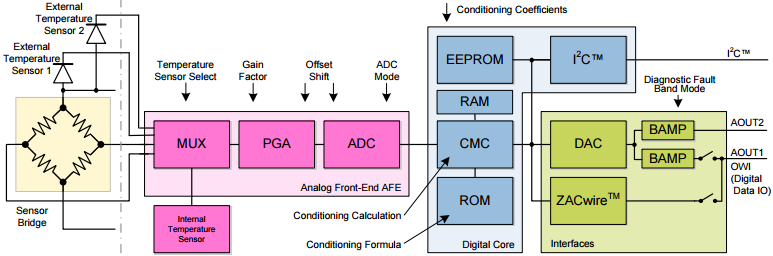

The ZSSC3154 is an integrated circuit for highly accurate amplification and sensor-specific correction of a bridge sensor signal. Up to two temperature sensors can also be read in parallel. The circuitry provides different configurations of the analog outputs to show two measurement results simultaneously. This also allows generating a complementary bridge sensor signal, which is often required in safety-relevant applications. The ZSSC3154 can take readings from two external temperature sensors to compensate the temperature drift of the bridge sensor signal and to output a separate temperature signal. An internal calibration microcontroller in addition with an on-chip EEPROM performs the digital compensation of the sensor offset, the sensitivity, the temperature drift, and the nonlinearity. The one-pass digital end-of-line calibration plus the integrated broken chip-detection supports automatic and highly efficient mass production.

特長

  • Differential bridge sensor input
  • Half-bridge sensor or temperature sensor input
  • Digital compensation of offset, gain, nonlinearity and temperature dependency
  • Two analog outputs, behavior programmable by EEPROM configuration
  • Sequential analog output mode provides two measurands at one output pin
  • Various on-chip diagnostic and safety features including sensor connection diagnostic and broken-chip detection
  • 2 EEPROM words for arbitrary user data

製品選択

発注型名 Part Status Pkg. Type Lead Count (#) Temp. Range Carrier Type 購入/サンプル
ZSSC3154BA3R
Active VFQFPN 32 -40 to 125°C Reel
Availability
ZSSC3154BE3R
Active VFQFPN 32 -40 to 150°C Reel
Availability
ZSSC3154BA1B
Active WAFER 0 -40 to 125°C Wafer
Availability
ZSSC3154BA1C
Active WAFER 0 -40 to 125°C Wafer
Availability

ドキュメント&ダウンロード

タイトル 他の言語 分類 形式 サイズ 日付
データシート
ZSSC3154 Short-form Datasheet ショートフォーム(簡略版) PDF 153 KB
ZSSC3154 Datasheet データシート PDF 574 KB
ユーザーガイド、マニュアル
ZSSC3154 Functional Description マニュアル PDF 976 KB
IDT CAD Altium Libraries for AID Products Rev 20160819 ガイド ZIP 1.20 MB
ZSSC3154 Evaluation Kit and Mass Calibration System Description マニュアル PDF 2.56 MB
アプリケーションノート、ホワイトペーパー
ZSC31050 / ZSC31150 / ZSSC313X / ZSSC3154 / ZSSC3170 Application Note - RBIC1 Calibration DLL アプリケーションノート PDF 427 KB
ZSSC3154 Application Note - Mass Air Flow (MAF) Sensor アプリケーションノート PDF 1.71 MB
ZSSC3154 Traceability アプリケーションノート PDF 193 KB
ZSSC3154 Power Management Description アプリケーションノート PDF 338 KB
ZSSC3154 Application Note - Oscillator Frequency Adjustment アプリケーションノート PDF 292 KB
ZSSC3154 Application Note - Detecting System Errors アプリケーションノート PDF 278 KB
IDT Wafer Dicing Guidelines アプリケーションノート PDF 144 KB
ダウンロード
ZSSC3154 Evaluation Kit Software Rev. 2.000 ソフトウェア ZIP 4.09 MB
その他資料
Sensing Technologies and Sensor Solutions Overview 概要 PDF 4.45 MB
ZSSC3154 Conversion Time Calculation Spreadsheet Rev. 3.1 その他 XLSX 111 KB
SSC Temperature Profile Calculation Spreadsheet Rev 1.03 その他 XLSX 53 KB

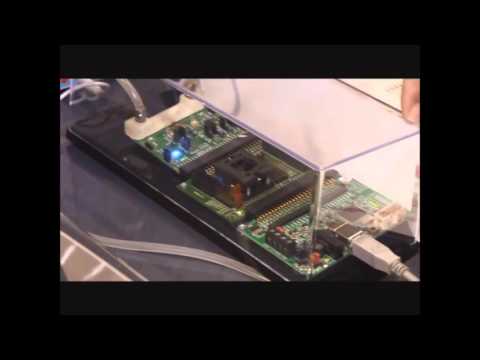

ボード&キット

製品名 タイトル 分類 会社名
ZSSC3154-MCS Mass Calibration System for ZSSC3154 Renesas
ZSSC3154KIT Evaluation Kit for ZSSC3154 Renesas
