概要
説明

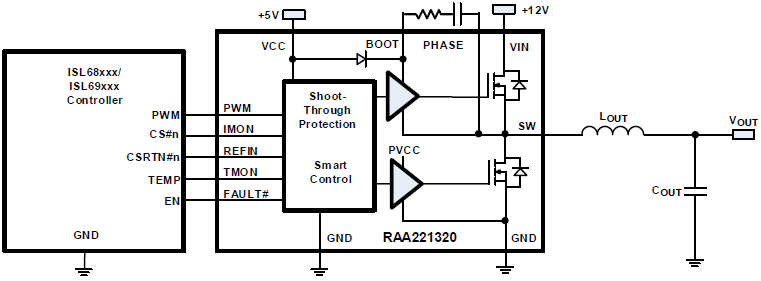

RAA221320は、ISL68xxx/69xxxデジタルマルチフェーズ（DMP）コントローラと互換性のあるスマートパワーステージ（SPS）です。 SPSには高精度な電流モニタと温度モニタが内蔵され、コントローラにフィードバックされ、多相DC/DCシステムを実現します。これらのモニタは、DCR検出ネットワークと関連する熱補償が不要なため、設計を簡素化し、性能を向上させることができます。 業界をリードする熱強化型4x5 PQFNパッケージにより、PCB全体の面積を最小限に抑えることができます。
SPSは3.3V対応のトライステートPWM入力を備えており、ルネサスの多相PWMコントローラと連携して異常動作時に強いソリューションを提供します。 また、SPSは、UVLO、HFET短絡、過熱、過電流などの故障保護を内蔵し、システムの性能と信頼性を向上させます。 オープンドレインのフォルトレポートピンは、SPSとコントローラ間のハンドシェイクを簡素化し、起動時や故障時にコントローラを無効にすることができます。
特長
- 入力範囲：+3.0V～+16V
- 20A DC電流対応
- 3.3V互換3ステートPWM入力
- ダウンスロープ電流センシング
- REFIN入力による±3%精度電流モニタ（IMON）
- 8mV/℃温度モニタ（OTフラグ付き）
- 高信頼性システム用の包括的なフォルト保護
- HFETの短絡、過電流保護
- 過熱の防止（OTP）
- VCC低電圧誤動作防止回路（UVLO）
- フォルトレポート出力（TMON、Fault#、IMON）
- 最大1.5MHzのスイッチング周波数
- 鉛フリー（RoHS指令準拠）、25 Ld 4 x 5 PQFN
アプリケーション
アプリケーション
- 高周波・高効率のVRMとVRD
- マイクロプロセッサのコア、グラフィック、メモリVR
- サーバ、ネットワーク、クラウドコンピューティング向け高密度VR
- POL DC/DCコンバーターとゲーム機
