V850マイコンは低コスト用に最適化され16ビットアプリケーションにもご使用いただけるV850ES、ハイパフォーマンスを目標として開発された V850E1、V850E2Mと、ミドルレンジからハイエンドにいたるまでさまざまなアプリケーションにご使用いただけます。

このファミリのすべての製品は生産中止となっているか、新規のデザインには推奨されていない製品です。特定の製品に関する情報やドキュメントをお探しの場合は、サイト検索機能を使用して情報を検索してください。

ロードマップ

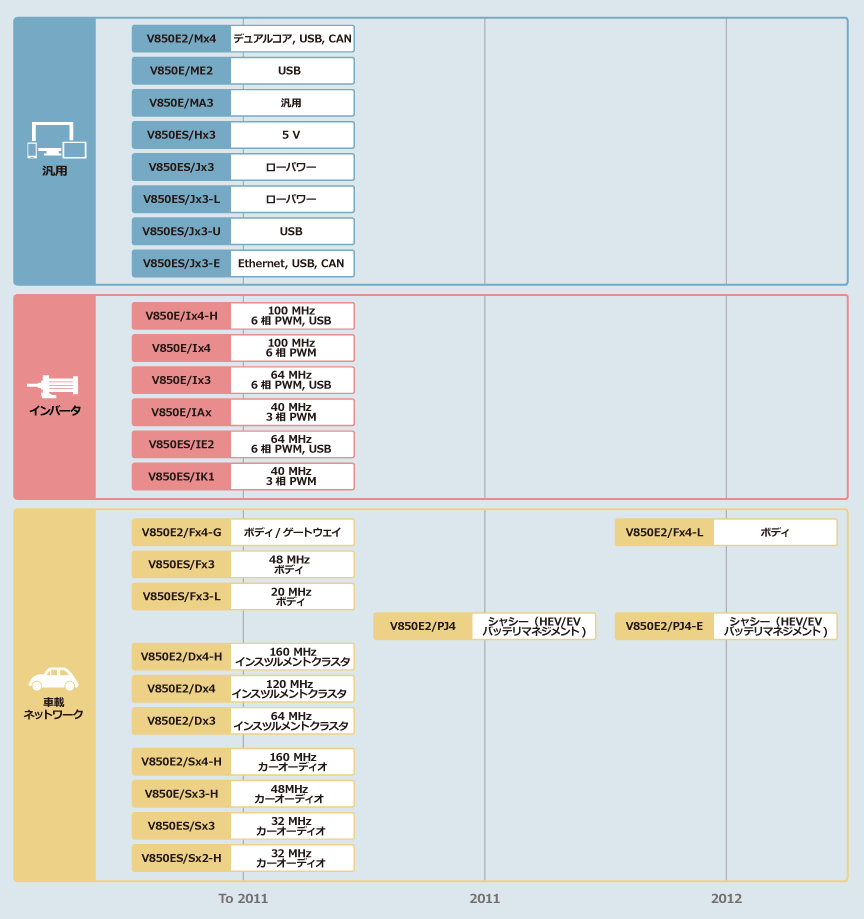

V850 ファミリロードマップ

マイクロコンピュータ

セレクションテーブル

    Processing table
    型名
    CPU
    Bit Size
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    Lead Count (#)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    CAN (ch)
    I/O Ports
    Timer
    ADC
    RTC
    DMA
    Ethernet
    LVD
    DAC
    PLP
    Pkg. Type
    Temp. Range
    V850/SA1
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850 32 0 121 0 いいえ No No いいえ 対象外
    V850/SV1
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850 32 0 176, 180 0 いいえ No No いいえ 対象外
    V850E/Dx3
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850E1 32 512, 2048 0 20, 84 144 3.5 - 5.5 32, 64 2, 3 98 16-bit x 13-ch, 16-bit x 17-ch 10-bit x 12-ch, 10-bit x 16-ch いいえ Yes No はい 対象外 LQFP -40 to 85°C
    V850E/Sx3-H
    32 ビットマイクロコントローラ    		 V850E1 32 512, 1024, 1280, 1536 0 92, 76, 60 144, 176 2.85 - 3.6 48 1, 2 128, 156 16-bit x 13-ch 10-bit x 16-ch はい Yes No はい 8-bit x 2-ch 対象外 LQFP -40 to 85°C
    V850E2/Fx4
    32 ビットマイクロコントローラ    		 V850E2M 32 1536 64 112 176 3 - 5.5 80 4 128 16-bit x 72-ch, 32-bit x 8-ch 12-bit x 40-ch はい Yes No はい 対象外 -40 to 85°C
    V850E2/Px4
    32 ビットマイクロコントローラ    		 V850E2M 32 1024 32 80 144 4.5 - 5.5 160 2 73 16-bit x 32-ch, 32-bit x 8-ch 12-bit x 22-ch いいえ Yes No はい 対象外 -40 to 125°C
    V850E2/Px4-L
    32 ビットマイクロコントローラ    		 V850E2M 32 384 16 24 100 3 - 5.5 80 2 46 16-bit x 22-ch, 32-bit x 4-ch 12-bit x 18-ch いいえ Yes No はい 対象外 -40 to 125°C
    V850E2/Sx4-H
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850E2M 32 1024, 1536 32 160, 192 100, 144 3 - 3.6 160 0, 1, 2 58, 100 16-bit x 16-ch, 32-bit x 4-ch 10-bit x 4-ch, 10-bit x 8-ch, 10-bit x 12-ch, 10-bit x 16-ch はい Yes No はい 8-bit x 2-ch 対象外 -40 to 85°C, -40 to 105°C
    V850ES/Fx3
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850ES 32 128, 256 32 8, 16 64, 100 3.3 - 5.5 32 1, 2 51, 84 16-bit x 7-ch, 16-bit x 8-ch 10-bit x 10-ch, 10-bit x 16-ch いいえ Yes No はい 対象外 LQFP -40 to 85°C
    V850ES/Fx3-L
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850ES 32 128, 192, 256 0 12, 16, 8 64, 100 3.3 - 5.5 20 1 51, 84 16-bit x 6-ch 10-bit x 10-ch, 10-bit x 16-ch いいえ No No はい 対象外 LQFP -40 to 85°C, -40 to 110°C
    V850ES/Hx3
    32 ビットマイクロコントローラ    		 V850ES 32 256 0 16 144 3.7 - 5.5 32 0 128 16-bit x 9-ch 10-bit x 24-ch いいえ Yes No はい 対象外 -40 to 85°C
    V850ES/Kx1
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850ES 0 64, 80, 100, 144 0 いいえ No No いいえ 対象外
    V850ES/Kx1+
    32 ビットマイクロコントローラ（新規採用非推奨品）    		 V850ES 32 0 80, 100, 144 0 いいえ No No いいえ 対象外
    V850ES/SG3
    32 ビットマイクロコントローラ    		 V850ES 32 256, 384, 512, 1024 0 40, 24, 60, 32 100 2.85 - 3.6 32 1 84 16-bit x 8-ch 10-bit x 12-ch いいえ Yes No はい 8-bit x 2-ch 対象外 LQFP -40 to 85°C
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ドキュメント

    タイトル 分類 日付
    V850E/Ix3 からRA4M3 への移行ガイド
    PDF712 KB
    アプリケーションノート
    V850E/MA3からRA6M5グループへの移行ガイド
    PDF702 KB
    アプリケーションノート
    V850ES/JF3-LからRA2L1グループへの移行ガイド
    PDF652 KB
    アプリケーションノート
    V850 Family Product Part Number Guide
    PDF134 KB
    ガイド
    QFN実装マニュアル
    PDF3.50 MBEnglish, 简体中文
    その他資料
    MCU 製品のフルカートン化(PC-MCU-A014A/J)
    PDF484 KBEnglish
    製品変更通知
    MCU/SoC 製品のフルカートン化(PC-MCU-A009A/J)
    PDF580 KBEnglish
    製品変更通知
