The 9FGV1008 is a member of Renesas' PhiClock™ programmable clock generator family. The 9FGV1008 provides one integer frequency, one copy of a fractional or spread spectrum output frequency, and one copy of the crystal reference input. Two select pins allow for hardware selection of the desired configuration, or two I2C bits allow easy software selection of the desired configuration. The user may configure any one of the four OTP configurations as the default when operating in I2C mode. Four unique I2C addresses are available, allowing easy I2C access to multiple components.

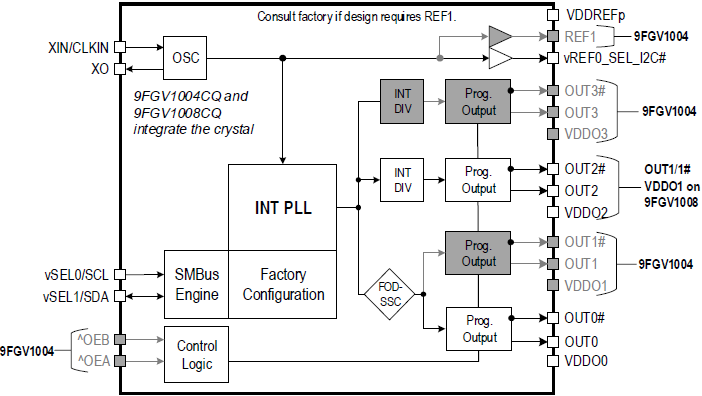

9FGV1004C_9FGV1008C - Block Diagram
9FGV1008C - Pinout
9FGV1004C_9FGV1008C - Block Diagram
9FGV1008C - Pinout
  • PCIe Gen1–4 compliant
  • 224fs RMS typical phase jitter at 156.25MHz (12kHz–20MHz)
  • 2 programmable output pairs plus 1 LVCMOS REF output
  • 1 integer and 1 fractional or spread-spectrum output per configuration
  • 1MHz–325MHz integer outputs (LVDS or LP-HCSL)
  • 1MHz–200MHz integer outputs (LVCMOS)
  • 1.8V to 3.3V core VDD
  • Individual 1.8V to 3.3V VDDO for each programmable output pair
  • Supports HCSL, LVDS and LVCMOS I/O standards
  • Supports AC-coupled LVPECL and CML logic – see AN-891
  • 3 × 3 mm 16-LGA packages with 50MHz integrated crystal option
  • Supported by Timing Commander™ software

ドキュメント

タイトル 分類 日付
9FGV1004C-9FGV1008C Datasheet
PDF390 KB
データシート
AN-805 Recommended Ferrite Beads
PDF91 KB
アプリケーションノート
PLL Loop Filter Design and Fine Tuning
PDF1.16 MB
アプリケーションノート
AN-827 Application Relevance of Clock Jitter
PDF1.99 MB
アプリケーションノート
How to Make 1.2V LVCMOS from 1.8V LVCMOS Output
PDF256 KB
アプリケーションノート
Driving Differential, Single-Ended, and/or Frequency Generator Crystal Inputs
PDF134 KB
アプリケーションノート
9FGV100x: PhiClock OTP Procedure
PDF222 KB
アプリケーションノート
AN-1014 Microstrip vs Stripline: Crosstalk and RMS Phase Jitter
PDF486 KB
アプリケーションノート
AN-975 Cascading PLLs
PDF255 KB
アプリケーションノート
AN-918 Programmable Clocks vs Crystal Oscillators
PDF307 KB
アプリケーションノート
AN-891 Driving LVPECL, LVDS, CML, and SSTL Logic with IDT Universal Low-Power HCSL Outputs
PDF480 KB
アプリケーションノート
AN-879 Low-Power HCSL vs Traditional HCSL
PDF235 KB
アプリケーションノート
AN-843 PCI Express Reference Clock Requirements
PDF1.90 MB
アプリケーションノート
AN-842 Thermal Considerations in Package Design and Selection
PDF495 KB
アプリケーションノート
AN-840 Jitter Specifications for Timing Signals
PDF442 KB
アプリケーションノート
AN-839 RMS Phase Jitter
PDF233 KB
アプリケーションノート
AN-835 Differential Input with VCMR being VIH Referenced
PDF160 KB
アプリケーションノート
AN-836 Differential Input to Accept Single-ended Levels
PDF120 KB
アプリケーションノート
AN-815 Understanding Jitter Units
PDF565 KB
アプリケーションノート
AN-802 Crystal-Measuring Oscillator Negative Resistance
PDF136 KB
アプリケーションノート
9FGV1008C001 Datasheet Addendum
PDF144 KB
データシート
9FGV1008CQ501 Datasheet Addendum
PDF144 KB
データシート
9FGV100x Register Descriptions and Programming Guide
PDF401 KB
マニュアル－ソフトウェア
I2C GUI Tool User Guide
PDF507 KB
その他資料
PCI Express Timing Solutions Overview
PDF2.40 MB
概要
PCN# : PCN200009 (R1) PhiClock Family Revision Update
PDF129 KB
製品変更通知
PCN# : PCN200009 PhiClock Family Revision Update
PDF143 KB
製品変更通知
PCIe Reference Clock Jitter Measurements for Gen5 and Beyond
PDF1.35 MB
ホワイトペーパー

設計・開発

ソフトウェアダウンロード

タイトル 分類 日付
9FGV100x Integer v4.2 Timing Commander Personality File
ZIP3.89 MB
ソフトウェア／ツール－その他
I2C GUI Tool Software
ZIP9.27 MB
ソフトウェア／ツール－ソフトウェア

ボード＆キット

9FGV1008 - Evaluation Board (top)

EVK9FGV1008

Evaluation
ご購入

Evaluation Kit for 9FGV1008 Programmable PhiClock™ Generator

This is the evaluation board for the 9FGV1008 programmable PhiClockTM generator. It provides a convenient way of configuring and programming the blank parts for the...

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
    Processing table
    型名
    Output Type
    Output Freq Range (MHz)
    Supply Voltage (V)
    Xtal Freq (MHz)
    Carrier Type
    ご購入 / サンプル
    9FGV1008C001LTGI
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 LP-HCSL, LVDS 100, 125, 156.25 1.8, 3.3 50 Tray サンプルを入手,
    9FGV1008C001LTGI8
    play_circleアクティブ
    memory
    view_in_ar
    		LP-HCSL, LVDS 100, 125, 156.25 1.8, 3.3 50 Reel
    9FGV1008CQ501LTGI
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 LP-HCSL, LVDS 100, 125, 156.25 1.8, 3.3 50 Tray
    9FGV1008CQ501LTGI8
    play_circleアクティブ
    memory
    view_in_ar
    		LP-HCSL, LVDS 100, 125, 156.25 1.8, 3.3 50 Reel
