ルネサスEasy-to-Start MCUポータルへようこそ！
AEC-Q100認定の、スケーラブルな16ビットMCU RL78および32ビットMCU RH850ファミリから選ばれたEasy-to-Start MCUシリーズが、アプリケーション設計をサポートします。
使い方は簡単、開発も簡単で、アクセスも簡単。 コンセプトはシンプルです。 選ばれた各デバイスファミリのユーザーズマニュアルやソフトウェアなど、必要なすべての設計リソースを1つの場所にまとめて、早期の市場投入を支援いたします。
Easy-to-Use
画像
ワイドなカバレッジとスケーラブルなメモリサイズ、ピン数、温度、セキュリティ、安全性
Easy-to-Develop
画像
ドキュメント、開発ツール、アプリノート、ソフトウェア、無償MCAL
Easy-to-Access
画像
ドキュメントの直接ダウンロードを含むオンラインテクニカルサポート
Easy-to-Start 対象デバイス
Easy-to-Startポータルの対象となるデバイスシリーズを示します。 特定の製品シリーズをクリックすると、そのシリーズの設計リソースまたは製品ページに移動できます。
| 設計支援情報ページ | 製品シリーズ | 概要 | ユーザーズマニュアル |
|---|---|---|---|
| RL78/F13 | RL78/F13 | 32MHz, 最大 128KB ROM, 8KB RAM, LIN, CAN, 超低消費電力, Ta=150° |  |
| RL78/F14 | RL78/F14 | 32MHz, 最大 256KB ROM, 20KB RAM, LIN, CAN, 超低消費電力, Ta=150°C | |
| RL78/F15 | RL78/F15 | 32MHz, 最大 512KB ROM, 32KB RAM, LIN, CAN, 超低消費電力 | |
| RH850/F1KM-S1 | RH850/F1KM-S1 | 120MHz, 最大 1MB ROM, 128KB RAM, CAN-FD, 低消費電力モジュール, ASIL-B | |
| RH850/F1K | RH850/F1K | 120MHz, 最大 2MB ROM, 192KB RAM, CAN-FD, 低消費電力モジュール, ASIL-B | |
| RH850/F1KM-S4 | RH850/F1KM-S4 | 240MHz, 最大 4MB ROM, 512KB RAM, CAN-FD, Ethernet, 低消費電力モジュール, ASIL-B | |
| RH850/F1KH-D8 | RH850/F1KH-D8 | 2x240MHz, 最大 8MB ROM, 1MB RAM, CAN-FD, Ethernet, 低消費電力モジュール, ASIL-B | |
| RH850/C1M-Ax | RH850/C1M-Ax | 2x320MHz, 最大 4MB ROM, 256KB RAM, LIN, CAN-FD, モータ制御, ASIL-C | |
対象デバイスシリーズ
次の図をクリックすることで、各デバイスシリーズのコードフラッシュ、RAM、データフラッシュのサイズ、およびピン数のバリエーションをすぐに確認することが出来ます。

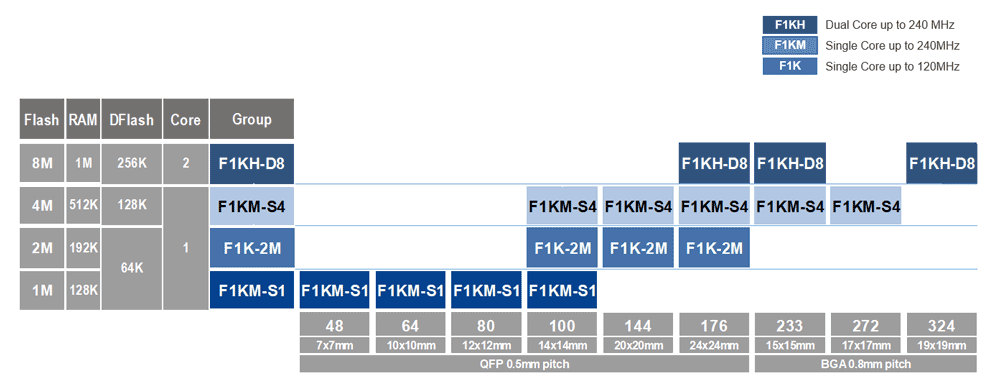

高度なネットワーク機能を備えたスケーラブルなRH850/F1Kxシリーズ
画像

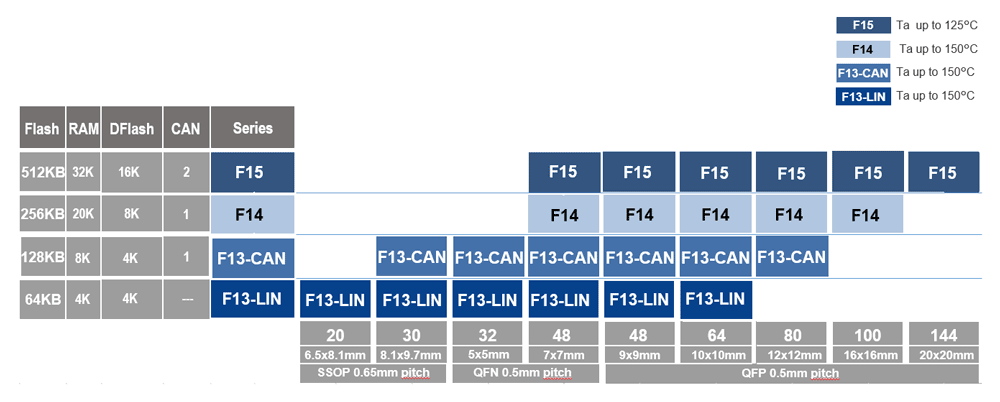

超低消費電力のスケーラブルなRL78/F1xシリーズ
画像
コスト効率の高い電動ドライブ向けに特化したRH850/C1M-Aシリーズ
画像
デジタルアシスタント
アプリケーションに適したシリーズまたはデバイスの選択についてさらにサポートが必要な場合は、デジタルアシスタントを使用してください。選択に役立ついくつかの簡単な質問をご案内します。
-
必要なプログラムフラッシュメモリサイズの範囲は？
-
必要なRAMサイズの範囲は？
-
*EVITA Full近日追加予定
-
お探しのデバイスが見つからない場合は、renesas.comを定期的に検索することで適切なデバイスを見つけることができる可能性があります。 一部の製品については、今後Easy-to-Start MCUに追加される予定です。
製品型名 パッケージング情報
RH850/F1Kx
| Suffix | Packaging |
|---|---|
| #Axx | Tray - Partial |
| #Bxx | Tray - Full |
| #Kxx | Tape & Reel QFP (top right, formerly -E3) |
| #Hxx | Tape & Reel BGA (top left, formerly -E2) |
RL78/F1x
| Au Bonding Wire | Cu Bonding Wire | ||||
|---|---|---|---|---|---|
| Suffix | Packaging | Suffix | Packaging | ||
| #V5 | Tray - Partial | QFP | #35 | Tray - Partial | QFP |
| #H5 | Tray - Full | #15 | Tray - Full | ||
| #X5 | Tape & Reel | #55 | Tape & Reel | ||
| #U5 | Tray - Partial | QFN & SSOP | |||
| #G5 | Tray - Full | ||||
| #W5 | Tape & Reel | ||||
製品選択
Processing table
型名 |
Bit Size |
Family Name |
Highest ASIL Level |
Program Memory (KB) |
RAM (KB) |
Security Level |
OTA Capability |
Operating Freq (Max) (MHz) |
Pkg. Type |
Lead Count (#) |
Temp. Range |
CAN (ch) |
FlexRay (ch) (#) |
LIN (#) |
Ethernet |
SPI (#) |
Easy to Start |
ご購入 / サンプル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | LSSOP | 20 | -40 to 105°C | No | はい | サンプルを入手, | |||||
| 16 | RL78 | QM | 128 | 8 | No | No | 32 | LSSOP | 30 | -40 to 105°C | 1 | No | はい | サンプルを入手, | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LSSOP | 20 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LSSOP | 20 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LSSOP | 30 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | LSSOP | 30 | -40 to 105°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LSSOP | 30 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | HVQFN | 32 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | HVQFN | 32 | -40 to 105°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | HVQFN | 32 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 48 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | HVQFN | 48 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | LQFP | 48 | -40 to 105°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | HVQFN | 48 | -40 to 105°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 48 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | HVQFN | 48 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 64 | -40 to 125°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | LQFP | 64 | -40 to 105°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 64 | -40 to 150°C | 1 | No | 2 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 80 | -40 to 125°C | 1 | No | 4 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 32 | LQFP | 80 | -40 to 105°C | 1 | No | 4 | はい | ||||
| 16 | RL78 | QM | 64 | 4 | No | No | 24 | LQFP | 80 | -40 to 150°C | 1 | No | 4 | はい | ||||
| 16 | RL78 | QM | 128 | 8 | No | No | 24 | LSSOP | 30 | -40 to 125°C | 1 | 1 | No | 2 | はい | |||
| 16 | RL78 | QM | 128 | 8 | No | No | 24 | LSSOP | 30 | -40 to 150°C | 1 | 1 | No | 2 | はい | |||
| 16 | RL78 | QM | 128 | 8 | No | No | 24 | HVQFN | 32 | -40 to 125°C | 1 | 1 | No | 2 | はい | |||
| 16 | RL78 | QM | 128 | 8 | No | No | 32 | HVQFN | 32 | -40 to 105°C | 1 | 1 | No | 2 | はい | |||
| 16 | RL78 | QM | 128 | 8 | No | No | 24 | HVQFN | 32 | -40 to 150°C | 1 | 1 | No | 2 | はい | |||
| 16 | RL78 | QM | 128 | 8 | No | No | 24 | LQFP | 48 | -40 to 125°C | 1 | 1 | No | 3 | はい | |||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | QFP144 | 144 | -40 to 105°C | 6 | 12 | No | 6 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | LFQFP100 | 100 | -40 to 105°C | 6 | 7 | No | 5 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | QFP100 | 100 | -40 to 125°C | 6 | 7 | No | 5 | はい | |||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | QFP144 | 144 | -40 to 125°C | 6 | 12 | No | 6 | はい | |||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | LFQFP176 | 176 | -40 to 105°C | 7 | 16 | No | 6 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 2048 | 192 | SHE | No | 120 | QFP176 | 176 | -40 to 125°C | 7 | 16 | No | 6 | はい | |||
| 32 | RH850 | B | 8192 | 1024 | EVITA MID | Yes | 240 | QFP176 | 176 | -40 to 105°C | 8 | 2 | 18 | Yes | 10 | はい | サンプルを入手, | |
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | LQFP | 100 | -40 to 105°C | 6 | 7 | No | 5 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP80 | 80 | -40 to 105°C | 3 | 5 | No | 4 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP64 | 64 | -40 to 105°C | 3 | 4 | No | 2 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP48 | 48 | -40 to 105°C | 1 | 3 | No | 2 | はい | サンプルを入手, | ||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP48 | 48 | -40 to 125°C | 1 | 3 | No | 2 | はい | |||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP64 | 64 | -40 to 125°C | 3 | 4 | No | 2 | はい | |||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP80 | 80 | -40 to 125°C | 3 | 5 | No | 4 | はい | |||
| 32 | RH850 | B | 1024 | 128 | SHE | No | 120 | QFP100 | 100 | -40 to 125°C | 6 | 7 | No | 5 | はい | |||
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | QFP176 | 176 | -40 to 105°C | 8 | 2 | 18 | Yes | 8 | はい | サンプルを入手, | |
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | LFQFP100 | 100 | -40 to 105°C | 8 | 2 | 6 | No | 5 | はい | サンプルを入手, | |
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | LFQFP144 | 144 | -40 to 105°C | 8 | 2 | 12 | No | 6 | はい | サンプルを入手, | |
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | BGA233 | 233 | -40 to 105°C | 8 | 2 | 20 | Yes | 8 | はい | ||
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | BGA233 | 233 | -40 to 125°C | 8 | 2 | 20 | Yes | 8 | はい | ||
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | BGA272 | 272 | -40 to 105°C | 8 | 2 | 20 | Yes | 8 | はい | ||
| 32 | RH850 | B | 4096 | 512 | EVITA MID | Yes | 240 | BGA272 | 272 | -40 to 125°C | 8 | 2 | 20 | Yes | 8 | はい |
注：お住まいの地域で、ご購入いただけない型名は、非表示になっております。ご不明な点がございましたら、お近くの営業担当者にお問合せください。
