車載用デバイス

概要

The RJE0618JSP is a P channel MOSFET for body lighting heater, power train, and 24V applications. It has built-in overheat protection functions and can function as a thermal FET.

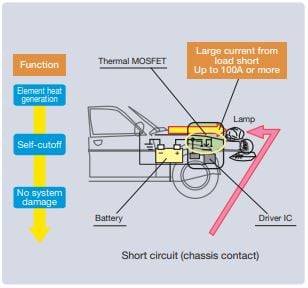

Thermal FET Function
Thermal FET Function
  • Nch/Pch: Pch
  • Number of channels: Single
  • Automotive: YES
  • VDSS (V): -60
  • ID (A): -10
  • RDS (ON) (mohm) max. @4V to 4.5V: 180
  • RDS (ON) (ohm) typ. @4V to 4.5V: 134
  • RDS (ON) (mohm) max. @8V to 10V: 120
  • RDS (ON) (ohm) typ. @8V to 10V: 98
  • Pch (W): 2.5
  • Tsd (°C) typ: 175
  • Package Type: SOP8
  • AEC-Q101 Compliant

アプリケーション

  • Body lighting heater
  • Power train application
  • 24V automotive electronic equipment

ドキュメント

タイトル
分類 		日付
RJE0618JSP データシート (–60V, –10A, Pチャネル　サーマルFET 電力スイッチング)
PDF 256 KB 英語 		データシート
Product Scout Automotive
PDF 6.61 MB 		カタログ
Renesas Semiconductor Lead-Free Packages
PDF 1.32 MB 		カタログ
パワーMOS FETアプリケーションノート
PDF 2.65 MB 英語 		アプリケーションノート
パワーMOSFET・IGBT 使用上の注意事項
PDF 633 KB 英語 		アプリケーションノート
弊社の車載向けアナログ＆パワー製品に関しての使用上のご注意
PDF 596 KB 		ガイド
6 items

設計・開発

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Pkg. Type
    Standard Pkg. Type
    Carrier Type
    ご購入 / サンプル
    型名
    RJE0618JSP-00#J0
    play_circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 SOP SOP-8 / SOIC-8 Embossed Tape サンプルを入手,
