USB電源供給(USB-PD)アダプタは入力電圧の範囲5V ~ 20Vを提供します。このボードは入力電圧20V以上のアプリケーションをサポートします(入力電圧が24Vおよび32Vの携帯式プリンタモータなど)。このデザインに含まれるバックブーストコンバータは、お望みのより高い電圧を提供するターボブーストUSB-PDとして機能します。ルネサンスのUSB電源コントローラ(R9A02G011)は、ユニバーサルシリアルバス(USB)電源規格バージョン3.0およびUSB Type-C™ケーブル、および コネクタ仕様リビジョン1.3に準拠しています。

このシステムのメリット  ​

  • ISL81401はピーク電流と平均電流の検知と両端の監視搭載の4スイッチ同期昇降圧コントローラです。USB-PD電圧を高めるターボブースト機能を提供します。このデザインでは、最大電圧32V、最大電力45Wを提供します。
  • ISL9238Cは昇降圧型ナロー出力電圧DC(NVDC)チャージャです。2~4セル用リチウムイオン電池を充電し、パワーアップのときに突入電流が深刻になる始動アプリケーションをサポートします。補助バッテリはUSB-PDからの不十分な電力によるシステム崩壊を防ぐことができます。




画像

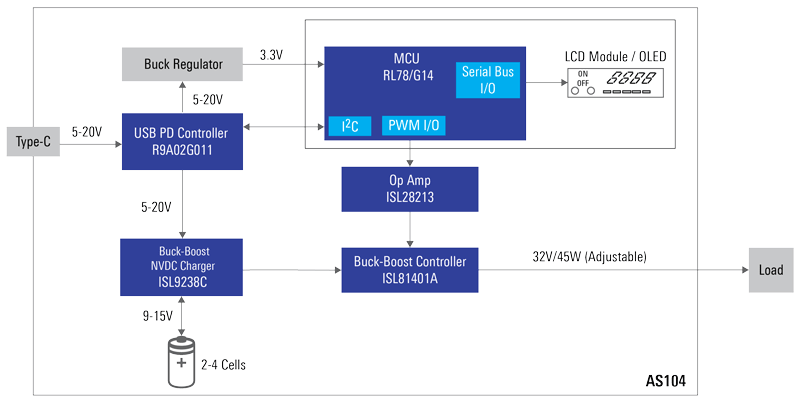

as104-block-diagram

推奨製品

製品 概要 主なテクニカルドキュメント ご購入

マイクロコントローラ
RL78/G14 低消費電力かつ高機能な汎用MCU RL78/G14ユーザーズマニュアル(ハードウエア編) 特定のデバイスを選択

昇降圧NVDCチャージャ
ISL9238C SMBusインタフェースとUSB OTG を採用した、数少ないバックブースト VDC バッテリチャージャ データシート 購入/サンプル

昇降圧コントローラ
ISL81401A 40V 双方向 4 スイッチ同期型昇降圧コントローラ データシート 購入/サンプル

USB-PDコントローラ
R9A02G011 USB電源供給コントローラは最新世代USB電源供給(Rev 3.0)およびUSB Type-C™標準に対応 データシート 購入/サンプル

オペアンプ
ISL28213 汎用デュアル低消費電力、RRIOオペアンプ データシート 購入/サンプル
