概要
説明

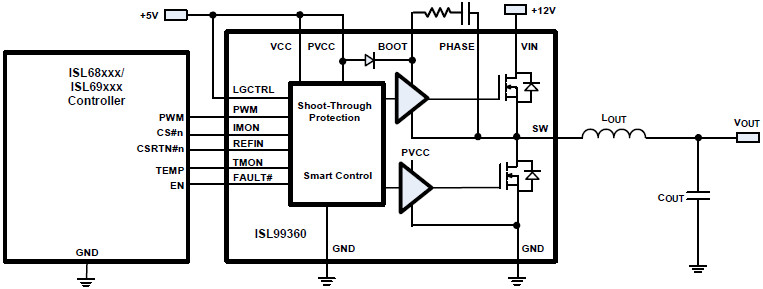

ISL99360とISL99360BはそれぞれISL68xxx/69xxxデジタル多相（DMP）コントローラと位相ダブラー（ISL6617A）に対応したスマートパワーステージ（SPS）です。 ISL99360とISL99360Bには高精度な電流・温度モニタが内蔵され、コントローラとダブラーにフィードバックされ、多相DC/DCシステムを構築します。DCRセンシングネットワークとそれに伴う熱補償を排除することで、設計を簡素化し、性能を向上させます。 専用のLFET制御ピンにより、軽負荷時の効率をサポートします。 業界をリードする熱強化型5x5 PQFNパッケージにより、PCB全体の面積を最小限に抑えることができます。
ISL99360とISL99360Bは3.3V対応、5.0V対応のトライステートPWM入力を搭載し、ルネサスの多相PWMコントローラと連携して異常動作時に強いソリューションを提供します。 また、ISL99360とISL99360BはUVLO、HFET短絡、加熱、過電流などの故障保護を内蔵しており、システムの性能と信頼性を向上させます。 オープンドレインのフォルトレポートピンは、SPSとコントローラ間のハンドシェイクを簡素化し、起動時や故障時にコントローラを無効にすることができます。
特長
- 入力範囲：+3.0V～+16V
- 60A DC電流に対応
- ISL99360：3.3V対応3ステートPWM入力
- ISL99360B：5.0V対応3ステートPWM入力
- ダウンスロープ電流センシング
- REFIN入力による±3%精度電流モニタ（IMON）
- 8mV/℃温度モニタ（OTフラグ付き）
- ローサイドFET専用制御入力
- 高信頼性システム用の包括的なフォルト保護
- ハイサイドFETの短絡・過電流保護
- 加熱の防止
- VCCおよびVIN低電圧ロックアウト（UVLO）
- オープンドレインフォルトレポート出力
- スイッチング周波数最大1.25MHz
- 鉛フリー（RoHS指令準拠）、32Ld 5x5 PQFN
製品比較
アプリケーション
アプリケーション
- 高周波・高効率のVRMとVRD
- マイクロプロセッサ用コア、グラフィック、メモリレギュレータ
- サーバ、ネットワーク、クラウドコンピューティング向け高密度VR
- POL DC/DCコンバーターとゲーム機
