概要

説明

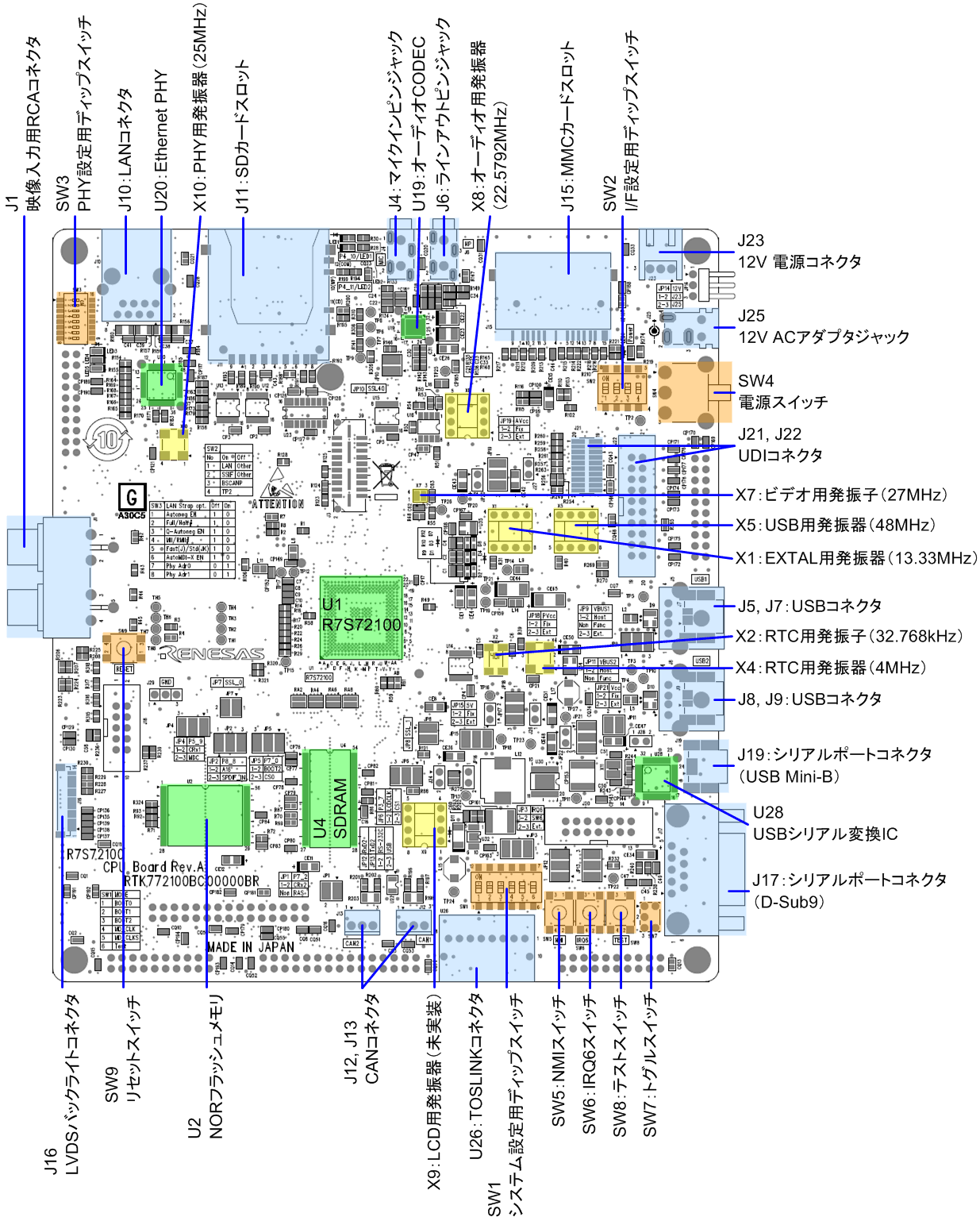

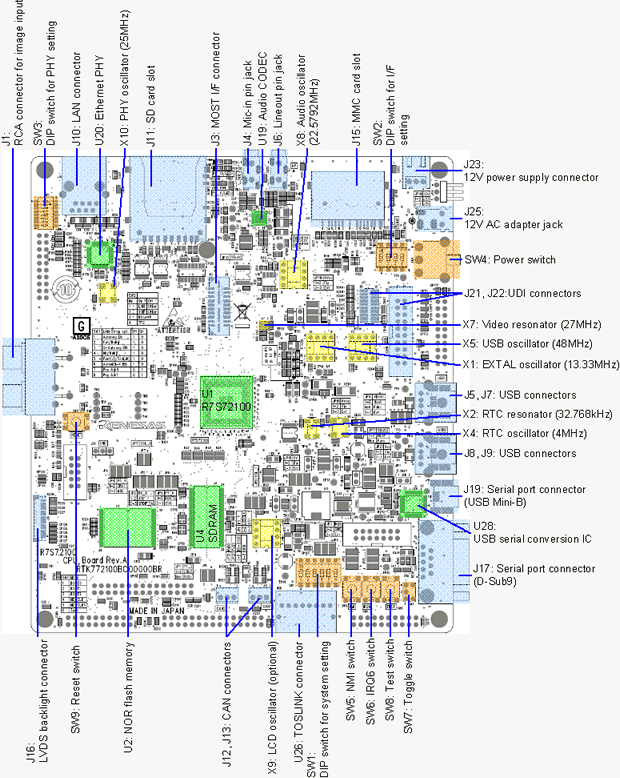

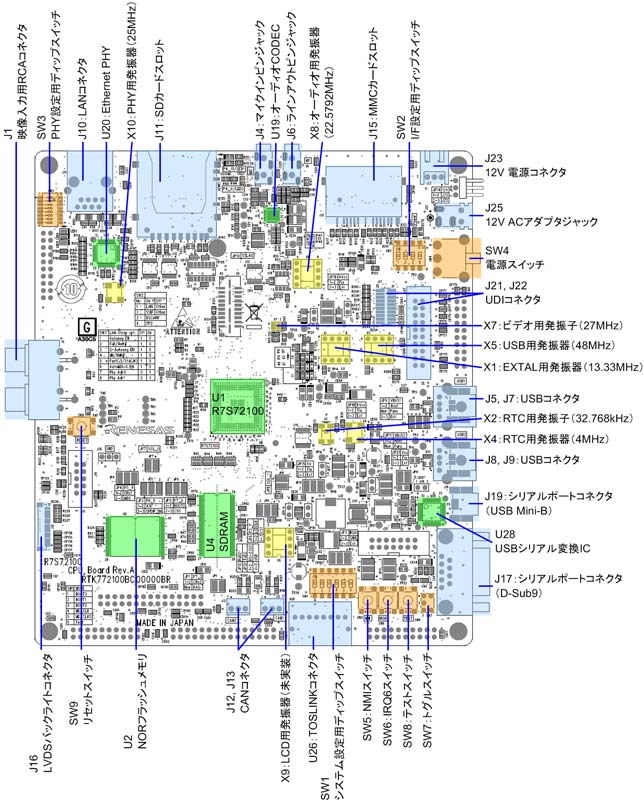

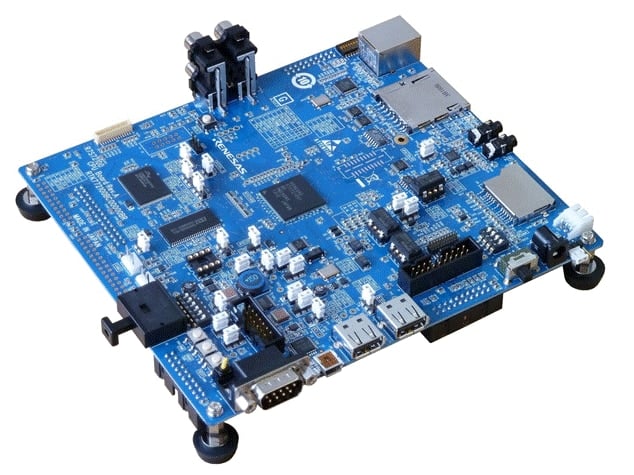

GENMAI CPUボードはRZ/A1H(Arm® Cortex®-A9、400MHz動作、324ピンBGA版)を搭載したCPUボードです。

仕様

項目 仕様
CPU
  • R7S72100
  • 入力(XIN)クロック:13.33MHz
  • CPU クロック(Iφ):最大400MHz
  • 画像処理クロック(Gφ):最大266.67MHz
  • 内部バスクロック(Bφ):最大133.33MHz
  • 外部バスクロック(CKIO):最大66.67MHz
  • 周辺クロック 1(P1φ):最大66.67MHz
  • 周辺クロック 0(P0φ):最大33.33MHz
  • 内蔵メモリ
    大容量内蔵 RAM:10M バイト
    External メモリ:128K バイト
    命令キャッシュ:32K バイト
    オペランドキャッシュ:32K バイト
  • 電源電圧:内部:1.18V、I/O:3.3V
  • 324ピンBGA 0.8mm ピッチ(パッケージコード:PRBG0324GA-A
メモリ
  • NOR フラッシュメモリ:64M バイト×2 個
    • Spansion 製S29GL512S10T
  • SDRAM:64M バイト×2 個
    • ISSI 製IS42S16320B-75
  • シリアルフラッシュメモリ:64M バイト×3 個
    • Spansion 製S25FL512SDPM
  • EEPROM:16K バイト×1 個
    • Renesas 製R1EX24128ASAS0A
コネクタ
  • USB シリーズA レセプタクル:2(Mini-B レセプタクルに変更可能)
  • LAN コネクタ(RJ-45)
  • SD カードスロット(4 ビット)
  • MMC カードスロット(8 ビット)
  • オーディオ用ミニジャック(φ3.5):2
  • 映像入力用RCAコネクタ:4
  • CAN ポートコネクタ(3 ピン、ピンヘッダ):2
  • TOSLINK コネクタ(SPDIF 接続用)
  • シリアルポートコネクタ(D-Sub 9 ピンとUSB Mini-B を切り替え可能)
  • ユーザデバッグインタフェースコネクタ(20 ピンArm JTAG、20 ピンCoreSight):各1
  • 拡張コネクタ:34 ピン×1、30 ピン×4、20 ピン×4(一部未実装あり)
  • DC 電源ジャック
LED
  • 電源 LED:1
  • ユーザ LED:2
  • LAN ステータスLED:3
スイッチ
  • リセットスイッチ:1
  • ユーザスイッチ:3(NMI、IRQ6※、TEST)
  • トグルスイッチ:1(IRQ6※)※並列接続です
  • システム設定用ディップスイッチ:6 極×1
  • I/F 設定用ディップスイッチ:4 極×1
  • Ethernet PHY 設定用ディップスイッチ:8 極×1

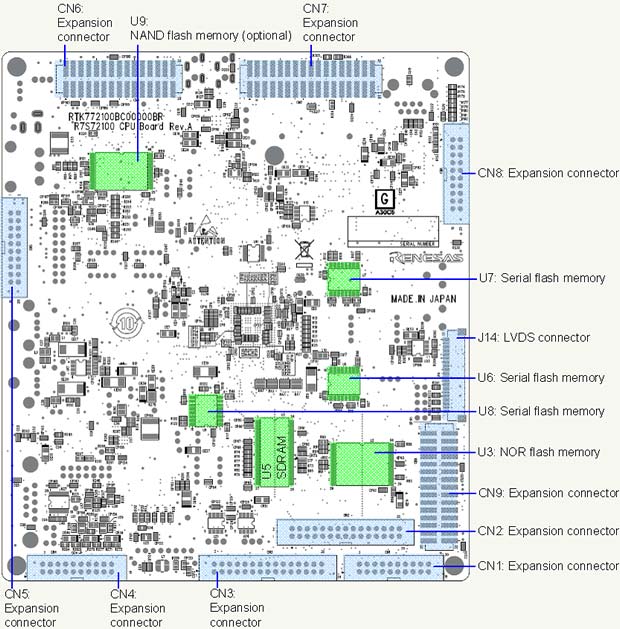

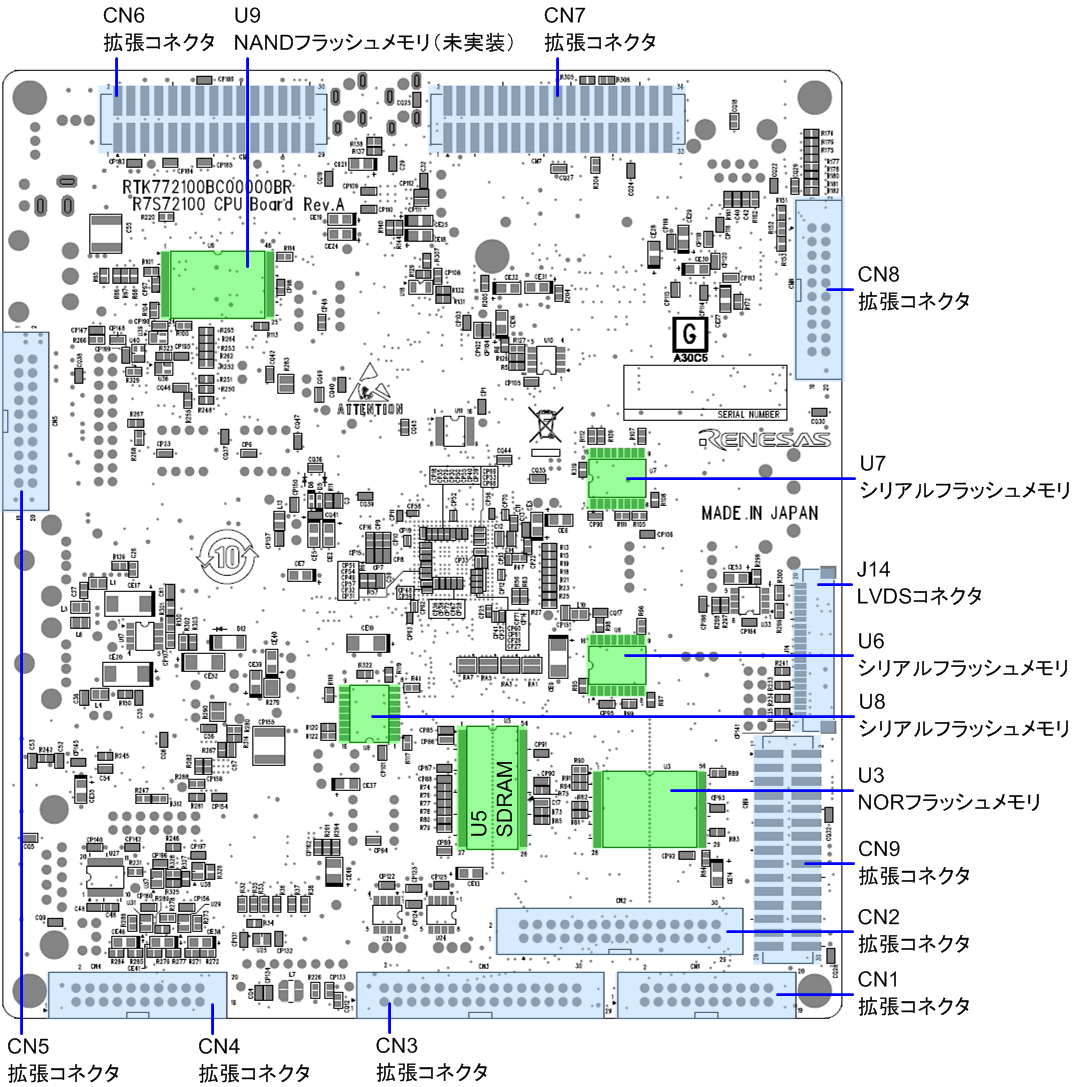

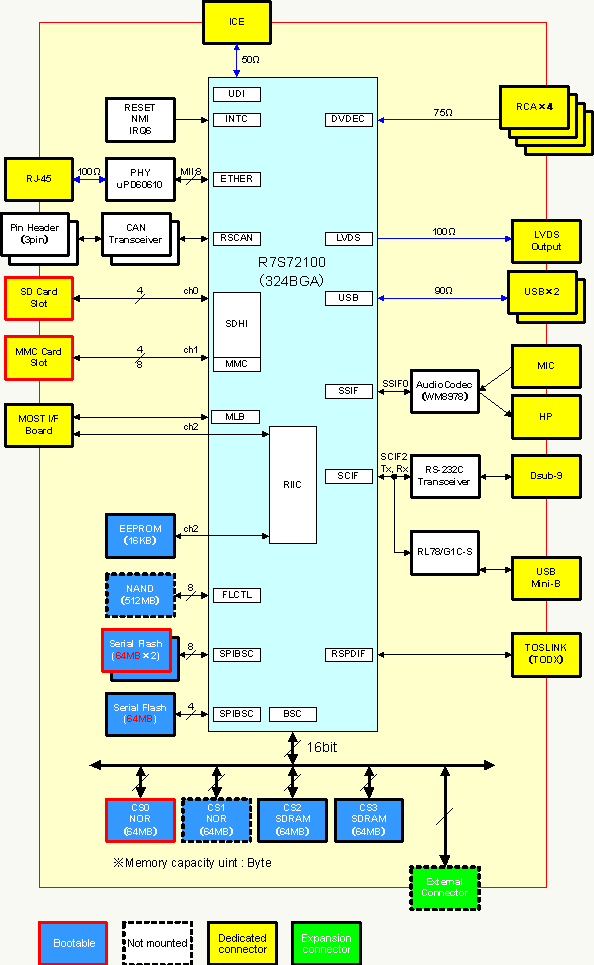

ブロック図

画像
e_rtk772100fc00000br_block

​ ​

ユーザーズマニュアル

[document:957076]

ボード設計データ 他

詳細はダウンロードよりご参照ください。(ダウンロードへ

注意事項

  • この製品には開発ツールは付属しておりません。本ボードのご利用にあたっては、別途以下の開発ツールを事前にご準備ください。
    • 開発統合環境
    • コンパイラ
    • インサーキットエミュレータ
      (詳細はエコシステムをご覧ください。)

特長

  • ブートメモリとしてNOR フラッシュメモリ、シリアルフラッシュメモリ、SD コントローラ内蔵NANDフラッシュメモリ、およびMMC コントローラ内蔵NAND フラッシュメモリのいずれかを選択することが可能です。
  • RZ/A1H周辺機能インタフェースとして、シリアルポート(RS-232C またはUSB Mini-B)コネクタ、USB コネクタ、CAN コネクタ、SD カードスロット、MMC カードスロット、映像入力用RCAコネクタを標準搭載しています。
  • オーディオCODEC を標準搭載しており、オーディオシステムの先行開発が可能です。
  • USB コネクタは、シリーズA レセプタクルを標準搭載しています。また、USB ホスト/ファンクションモジュールの評価用にMini-B レセプタクル実装が可能な基板パターンになっています。
  • LAN コネクタを標準搭載しており、Ethernetを使用したソフトウェアの開発や評価が可能です。
  • RZ/A1Hのデータバス、アドレスバス、内蔵周辺機能の端子はすべて拡張コネクタへ接続しており、計測機器を用いた周辺デバイスとのタイミング評価や、開発用途に合わせた拡張ボードの開発が可能です。
  • RZ/A1Hユーザデバッグインタフェースとの接続用に、20 ピンArm JTAG および20 ピンCoreSight コネクタを実装しています。
