Bluetooth Low Energy(LE) 製品ラインナップ
IC製品
| 製品 | CPU コア | LE データ パケット長拡張機 | 2Mbps モード | LE Coded PHY モード | 低消費電力動作 | 特徴 |
|---|---|---|---|---|---|---|
| RX23W | RX | サポート | サポート | サポート | 低消費電力 | Bluetoothメッシュ, タッチ, セキュリティ, USB |
| RA4W1 | Arm® | サポート | サポート | サポート | 低消費電力 | タッチ, セキュリティ, USB |
| RE01B | Arm® | サポート | サポート | サポート | 超低消費電力 | エナジーハーベスト制御回路 |
| RL78/G1D | RL78 | 未サポート | 未サポート | 未サポート | 低消費電力 | システムで低消費電力, ビーコン |
モジュール製品
| 製品 | CPU コア | モジュールサイズ | 特徴 |
|---|---|---|---|
| RX23W | RX | 6.1mm x 9.5 mm | Bluetooth Mesh, タッチ, セキュリティ, USB |
| RL78/G1D | RL78 | 8.95mm x 13.35mm | システムで低消費電力, ビーコン |
RX 32ビット LE MCU
RX23W 32ビット LE MCUは、Bluetooth 5.0 LEのフル機能および、IoT機器に不可欠なセキュリティ機能、タッチキー、USB、CANなどの豊富な周辺機能を提供し、１チップで機器のシステム制御と無線通信を実現します。また、多対多の通信用にBluetooth Mesh Networking仕様に準拠した専用ライブラリも提供します。
RA 32ビット LE MCU
RA4W1 32ビットLE MCUは、Bluetooth 5.0 LE、セキュア暗号エンジン、およびIoTアプリケーションに不可欠な低電力機能を組み込んでいます。静電容量式タッチセンシングユニット(CTSU)とセグメントLCDコントローラー(SLCDC)などの豊富な周辺機能は、ヒューマンマシンインターフェース(HMI) を使用するワイヤレスアプリケーションに最適です。
RE 32ビット LE MCU
RE01B 32ビット LE MCUは、Bluetooth 5.0 LEのフル機能および、1.5Mバイトフラッシュメモリ、256KバイトSRAM、エナジーハーベスト制御回路、超低電力14ビットA/Dコンバート、セキュリティ機能を提供しています。またSOTB™プロセス技術を用いて超低消費スタンバイ電流と動作電流を実現し、さらに超低電圧で動作できるためバッテリー駆動IoT機器向けに最適です。
RL78 16ビット LE MCU
RL78/G1D低電力16ビットMCUはBluetooth LEをサポートし、業界最小レベルの消費電流で信頼性の高い接続を可能にします。さらに低消費電流を追及した"ビーコンスタック"も用意しています。アンテナ、RF回路内蔵、RL78/G1Dの豊富な機能ピンをそのまま使えるモジュールも提供します。
Bluetooth® ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。ルネサス エレクトロニクスは使用許諾の下でこれらのマークおよびロゴを使用しています。
Bluetooth LE 無線技術
Bluetooth LE 無線技術は非常に低い電力で動作するように設計されており、小容量データを効率的に転送するように最適化されています。
2.4 GHz周波数帯で信頼性の高い通信を実現するために、40チャネルでデータを送信する堅牢な周波数ホッピングスペクトラム拡散方式を採用しています。 Bluetooth LE 無線技術は、125 Kb/sから2 Mb/sのデータレート、1mW～100mWの電力レベルをサポートする複数のPHYオプション、政府機関に要求される高いレベルの複数のセキュリティオプションなど、開発者に多大な柔軟性を提供します。
また、データ転送に使用する"Point-to-Point"、ロケーションサービスに使用される "Broadcast"、大規模なデバイスネットワークの構築に使用される"Mesh"といった複数のネットワークトポロジーにも対応しています。
|
Bluetooth Low Energy (LE) |
|
|---|---|
| Frequency Band | 2.4GHz ISM band (2.402GHz – 2.480GHz utilized) |
| Channels | 40 channels with 2MHz spacing (3 advertising channels/37 data channels) |
| Channel Usage | Frequency-Hopping Spread Spectrum (FHSS) |
| Modulation | GFSK |
| Power Consumption | ~0.01x to 0.5x of reference (depending on use case) |
| Data Rate | LE 2M PHY: 2Mb/s LE 1M PHY: 1Mb/s LE Coded PHY (S=2): 500Kb/s LE Coded PHY (S=8): 125Kb/s |
| Max Tx Power | Class 1: 100mW (+20dBm) Class 1.5: 10mW (+10dbm) Class 2: 2.5mW (+4dBm) Class 3: 1mW (0dBm) |
| Network Topologies | Point-to-Point (including piconet) Broadcast Mesh |
LEの魅力は、スマートフォンやタブレットのアプリケーションと通信できるところにあります。 LEは、すでにヘルスケア＆フィットネス、家電機器、ホームオートメーション、ガジェット、アクセサリー、位置情報システムなどの多くの新しい応用製品に使われます。今後IoTマーケットの成長に伴い、LE無線技術をサポートする製品が加速度的に増えることが予想されます。

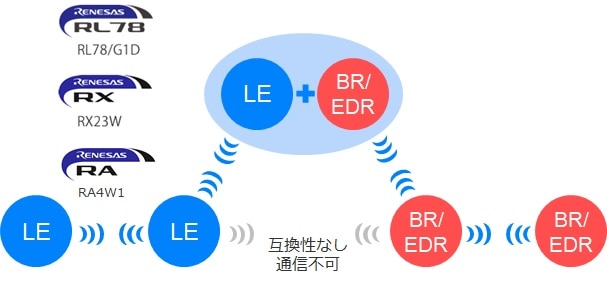

Bluetooth規格には、LE規格と従来規格である基本レート及び拡張データレートをサポートするBR/EDR(classic)規格があります。 デバイスは、 LEのみサポート、 BR/EDRのみサポート、LEとBR/EDRの両方をサポートするタイプに分類されます。 ルネサスデバイス(RX23W、RA4W1、RE01B、RL78/G1D)は、LEのみサポートするタイプです。
Bluetooth LE無線技術を使用したアプリケーションはヘルスケア機器から広まり、スポーツ＆フィットネス、スマートホーム、産業機器、ビーコンアプリケーションなど多種多様な分野へ現在も広がり続けています。
Bluetooth認証
Bluetooth SIGでは、Bluetooth無線技術および商標を使用して製品を販売するには、Bluetooth SIGの定めたBluetooth lisence付与条件を満足させる必要があると規定しています。詳細はBluetooth SIGウェブサイトにてガバナンス文書をご確認ください。
ルネサスのBluetooth LEマイコンまたはモジュールを実装したデバイスをBluetooth製品として販売するにあたり、当社認証登録済デザインのQualified Design Identification number (QDID)を利用して、製品登録（宣言）する方法については、「BLE マイコン／モジュール Bluetooth認証取得アプリケーションノート (PDF | English, 日本語)」をご覧ください。
iOS/Androidアプリケーション － GATTBrowser
Renesas製スマートフォン向けアプリケーション「GATTBrowser」は、App Store/Google Playからダウンロード出来ます。
「GATTBrowser」はBluetooth LE動作の確認を行うためのアプリです。周辺で動作するLEデバイスをスキャンし、それらデバイスと接続することでGATTベースの通信を行うことが出来ます。サンプルアプリケーションの動作確認にも使いやすく、ルネサスのBluetooth LEマイコンやモジュールを実装した製品開発を推進します。
関連ソフトウェア
| MCU | Title | Part Number |
|---|---|---|
| RL78/G1D | RL78ファミリ用 Bluetooth® Low Energy プロトコルスタック | RTM5F11A00NBLE0F10RZ |
| RL78/G1D | Bluetooth® Low Energy対応開発支援ツール QE for BLE | - |
| RX23W | RXファミリ用 Bluetooth® Low Energyプロトコルスタック QE for BLE | RTM5F523W0NBLE0F22JZ |
| RX23W | Bluetooth® Low Energy対応開発支援ツール QE for BLE | - |
| RA4W1 | Flexible Software Package (FSP) | - |
| RA4W1 | Bluetooth® Low Energy対応開発支援ツール QE for BLE | - |
| RE01B | REファミリ用 Bluetooth Low Energyプロトコルスタック | - |
| RE01B | Bluetooth® Low Energy対応開発支援ツール QE for BLE | - |
