概要

可燃性ガス漏れを検出するための、Bluetooth® Low Energy (LE) 5.1通信を使用したスマート接続交流電源対応スタンドアロンシステムは、産業用や家庭用のアプリケーションに非常に有用なシステムです。 このシステムには、Bluetooth LE通信内蔵のシングルマイクロコントローラ(MCU)、DC/DCブロック、10ビットのADCがあり、迅速かつ簡単な実装を、安全なシステム上で支援します。 さらに、1200V搭載のバイポーラ接合型トランジスタ(BJT)ベースAC/DCシステムは、あらゆる産業用電源供給ラインシステムに使用できます。

このシステムのメリット:

  • iW1821 スイッチドモード電源(SMPS)ICで非常に高いAC動作範囲
  • シングルMCU + Bluetooth LE 5.1チップを検出と接続に使用
  • スタンドアロン、壁面取り付けシステム、超小型、少ない部品数
  • 900V BJT内蔵、絶縁型フライバック方式AC/DC
  • LED表示はBluetooth LEが接続した際に表示
  • ガス漏れによる安全/セキュリティリスクに対するブザー表示

ターゲット・アプリケーション:

  • 液化石油ガス(LPG)漏れ検出
  • 産業用ガス漏れ検出
画像

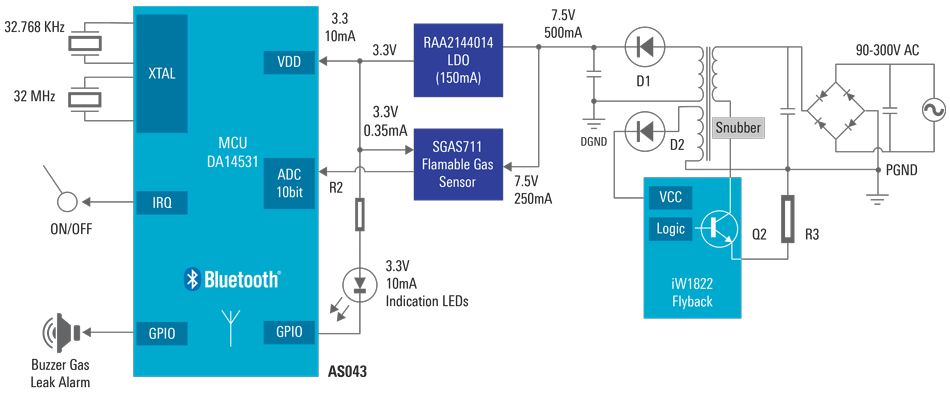

Flammable Gas Leakage Detector
画像
Legend for Renesas/Dialog System Diagrams



関連製品

製品 概要 主なテクニカルドキュメント 注文

Bluetooth Low Energy(LE)モジュール
DA14531MOD SmartBond TINY™モジュール、世界で最も小型で消費電力最小のBluetooth 5.1 SoC データシート 購入/サンプル

ガスセンサ
SGAS711 可燃性ガスセンサ - メタン、プロパン、水素、LPGに対応 データシート 購入/サンプル

リニア・レギュレータ(LDO)
RAA214401 150mA、広入力範囲、超低自己消費電流リニア・レギュレータ データシート 購入/サンプル

PWM コントローラ
iW1822 18Wまでの産業アプリケーション向け900V AccuSwitch™ AC/DCデジタル一次コンバータ 製品概要 購入/サンプル
