概览

氧气浓缩机是一种医疗设备,通过选择性地脱氮来浓缩气体供应中的氧气,从而供应富氧产品气流。 这一解决方案适用于变压操作中氧气浓度的控制。 摇摆模式是当受控阀门在模式 1 和模式 2 之间进行周期性交替时的状态。 氮气被绿色标记的沸石填充容器吸收,以增加氧气浓度。 然后通过周期性的反向气流将氮气从容器中清除。

系统优势:

  • 控制整个氧气浓缩机
  • 监测进气流量、空气质量、温度、湿度和压力
  • 架构灵活,易于适应客户要求
  • 通过 LCD + 触控的用户界面以及通过智能手机蓝牙® 的 GUI控制
  • 标准医疗级电源 ~24VDC

目标应用:

  • 患有呼吸疾病的人可以通过以下两种方法受益或缓解疼痛:
    • CPAP + 持续的净化氧气
    • 取决于个人呼吸速率的脉冲氧气浓缩机
    • 更多专用用例
图像

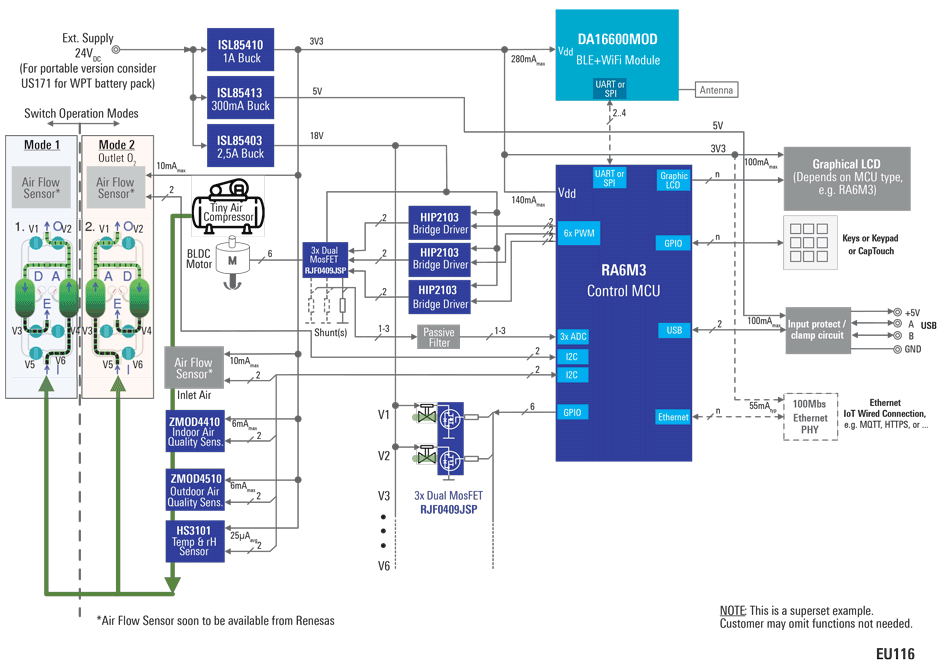

Connected Oxygen Concentrator Controller
图像
Legend for Renesas/Dialog System Diagrams



相关产品

产品 描述 相关文档 订购

降压稳压器
ISL85403 带集成式高侧 MOSFET 的 2.5A 稳压器,可用于同步降压或升压降压转换器 数据手册 购买/样品
ISL85410 宽输入电压 1A 同步降压稳压器 数据手册 购买/样品
ISL85413 宽输入电压 300mA 同步降压稳压器 数据手册 购买/样品

连接
DA16600MOD 适用于电池供电物联网设备的超低功耗 Wi-Fi + 蓝牙 LE 组合式模块 数据手册 联系销售

数字化气体传感器
ZMOD4410 室内空气质量传感器平台 数据手册 购买/样品
ZMOD4510 室外空气质量传感器平台 数据手册 购买/样品

半桥驱动器
HIP2103 60V、1A/2A 峰值、半桥驱动器(带 4UVLO) 数据手册 购买/样品

湿度传感器
HS3101 带疏水膜的相对湿度与温度传感器 数据手册 购买/样品

微控制器
RA6M3 带有 USB 高速、以太网和 TFT 控制器的 120 MHz 32 位微控制器 数据手册 购买/样品

MOSFET
RJF0409JSP 40V、5A 硅基 N 通道热 FET 电源开关 数据手册 购买/样品
