概要

このソリューションは、加熱用コイル、磁界発生のワイヤ、あるいはモータを推進するインダクタのいずれであっても外部素子を駆動します。 マイクロコントローラ（MCU）は、電力を駆動用素子に効率的に接続したり、あるいは電荷を除去したりするゲートドライバにパルス幅変調信号を送信します。 コンパレータとアンプは、電流の流れをモニタリングしたり、過電流イベントを引き起こすために使用されます。

このシステムのメリット：

  • 駆動効率の改善
  • 負荷駆動制御の改善
  • 高帯域幅の電流測定実現
  • 高速（1µs）過電流安全検出

ターゲット・アプリケーション：

  • 熱を発生させる媒体
  • 駆動用モータ
  • ディスクリートDC/DCコンバータ
  • ペリメータ―フェンス

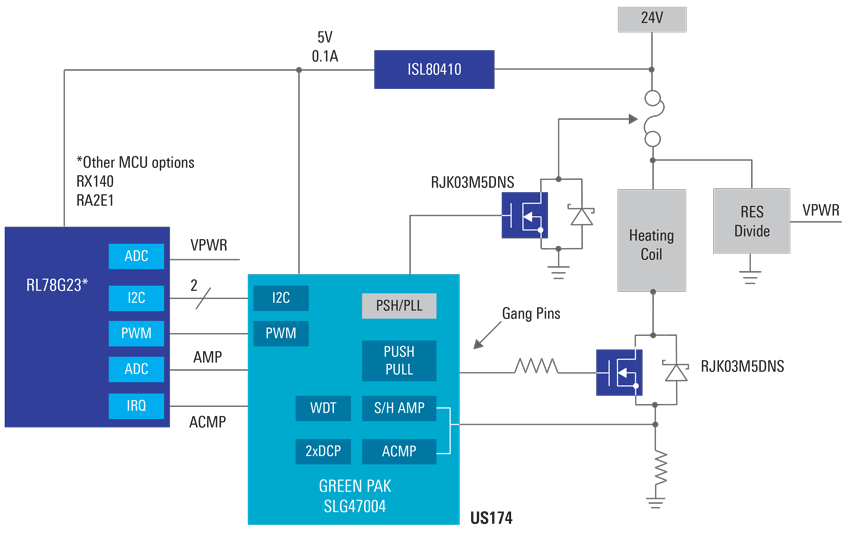

Drive Circuit for a Heating or Inductive Coil
