モータジェネレータコントロールシステムでは、主に走行用モータ制御、モータを発電機とする回生制御を行います。低燃費、低CO2 排出の実現に向けモータ制御、回生制御は日々進歩しており、高性能、高機能のMCU が求められます。

ルネサスは、これらの要求に応えるため、高性能CPU、モータ制御、回生制御に最適なタイマ、ADC の搭載、さらにはシステムコストを低減するRDCを搭載したマイコンを豊富にラインアップしています。この他にアナログ、パワーデバイスも提供いたします。

HEV/EV制御に最適な機能を搭載したルネサスマイコンで、 システムの性能向上と小型化を実現

画像
モータジェネレータコントロールシステム

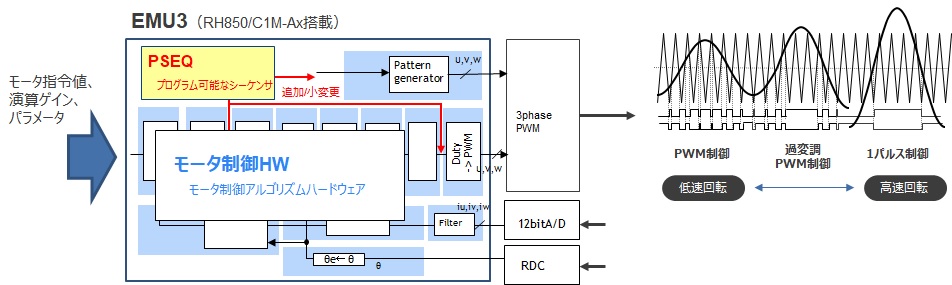

モータ制御IP (EMU)

  • モータのフィードバック制御を専用ハードウェアで実行、CPU(ソフト)を使用せずモータ制御が可能、
    CPU処理負荷を大幅に軽減し、高速回転を実現
  • お客様の仕様に応じて、制御途中でソフト処理の挿入や、細かい演算ゲイン等の調整が可能
  • 様々な変調(PWM, 空間ベクトル変調, 2相変調, 過変調, 1パルス等)をシームレスに切替
画像
モータ制御IP (EMU)

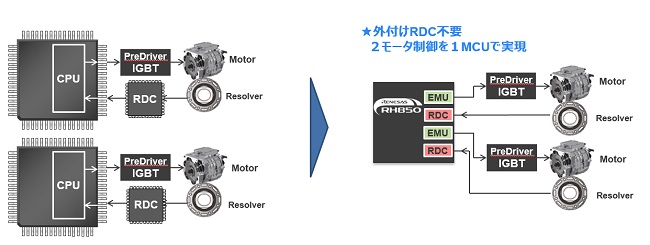

レゾルバ/デジタル変換器 (RDC)

  • モータ回転角センサ(レゾルバ)からの複雑なアナログ信号を処理する専用IP
  • 実績のある多摩川精機殿RDCをルネサス最先端プロセスに移植、マイコン内蔵によりシステムの小型化が可能
  • 高回転、高信頼性、高耐ノイズ性を実現
  • 自動ゲイン制御や様々な異常検出機能を搭載
画像
外付けRDC不要

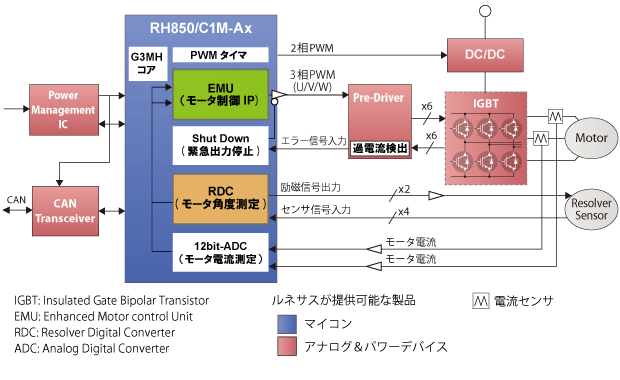

モータジェネレータコントロールシステム

画像
Motor-Generator Control System Block Diagram

マイコン

MCU 推奨製品 ROM
[バイト]
RAM
[バイト]
動作
周波数
[MHz]
パッケ
ージ
[ピン数]
特徴
Motor-generator control system
Main MCU
RH850/C1M-Ax 2M-4M 192K-320K 240-320
(Lock Step)
176-252 ECM, CLMA, ECC, TSG3, CAN(CANFD), 12-bit ADC, RDC3A, EMU3, ICU-S
RH850/C1x 2M-4M 128K-240K 240×2
(Lock Step)
144-252 ECM, CLMA, ECC, TSG3, CAN, 12-bit ADC, RDC2, EMU2
SH72AW, SH72AY 768K 96K 160 176 32K-Data Flash, RDC*1, PWM出力, 12-bit ADC, CAN, Motor-IP

*1 RDC: RD Converter

アナログ&パワーデバイス

アナログ&
パワーデバイス
推奨製品 特徴
IPD uPD166023T1J 42V/12mΩ, 12-pin Power HSSOP, Single Channel, ハイサイドIPD, 保護機能, 負荷電流センス
uPD166027T1J 42V/35mΩ, 12-pin Power HSSOP, Dual Channel, ハイサイドIPD, 保護機能, 負荷電流センス
IGBT ベアダイ
対応製品
低Vce(sat)特性、高速スイッチング特性
IGBT driver R2A25110KSP 絶縁機能(マイクロアイソレータ)付き、絶縁耐圧:2.5KVrMs、過電流保護機能、ミラークランプ、ソフトターンオフなど
CAN
transceiver
R2A25416SP High speed CAN, 8pin SOP
Power Management IC RAA270000KFT RH850/E1x/C1x用電源IC, 様々な故障検出機能と監視機能を搭載
RAA270005KFP RH850/P1x(単電源品)用電源IC, 様々な故障検出機能と監視機能を搭載, クランキング時の低電圧動作対応
Op-amp READ2351JSP Full range Input/output , Low power consumption
READ2352JSP Full range Input/output , High slew rate
UPC1251/UPC451 Low power consumption
UPC842/UPC844 High slew rate
Comparator UPC277/UPC177 Low power consumption
