概要

スマートウォッチなどのウェラブルデバイスはスマート化し続け、消費電力が大きくなっています。これは、音声認証などのデジタル信号処理に高いCPU負荷が必要なためです。超低消費電力のRE01 CPUでさえも、消費電流の増加を引き起こし、バッテリ寿命に影響します。ウェラブルデバイスのバッテリサイズは一般的に非常に小さい（120mAhなど）ため、この素晴らしい組み合わせのリファレンスデザインはRE01 MCUの内蔵LDOを外付け ISL9123バックレギュレータに置き換えます。このレファレンスデザインによって、RE01 CPU処理電流を半分に減らすことができ、外付けバッテリ寿命の延長に直接貢献します。

このシステムのメリット

  • 超低 ISL9123バックレギュレータは、音声認証などの機能に負荷が高いCPU処理を必要とする、ウェラブルデバイスのバッテリ寿命延長を可能にします。
  • ISL29125光センサはバックライトの輝度をコントロール
  • READ2302オペアンプはRE01 14ビットADCからの音声を検出するためにMEMSマイクロフォンの出力を振幅
  • ISL9205バッテリチャージャはリチウムイオン電池を充電

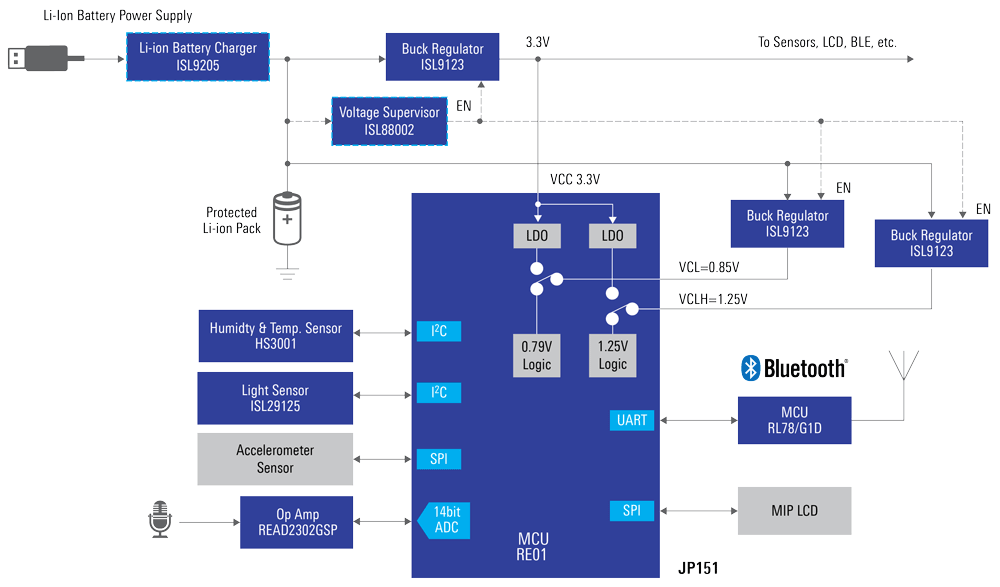

jp151-block-diagram

推奨製品

製品 概要 主なテクニカルドキュメント ご購入


エナジーハーベスティング・マイクロコントローラ


RE01 マイクロコントローラはSilicon on Thin Buried Oxide（SOTB™）プロセス技術に対応 データシート 特定のデバイスを選択

マイクロコントローラ
RL78/G1D     スマートに繋がるBluetooth® Low Energyマイコン データシート 特定のデバイスを選択

リチウムイオンバッテリ充電器
ISL9205 単一セルのリチウムイオン/リチウムポリマー充電器 データシート 購入/サンプル

降圧レギュレータ
ISL9123 超低 IQ 同期整流型降圧レギュレータ（バイパス付き） データシート 購入/サンプル

電圧監視
ISL88002 パッケージにSC-70およびSOT-23をラインナップした超低消費電力 3Ld 電圧監視 データシート 購入/サンプル

オペアンプ
READ2302 優れた操作性と高いスルー・レート、フルレンジ入出力、CMOSデュアルオペアンプ VIO ≤ ± 6mV、SR = 8V/μs、GBW = 6MHz データシート 購入/サンプル

センサ
HS3001 高性能な相対湿度および温度センサ データシート 購入/サンプル
ISL29125 赤外線フィルタ付RGBデジタル・カラー照度センサ データシート 購入/サンプル
